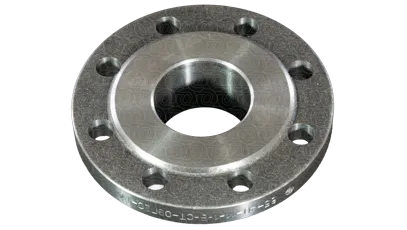

Фланец воротниковый 65-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 (ОНИКС)
1 049 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 161 шт
- Екатеринбург, ул. Ереванская, д.6 172 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000067596
-
Тип присоединения:
воротниковый -
Диаметр (DN):
65 -
Давление (PN):
40 -
Исполнение:
B -
Сталь:
09Г2С -
Стандарт:
33259-15 -
Производитель:
ОНИКС -
Толщина фланца (b):
22 -
Внешний диаметр (D):
180 -
Внутренний диаметр (d1):
66 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
18 -
Высота фланца (H):
53 -
Кол-во болтовых отверстий (n):
8 -
Меж.центровое расстояние (D1):
145 -
Вес:
3.71 -
D2:
122 -
Диаметр основания воротника (Dm):
96 -
Диаметр воротника (Dn):
77 -
Альтернативное название:
Воротниковый фланец 65-40-11-1-B-ст 09Г2С-IV ОНИКС -
Базовая единица:
шт -
Доп. описание товара:
Местами (со стороны воротника и на торце) возможна частичная мех.обработка. Зеркало уплотнительная поверхность) полностью обработана! Фланцы изготовлены из поковок КП245 по ГОСТ 8479. Температура применения от -70 до 475 °C. -
Идентификатор группы:
Фланец воротниковый 65-40-11-1-ст 09Г2С-IV
Описание
Фланец воротниковый 65-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 (ОНИКС) подходит для комплектации трубопроводов и оборудования с фланцевым присоединением. Воротниковая конструкция ориентирована на сварное соединение с трубой и удобна там, где важны точная стыковка элементов и предсказуемая геометрия монтажного узла.
Позиция ориентирована на использование в промышленных трубопроводных системах, где предусмотрено воротниковое присоединение.
Перед монтажом рекомендуется проверить соответствие геометрии и исполнения сопрягаемых элементов.
Диапазон DN характерен для большого числа технологических линий и узлов трубопроводной арматуры.
По данным таблицы фланец имеет номинальный диаметр DN 65, давление PN 40 и исполнение B.
Геометрические и справочные параметры: высота зеркала h — 3 мм; предусмотрено 8 болтовых отверстий; масса — 3,71 кг; толщина фланца b — 22 мм; наружный диаметр D — 180 мм; внутренний диаметр d1 — 66 мм.
Фланец относится к продукции по ГОСТ 33259-2015; для данной позиции в обозначении указана группа контроля IV.
Материал позиции — 09Г2С. Низколегированная сталь подходит для изготовления деталей, работающих в составе сварных трубопроводных узлов, и отличается удачным сочетанием прочности и свариваемости.
Для данного значения PN при комплектации узла важно точно сопоставить исполнение уплотнительной поверхности и присоединительные размеры ответного фланца.
Купить фланец можно онлайн — добавьте выбранную позицию в корзину и оформите заказ на сайте. Для интернет-заказов действует приоритетная обработка.
