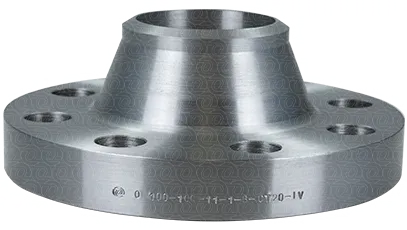

Фланец воротниковый 100-100-11-1-B-ст 20-IV ГОСТ 33259-2015

Фланец стальной воротниковый DN 100 PN 100 относится к приварным встык элементам трубопроводной арматуры и выполнен по ГОСТ 33259-2015 из стали 20.

В обозначении этой модификации предусмотрены исполнение B, ряд 1.

Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Размерные характеристики этой модификации: наружный диаметр D — 265 мм, внутренний диаметр d1 — 92 мм, толщина фланцевой части b — 38 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 8, масса — 14,7 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством. Основа изделия — углеродистая сталь 20. Её применяют в трубопроводной арматуре и соединительных деталях при условиях, допускающих использование углеродистой стали. Область применения включает трубопроводные системы и присоединительные узлы оборудования, выполненные по совместимым стандартам. Фактический выбор зависит от параметров среды, расчётных нагрузок и требований объекта. Чтобы фланцевый узел собрался без доработок, рекомендуется заранее сверить обозначение изделия, исполнение, размеры, отверстия под крепёж и параметры ответной детали. ГОСТ 33259-2015 задаёт основные конструктивные и размерные параметры фланца, что важно при подборе совместимых элементов соединения.
