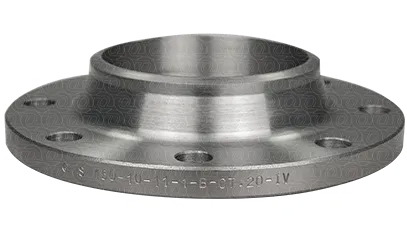

Фланец воротниковый 150-10-11-1-B-ст 20-IV ГОСТ 33259-2015
2 605 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 49 шт
- Екатеринбург, ул. Ереванская, д.6 14 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000051601
-
Тип присоединения:
воротниковый -
Диаметр (DN):
150 -
Давление (PN):
10 -
Исполнение:
B -
Сталь:
Ст.20 -
Стандарт:
33259-15 -
Толщина фланца (b):
22 -
Внешний диаметр (D):
280 -
Внутренний диаметр (d1):
146 -
Высота воротника (H1):
12 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
22 -
Высота фланца (H):
60 -
Кол-во болтовых отверстий (n):
8 -
Меж.центровое расстояние (D1):
240 -
Вес:
8.3 -
D2:
212 -
Диаметр основания воротника (Dm):
180 -
Диаметр воротника (Dn):
161 -
Ряд:
1 -
Базовая единица:
шт -
Идентификатор группы:
Фланец воротниковый 150-10-11-1-ст 20-IV
Описание
Приварной воротниковый фланец DN 150, PN 10 из стали 20 применяется как соединительная деталь трубопровода. Геометрия изделия и основные параметры заданы ГОСТ 33259-2015.
В обозначении этой модификации предусмотрены исполнение B, ряд 1.
Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Основные габариты изделия: наружный диаметр D — 280 мм, внутренний диаметр d1 — 146 мм, толщина фланцевой части b — 22 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 8, масса — 8,3 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством. Основа изделия — углеродистая сталь 20. Её применяют в трубопроводной арматуре и соединительных деталях при условиях, допускающих использование углеродистой стали. Изделие подходит для монтажа трубопроводных линий, присоединения арматуры и оборудования при соответствии параметров узла требованиям проекта. Перед применением учитывают давление, температуру, свойства транспортируемой среды и материал ответных элементов.
При подборе необходимо сопоставить DN и PN, исполнение уплотнительной поверхности, ряд, присоединительные размеры и число болтовых отверстий с параметрами ответного фланца. Соответствие ГОСТ 33259-2015 упрощает проверку размеров и обозначений по проектной документации и спецификациям.
Для оформления заказа добавьте нужную позицию в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
