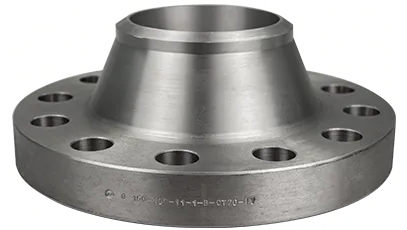

Фланец воротниковый 150-100-11-1-B-ст 20-IV ГОСТ 33259-2015

Для сборки трубопроводного узла предусмотрен воротниковый фланец DN 150 PN 100, изготовленный из стали 20 по ГОСТ 33259-2015. Соединение с трубой выполняется сварным способом.

В обозначении этой модификации предусмотрены исполнение B, ряд 1.

Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Для данного типоразмера указаны следующие параметры: наружный диаметр D — 350 мм, внутренний диаметр d1 — 136 мм, толщина фланцевой части b — 46 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 12, масса — 32,9 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством.

Сталь 20 относится к углеродистым конструкционным сталям и широко применяется для изготовления сварных деталей трубопроводов. При выборе материала учитывают свойства рабочей среды и требования проекта к коррозионной стойкости. Область применения включает трубопроводные системы и присоединительные узлы оборудования, выполненные по совместимым стандартам. Фактический выбор зависит от параметров среды, расчётных нагрузок и требований объекта. Чтобы фланцевый узел собрался без доработок, рекомендуется заранее сверить обозначение изделия, исполнение, размеры, отверстия под крепёж и параметры ответной детали. Соответствие ГОСТ 33259-2015 упрощает проверку размеров и обозначений по проектной документации и спецификациям.
