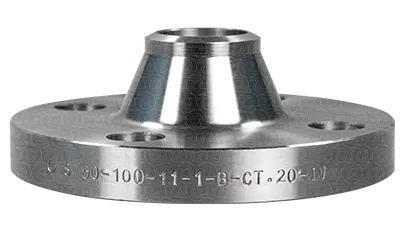

Фланец воротниковый 50-100-11-1-B-ст 20-IV ГОСТ 33259-2015

Фланец DN 50 PN 100 воротникового типа выполнен из стали 20 по ГОСТ 33259-2015. Деталь предназначена для участков, где проектом предусмотрено приварное фланцевое присоединение.

В обозначении этой модификации предусмотрены исполнение B, ряд 1.

Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Геометрические данные фланца: наружный диаметр D — 195 мм, внутренний диаметр d1 — 45 мм, толщина фланцевой части b — 28 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 4, масса — 6,08 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством. Использование стали 20 делает изделие типовым решением для многих сварных трубопроводных соединений. Для агрессивных или специальных сред материал подбирают отдельно с учётом проектных ограничений. Фланец используют при изготовлении и ремонте трубопроводных сборок, а также при подключении оборудования через разъёмное соединение. Перед монтажом проверяют соответствие детали проектной спецификации. Чтобы фланцевый узел собрался без доработок, рекомендуется заранее сверить обозначение изделия, исполнение, размеры, отверстия под крепёж и параметры ответной детали. Стандарт ГОСТ 33259-2015 используется как основа для проверки исполнения, номинальных параметров и присоединительной геометрии изделия.

Для оформления заказа добавьте нужную позицию в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
