Заглушка поворотная 100
Применение заглушек поворотных DN 100
На участках трубопроводных сетей, где периодически возникает потребность в блокировке потока рабочей среды, устанавливают поворотные заглушки DN 100. Обтюраторы востребованы на участках коммуникаций, где часто выполняют ремонтные работы, осуществляют опрессовку или проводят профилактические мероприятия.

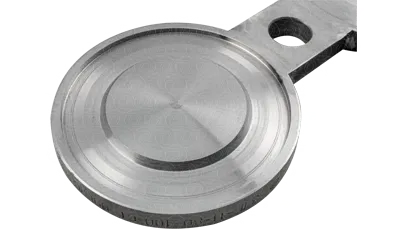

Конструктивно поворотная заглушка выглядит как два диска, соединенных перемычкой. Один из дисков сплошной, другой имеет центральное отверстие для прохождения потока рабочей среды. Обтюратор устанавливают между парой фланец-контрфланец в крепежном узле. Когда требуется перекрыть или разблокировать участок трубопровода, оператор ослабляет болты фланцевого соединения и поворачивает обтюратор на 180 градусов с помощью крепежной перемычки.
Заглушки поворотные Ду 100 предназначены для установки на трубопроводы с внутренним сечением 100 мм.
Производством и поставками поворотных заглушек для промышленности, нефтегазовой отрасли и других сфер занимается компания ОНИКС. Наши детали для трубопровода соответствуют стандартам ГОСТ, предоставляем официальную гарантию на товар. Мы располагаем складами в Санкт-Петербурге, Москве и Екатеринбурге, что позволяет нам оптимизировать логистику и обеспечить быструю доставку заказов по стране.
Размеры поворотных заглушек DN 100
АТК 26-18-5-93
| Исполнение | Условное давление | D* y | D | d1 | d2 | A | B | b | b1 | h | d | Масса, кг не более |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение 1 | Ру 1,6 МПа | 100 | 158 | 96 | 94 | 180 | 60 | 12 | 16 | 2 | 10 | 3,5 |
| Исполнение 1 | Ру 4,0 МПа | 100 | 158 | 96 | 94 | 190 | 60 | 16 | 20 | 2 | 10 | 4,5 |
| Исполнение | Условное давление | Dy | D | D1 | D2 | d1 | d2 | A | B | b | b1 | h | h1 | h2 | d | Масса, кг не более |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение 2 | Ру 4,0 МПа | 100 | 158 | 150 | 149 | 96 | 94 | 190 | 60 | 15 | 20 | 2 | 4 | 3 | 10 | 4,5 |
| Исполнение 2 | Ру 1,6 МПа | 100 | 158 | 150 | 149 | 96 | 94 | 180 | 60 | 11 | 16 | 2 | 4 | 3 | 10 | 3,5 |
| Исполнение 2 | Ру 10,0 МПа | 100 | 158 | 150 | 149 | 92 | 94 | 210 | 60 | 23 | 28 | 2 | 4 | 3 | 10 | 6,5 |
| Исполнение 3 | Ру 6,3 МПа | 100 | 170 | 94 | 94 | 145 | 200 | 60 | 36 | 40 | 12 | 2 | 8 | 4 | 10 | 10 |
| Исполнение 3 | Ру 10,0 МПа | 100 | 175 | 92 | 92 | 145 | 210 | 60 | 41 | 45 | 12 | 2 | 8 | 4 | 10 | 12,5 |
| Исполнение 3 | Ру 16,0 МПа | 100 | 175 | 92 | 92 | 145 | 210 | 80 | 46 | 50 | 12 | 2 | 8 | 4 | 16 | 14 |
Т-ММ-25-01-06
Представлена часть таблицы, полную версию Т-ММ-25-01-06 вы можете скачать по ссылке
| Исполнение | D y | A | D | B | S при скорости коррозии | d1 | d2 | d3 | h | I | Масса, кг при скорости коррозии | Масса, кг при скорости коррозии | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| до 0,1 мм/год | 0,1 -0,5 мм/год | до 0,1 мм/год | 0,1 -0,5 мм/год | до 0,1 мм/год | 0,1 -0,5 мм/год | |||||||||||
| Исполнение 1 | Ру 0,6 МПа (6 кгс/см2) | 100 | 85 | 148 | 50 | 7 | 13 | 96 | 94 | 18 | 3 | 140 | 1,55 | 3,1 | 1,01 | 1,94 |
| Ру 1,0 МПа (10 кгс/см2) | 100 | 90 | 158 | 50 | 7 | 13 | 96 | 94 | 18 | 2 | 140 | 2,22 | 4,11 | 1,15 | 2,1 | |
| Ру 2,5 МПа (25 кгс/см2) | 100 | 95 | 158 | 50 | 11 | 17 | 96 | 94 | 22 | 2 | 140 | 3,5 | 5,4 | 1,76 | 2,7 | |
| Исполнение | Условное давление | D y | A | D | D1 | D2 | B | r при скорости коррозии | S при скорости коррозии | h2 | h3 | d1 | d2 | d3 | I | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение 2 | Ру 0,6 МПа (6 кгс/см2) | 100 | 85 | 148 | 138 | 137 | 50 | 6 | 13 | 7 | 13 | 2 | 3 | 96 | 94 | 18 | 140 |
| Ру 1,0 МПа (10 кгс/см2) | 100 | 90 | 158 | 150 | 149 | 70 | 6 | 13 | 7 | 13 | 2 | 3 | 96 | 94 | 18 | 140 | |
| Ру 1,6 МПа (16 кгс/см2) | 100 | 90 | 158 | 150 | 149 | 70 | 8 | 14 | 9 | 15 | 2 | 3 | 96 | 94 | 18 | 140 | |
| Ру 2,5 МПа (25 кгс/см2) | 100 | 95 | 158 | 150 | 149 | 70 | 10 | 16 | 11 | 17 | 2 | 3 | 96 | 94 | 22 | 140 | |
| Ру 4,0 МПа (40 кгс/см2) | 100 | 95 | 156 | 150 | 149 | 70 | 18 | 17 | 13 | 18 | 2 | 3 | 96 | 94 | 22 | 140 | |
| Ру 6,3 МПа (63 кгс/см2) | 100 | 100 | 156 | 150 | 149 | 70 | 20 | 20 | 15 | 21 | 2 | 3 | 94 | 94 | 26 | 140 | |
| Ру 10,0 МПа (100 кгс/см2) | 100 | 105 | 156 | 150 | 149 | 70 | 24 | 24 | 18 | 25 | 2 | 3 | 92 | 94 | 30 | 140 | |
| D y | A | D | D1 | D2 | B | S при скорости коррозии | h2 | d1 | d2 | I | D3 | D4 | Масса заглушки поворотной, кг при скорости коррозии | Масса заглушки с рукояткой, кг при скорости коррозии | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| до 0,1 мм/год | 0,1 -0,5 мм/год | до 0,1 мм/год | 0,1 -0,5 мм/год | до 0,1 мм/год | 0,1 -0,5 мм/год | |||||||||||||
| Исполнение 3 | 100 | 85 | 148 | 138 | 137 | 50 | 7 | 13 | 3 | 96 | 18 | 140 | 117 | 116 | 1,55 | 3,1 | 1,01 | 1,94 |
| 100 | 90 | 158 | 150 | 149 | 70 | 7 | 13 | 3 | 96 | 18 | 140 | 129 | 128 | 1,76 | 3,52 | 1,15 | 2,27 | |
| 100 | 90 | 158 | 150 | 149 | 70 | 9 | 15 | 3 | 96 | 18 | 140 | 129 | 128 | 2,35 | 4 | 1,44 | 2,37 | |
| 100 | 90 | 158 | 150 | 149 | 70 | 11 | 17 | 3 | 96 | 22 | 140 | 129 | 128 | 2,921 | 4,514 | 1,764 | 2,635 | |
| 100 | 95 | 156 | 150 | 149 | 70 | 13 | 18 | 3 | 96 | 22 | 140 | 129 | 128 | 4,9 | 4,75 | 2,95 | 2,8 | |
| 100 | 100 | 156 | 150 | 149 | 70 | 15 | 21 | 3 | 94 | 26 | 140 | 129 | 128 | 4,8 | 5,65 | 3,37 | 3,37 | |
| 100 | 105 | 156 | 150 | 149 | 70 | 18 | 25 | 3 | 92 | 30 | 140 | 129 | 128 | 5,9 | 6,967 | 3,919 | 3,919 | |
