Заглушка поворотная 25
Применение заглушек поворотных DN 25

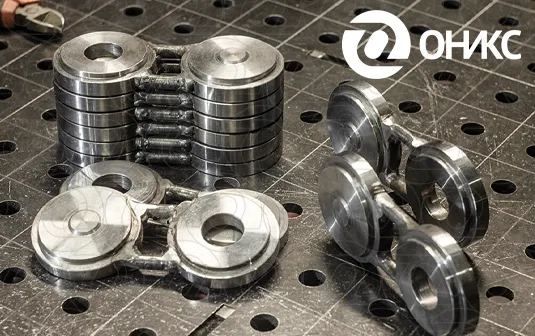

Заглушка поворотная диаметром DN 25 представляет собой современное запорное устройство, предназначенное для оперативного перекрытия трубопроводов среднего диаметра. Это надежное решение для изоляции участков магистралей при проведении ремонтных работ, технического обслуживания или изменения конфигурации систем.
Конструкция заглушки обеспечивает быстрое перекрытие потока среды поворотом на 90 градусов, что делает ее особенно удобной для частого использования. Устройство отличается простотой монтажа и демонтажа, что значительно сокращает время проведения работ на трубопроводе.
Поворотные заглушки DN 25 находят применение в различных отраслях промышленности: системах тепло- и водоснабжения, нефтегазовом комплексе, химическом производстве и энергетике. Они особенно востребованы на участках, где требуется регулярное перекрытие потоков для обслуживания оборудования или отбора проб.
Производитель ОНИКС предлагает поворотные заглушки DN 25 из качественных марок сталей, включая коррозионно-стойкие исполнения. Собственные складские комплексы в Москве, Санкт-Петербурге и Екатеринбурге обеспечивают оперативные поставки продукции по всей России.
Размеры поворотных заглушек DN 25
АТК 26-18-5-93
| Исполнение | Условное давление | D* y | D | d1 | d2 | A | B | b | b1 | h | d | Масса, кг не более |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение 1 | Ру 4,0 МПа | 25 | 68 | 25 | 22 | 85 | 40 | 10 | 15 | 2 | 10 | 0,8 |
| Исполнение | Условное давление | Dy | D | D1 | D2 | d1 | d2 | A | B | b | b1 | h | h1 | h2 | d | Масса, кг не более |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение 2 | Ру 4,0 МПа | 25 | 68 | 58 | 57 | 25 | 22 | 85 | 40 | 10 | 15 | 2 | 4 | 3 | 10 | 0,8 |
| Исполнение 2 | Ру 6,3 МПа | 25 | 68 | 58 | 57 | 25 | 22 | 100 | 40 | 11 | 16 | 2 | 4 | 3 | 10 | 0,7 |
| Исполнение 3 | Ру 16,0 МПа | 25 | 68 | 25 | 22 | 50 | 100 | 40 | 26 | 30 | 9 | 2 | 6,5 | 2,8 | 10 | 1,5 |
Т-ММ-25-01-06
Представлена часть таблицы, полную версию Т-ММ-25-01-06 вы можете скачать по ссылке
| Исполнение | Условное давление | D y | A | D | B | S при скорости коррозии до 0,1 мм/год | S при скорости коррозии 0,1 -0,5 мм/год | d1 | d2 | d3 | h | I |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение 1 | Ру 0,6 МПа (6 кгс/см2) | 25 | 37,5 | 60 | 25 | 4 | 8 | 25 | 22 | 11 | 2 | 90 |
| Исполнение 1 | Ру 1,0 МПа (10 кгс/см2) | 25 | 42,5 | 68 | 40 | 4 | 8 | 25 | 22 | 14 | 2 | 90 |
| Исполнение 1 | Ру 2,5 МПа (25 кгс/см2) | 25 | 42,5 | 68 | 40 | 5 | 9 | 25 | 22 | 14 | 2 | 90 |
| Исполнение | Условное давление | D y | A | D | D1 | D2 | B | h2 | h3 | d1 | d2 | d3 | I |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение 2 | Ру 0,6 МПа (6 кгс/см2) | 25 | 37,5 | 60 | 52 | 51 | 40 | 2 | 3 | 25 | 22 | 11 | 90 |
| Исполнение 2 | Ру 1,0 МПа (10 кгс/см2) | 25 | 42,5 | 68 | 58 | 57 | 40 | 2 | 3 | 25 | 22 | 14 | 90 |
| Исполнение 2 | Ру 1,6 МПа (16 кгс/см2) | 25 | 42,5 | 68 | 58 | 57 | 40 | 2 | 3 | 25 | 22 | 14 | 90 |
| Исполнение 2 | Ру 2,5 МПа (25 кгс/см2) | 25 | 42,5 | 68 | 58 | 57 | 40 | 2 | 3 | 25 | 22 | 14 | 90 |
| Исполнение 2 | Ру 4,0 МПа (40 кгс/см2) | 25 | 42,5 | 63 | 58 | 57 | 40 | 2 | 3 | 25 | 22 | 14 | 90 |
| Исполнение 2 | Ру 6,3 МПа (63 кгс/см2) | 25 | 50 | 63 | 58 | 57 | 40 | 2 | 3 | 25 | 22 | 18 | 90 |
| Исполнение 2 | Ру 10,0 МПа (100 кгс/см2) | 25 | 50 | 63 | 58 | 57 | 40 | 2 | 3 | 25 | 22 | 18 | 90 |
| Исполнение | Условное давление | D y | A | D | D1 | D2 | B | S при скорости коррозии до 0,1 мм/год | S при скорости коррозии 0,1 -0,5 мм/год | h2 | d1 | d2 | I | D3 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение 3 | Ру 0,6 МПа (6 кгс/см2) | 25 | 37,5 | 60 | 52 | 51 | 40 | 4 | 8 | 3 | 25 | 11 | 90 | 41 | 40 |
| Исполнение 3 | Ру 1,0 МПа (10 кгс/см2) | 25 | 42,5 | 68 | 58 | 57 | 40 | 4 | 8 | 3 | 25 | 14 | 90 | 43 | 42 |
| Исполнение 3 | Ру 1,6 МПа (16 кгс/см2) | 25 | 42,5 | 68 | 58 | 57 | 40 | 4 | 8 | 3 | 25 | 14 | 90 | 43 | 42 |
| Исполнение 3 | Ру 2,5 МПа (25 кгс/см2) | 25 | 42,5 | 68 | 58 | 57 | 40 | 5 | 9 | 3 | 25 | 14 | 90 | 43 | 42 |
| Исполнение 3 | Ру 4,0 МПа (40 кгс/см2) | 25 | 42,5 | 63 | 58 | 57 | 40 | 5 | 10 | 3 | 25 | 14 | 90 | 43 | 42 |
| Исполнение 3 | Ру 6,3 МПа (63 кгс/см2) | 25 | 50 | 63 | 58 | 57 | 40 | 7 | 11 | 3 | 25 | 18 | 90 | 43 | 42 |
| Исполнение 3 | Ру 10,0 МПа (100 кгс/см2) | 25 | 50 | 63 | 58 | 57 | 40 | 8 | 12 | 3 | 25 | 18 | 90 | 43 | 42 |
