Фланцевые и поворотные заглушки по ASME! Новинка в ОНИКС
Отличные новости с производства: теперь мы производим поворотные и фланцевые заглушки по американским стандартам: ASME B16.5, ASME B16.48 и ASME B16.47. Осуществляем изготовление со всеми видами уплотнительной поверхности из марок стали: ст20, ст3, 09Г2С.

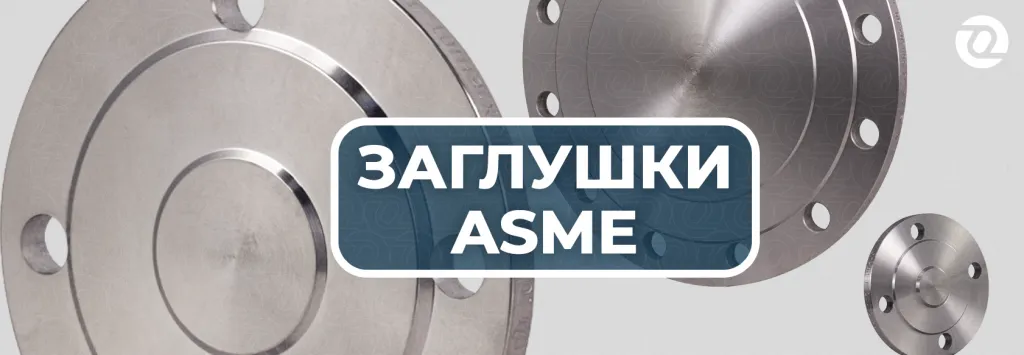

Фланцевая заглушка по стандарту ASME входит в один ряд с другими типами фланцев и носит название “Blind” или “blind flange”. Англоязычный термин в переводе означает “глухой фланец”. Заглушки используются для временного закрытия или полной изоляции концевых отверстий трубопроводов, сосудов под давлением и клапанов. Внешне представляют собой глухой диск с равноудаленными крепежными отверстиями по периметру.
Таблица 1. Перевод исполнений уплотнительной поверхности ASME.
| Исполнение сокращенно | Исполнение (на англ.) | Перевод на русский | Аналог по ГОСТ 33259-15 |
|---|---|---|---|
| FF | Flat face | плоские без уплотнительной поверхности | A |
| RF | Raised face | соединительный выступ | B |
| SM | Small male face | узкий выступ | вариация исп E |
| SF | Small female face | узкая впадина | вариация исп F |
| LM | Large male face | широкий выступ | вариация исп E |
| LF | Large female face | широкая впадина | вариация исп F |
| ST | Small tonque face | узкий шип | вариация исп C,L |
| SG | Small groove face | узкий паз | вариация исп D,M |
| LT | Large tongue face | широкий шип | вариация исп C,L |
| LG | Large groove face | широкий паз | вариация исп D,M |
| RJF | Ring joint face | под прокладку овального сечения | J |
Обтюраторы ASME подразделяются на два вида: восьмиобразную поворотную заглушку Figure 8 Blank и круглую пластину с хвостовиком Paddle Blank. Заглушка с рукояткой дополнительно подразделяется на два типа: со сплошной рукояткой Spade Flange и с отверстием в рукоятке Ring Spacer.
Исполнения уплотнительной поверхности реверсивных заглушек:
- Raised Face (RF) - с соединительным выступом.
- Female Ring (FR) - под круглую металлическую прокладку.
- Male Ring (MR) - в виде металлической прокладки.
Закажите поворотные и фланцевые заглушки на производстве ОНИКС, направив заявку по электронной почте или позвонив менеджерам отдела продаж. Территориально производственный цех расположен в Санкт-Петербурге. Осуществляется внутреннее перемещение до складов в Москве (г. Реутов) и Екатеринбурге, а также до удобной вам транспортной компании.
