Разница между глухим фланцем и фланцевой заглушкой

26 апреля 2022, 12:29

Как известно, одним из способов стыковки линии трубопровода между собой является фланцевое соединение. Многие знакомы с понятием фланец, фланцевая заглушка и глухой фланец. А какие есть различия между ними? Что есть общего у заглушки АТК и глухого фланца? Расскажем в статье.


➤ Что такое фланцевая заглушка?


Фланцевая заглушка служит для глушения потока среды в трубопроводе и устанавливается на конечных участках линии. Имеет второе название в разговорной среде - глухой фланец. Заглушки используются в условиях высокого давления. В своей конструкции не имеют центрального прохода. Фланцевые заглушки изготавливаются диаметром от 10 до 1200 мм и давлением от 6 до 160 кгс/см².

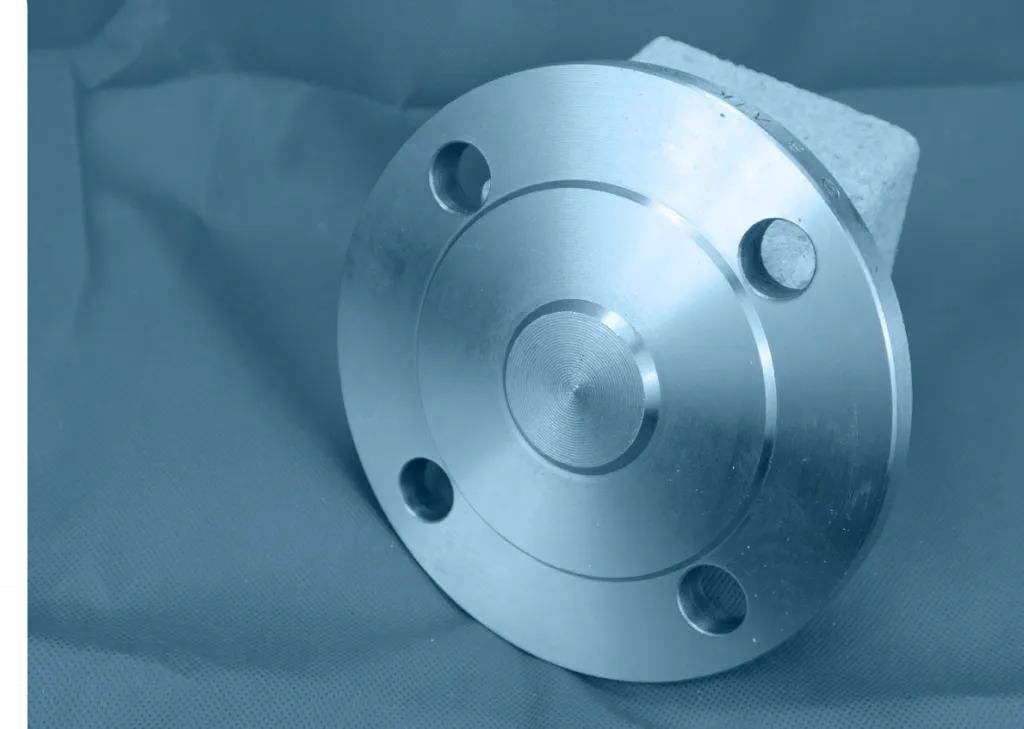

заглушка АТК вид.png

Подобно обычному фланцу, глухой фланец имеет монтажные отверстия по периметру, а уплотнительная поверхность может быть выполнена в пяти исполнениях: с выступом и соединительным выступом (угол под 45 и 90 градусов), впадиной, шипом и кольцевой поверхностью зеркала под прокладку овального сечения.


Заглушки стыкуются с фланцами, образуя надежное фланцевое соединение. Часто глухой фланец вставляется в трубопровод, когда требуется провести ремонт дальше по линии. Это позволяет отсоединять фланцы ниже по потоку, не опасаясь потери внутренней среды. Часто заглушки используются при добавлении еще одной линии к существующему трубопроводу или при добавлении нового оборудования. Заглушка незаменима для отключения линии, когда надобность в ее эксплуатации отпадает. Без глухого фланца было бы трудно проводить техническое обслуживание или ремонт трубопровода. Глухой фланец является гораздо более экономичным способом герметизации трубы. Читайте также про сравнение фланцевых заглушек с поворотными заглушками →



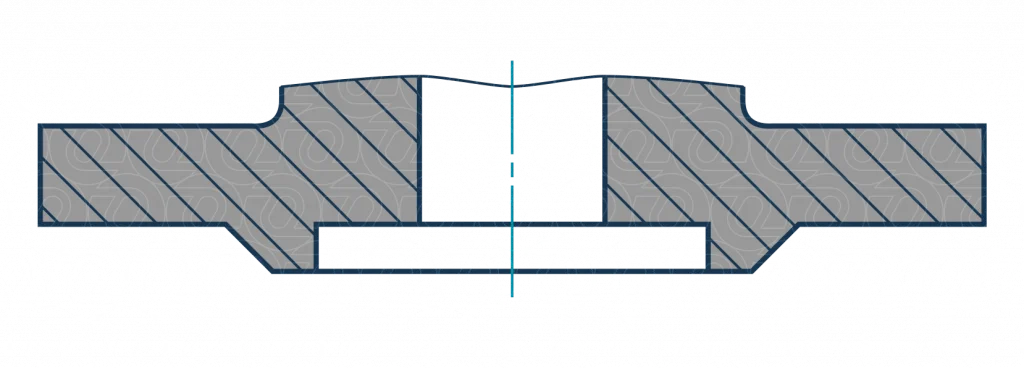

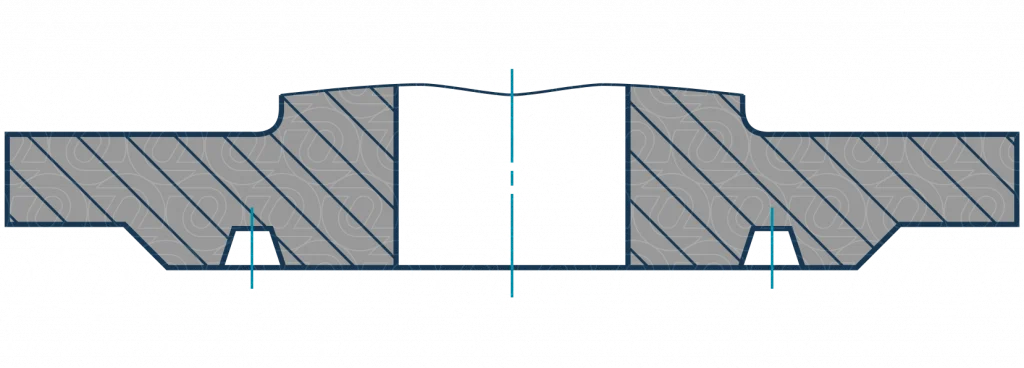

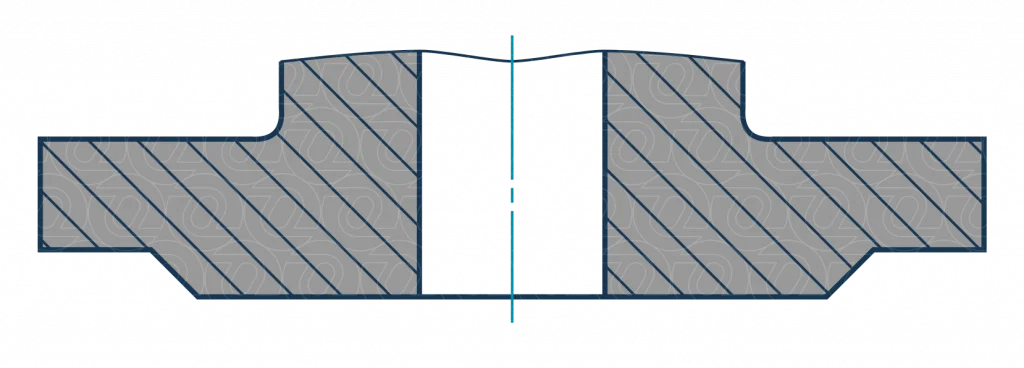

Таблица 1. Схема ответного фланцевого соединения в виде заглушки АТК  24.200.02-09 и фланца по ГОСТ 33259-15

Исполнение заглушки АТК 24.200.02-90 Схема АТК 24.200.02-90 Ответный фланец по ГОСТ 33259-15 Схема отв. фланца по ГОСТ 33259-15
Исп. 1 с соединит. выступом  атк 1 исп.png Исп. B (1) с соединит. выступом  фл исп B.png
Исп. 2 с выступом  атк 2 исп.png Исп. F (3) с впадиной  фл исп F.png

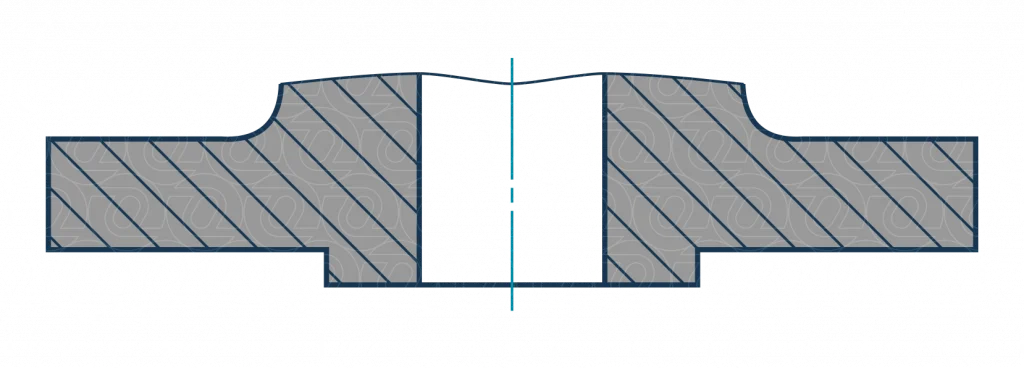

Исп. 3 с шипом  атк 3 исп.png Исп. D (5) с пазом, Исп. M (9) с пазом под фторопластовую прокладку  фл исп M.png

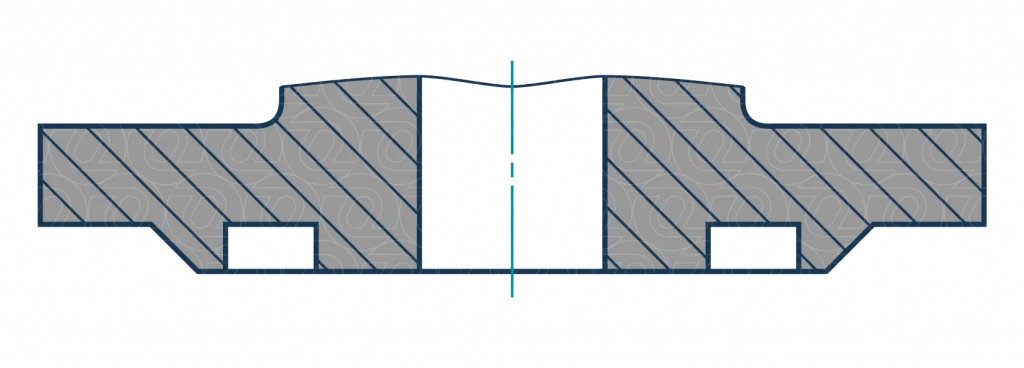

Исп. 4 под прокладку овального сечения  атк 4 исп.png Исп. J (7) под прокладку овального сечения  фл исп J.png
Исп. 5 с впадиной  атк 5 исп.png Исп. E (2), с выступом фл исп E.png


➤ Российские стандарты на фланцевые заглушки

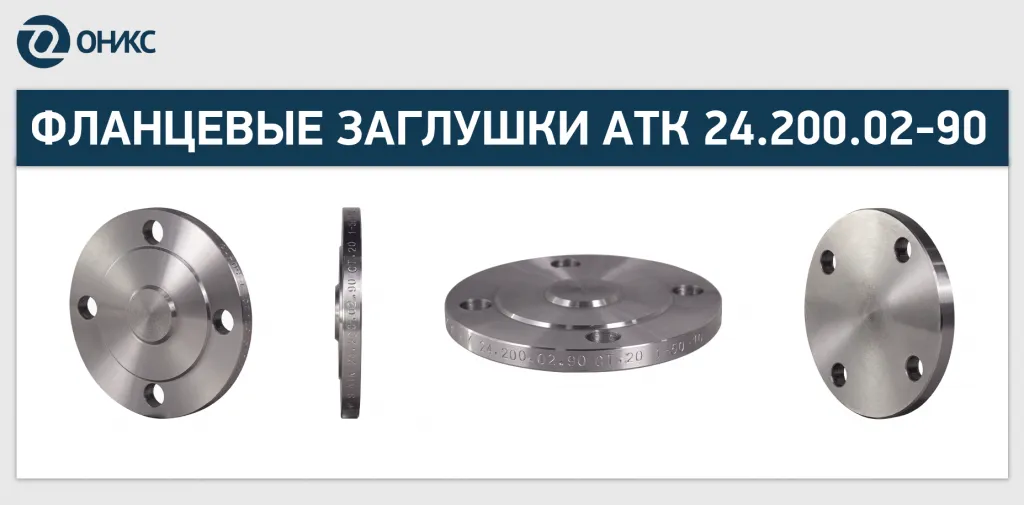

заглушка АТК ОНИКС 02.png

История нормативов на заглушки берет свое начало с 1954 года, когда был принят ГОСТ 6973-54, впоследствии он был заменен на ГОСТ 12836-67. С 1990 года норматив пересмотрели и все нововведения внесли в альбом типовых конструкций (АТК) 24.200.02-90. У заглушек выделяется 5 исполнений, способных выдержать температурные колебания от -70 до 600 градусов. Уплотнительная поверхность стыкуется с фланцами по ГОСТ 33259-15. В нормативном документе представлены удобные таблицы с размерным рядом, удобно разделенные на показатели давления под каждое исполнение.



Заглушки плоские крышки люков по ОСТ 26.2008-83 внешне очень похожи на фланцевые заглушки. Но на внешнем сходстве все и заканчивается. Во-первых, диаметр крышек начинается с 400 мм, а диапазон условного давления от 0,1 до 16 МПа, где второе исполнение типа “шип” идет от 0,3 МПа. Такие круглые заглушки тоже стыкуются с фланцами, но предназначены для фланцев сосудов и аппаратов по ГОСТ 28759.2. Как индивидуальную деталь не используют, они идут только совместно с плоскими крышками люков по ОСТ (ОСТ 26-2002, ОСТ 26-2005, ОСТ 26-2007). Выступают в роли элементов конструкции люка.


В итоге, когда речь идет про стандарт для заглушек, на территории РФ главенствует норматив АТК 24.200-02.


➤ Международные стандарты на фланцевые заглушки


Американские стандарты ASME/ANSI являются более зрелыми, подробными и популярными в международной отрасли. ASME B 16.5 берет свое начало с 1920 года, где последняя редакция датируется 2003 годом. Фланцевая заглушка входит в общий фланцевый нормативный документ ASME B 16.5 и носит название Blind flange. Можно встретить второй термин blank flange и сокращение BL. Заглушки изготавливаются от 1/2 до 24 дюймов. При переводе в более привычную измерительную систему, можно увидеть, что американские глухие фланцы производят диаметром до 600 мм. Для сравнения, заглушки АТК рассчитаны до 1200 мм. Условное давление измеряется в классах и достигает параметра в 2500, что при перерасчете в МПа равно 41,2.


Европейский стандарт EN 1092 тоже содержит глухую заглушку в качестве одного из типов фланца - Typ 5, Blind flange. Норматив пришел на смену DIN 2527. Фланцы EN обозначаются классом давления PN от PN 2,5 до PN 400 и размером DN 10 до DN 4000. DN не является сокращением от DIN, а в метрических единицах совпадает с диаметром для труб и фланцев ASME.


Заметная разница между двумя заглушками кроется в требованиях к толщине детали, EN будет тоньше, чем ASME.



➤ Область применения Blind (blank) flange или фланцевой заглушки


Давайте сравним технические параметры между тремя стандартами АТК, ASME и DIN.


Стандарт Диаметр Давление
АТК 24.200.02-90 от 10 до 1200 мм от 0,6 до 16 МПа
ASME B 16.5 NPS от 1/2" до 24" Class 150 - 2500
DIN EN 1092 от DN 10 до DN 4000 от PN 2,5 до PN 400


Воспользуйтесь этой статьей, чтобы перевести единицы измерения.


➤ Выводзаглушка АТК ОНИКС 01.png


Как мы выяснили, понятия “фланцевая заглушка” и “глухой фланец” в российском поле являются синонимами и представляют единую круглую деталь трубопровода без центрального прохода, согласно АТК 24.200-02-90. Тогда как международный опыт, приписывает фланцевую заглушку к общему фланцевому стандарту. Деталь  получает название “Blind (/Blank) Flange”, что в дословном переводе означает “глухой фланец”. В американском стандарте ASME заглушка становится шестым типом, наряду с воротниковыми и плоскими фланцами, а в нормативе DIN выступает пятым видом фланцев. В итоге, фланцевая заглушка имеет отдельный стандарт в России, включена в общий список типов фланцев в международных стандартах и носит второе название - глухой фланец.



➤ Полезное чтение:




Чтобы заказать фланцевую заглушку, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.


➥ 8 (499) 673-38-38 Москва
➥ 8 (343) 384-38-38 Екатеринбург
➥ 8 (812) 328-38-38 Санкт-Петербург
➥ 8 (800) 555-38-83 Бесплатно по РФ




— Осколкова Анастасия, контент-менеджер «ОНИКС»
