КЕЙС. Фланец по чертежу с техническими отверстиями для фильтрующей установки

Производственный цех ОНИКС делится свежим кейсом о выполнении нестандартной детали в виде фланца с группой отверстий для промышленной фильтрующей установки.

Что мы сделали?

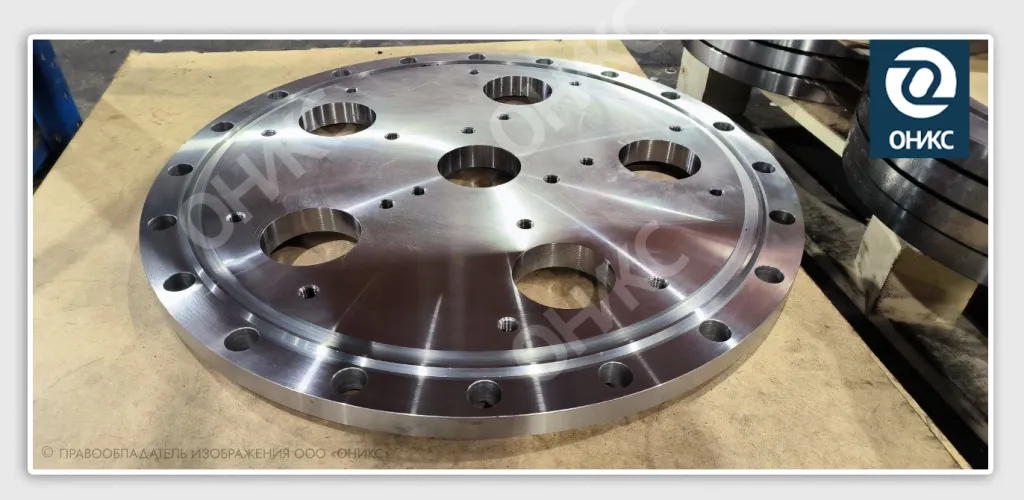

На производство в Санкт-Петербурге поступил заказ на производство нестандартного фланца по чертежу с наружным диаметром 700 мм. Фланец изготовлен из 09Г2С. Фланец предполагает 44 технологических проема для монтажа и обслуживания:

• 6 крупных просверленных отверстий в центральной части;

• 18 глухих резьбовых каналов для крепежных винтов;

• 20 сквозных крепежных проемов для болтовых соединений.

Где будет использоваться деталь?

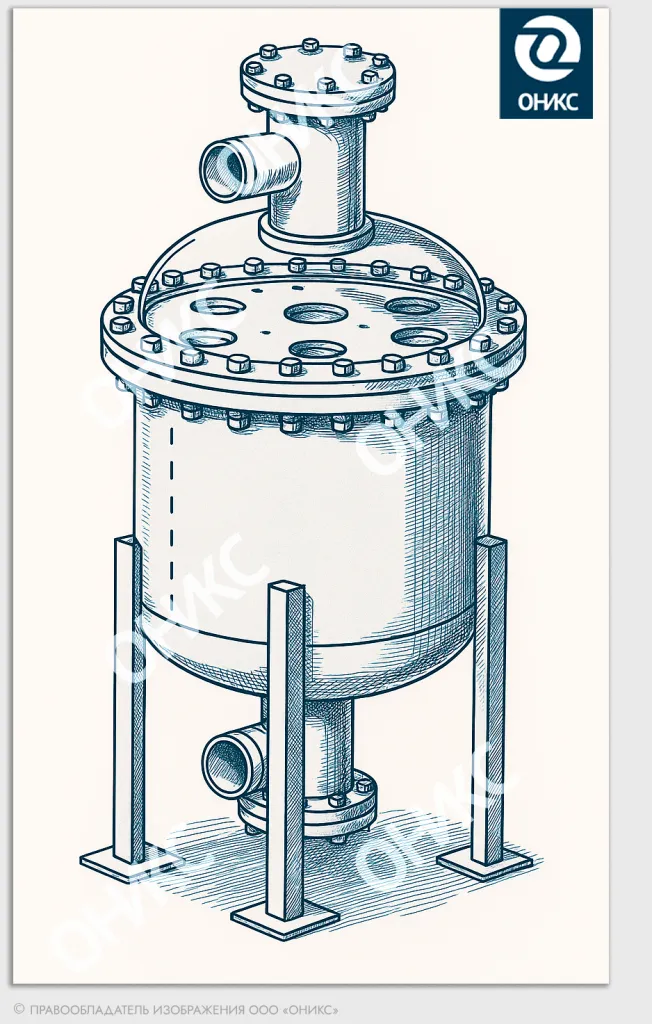

Клиент Надежды Яковлевой самостоятельно разработал конструкцию очистительного аппарата и включил в нее нестандартный фланец. В нашем примере фланцевая деталь стала элементом кассетного фильтра для масла в гидравлической системе с рабочим давлением 3 атм. Очистительные агрегаты подобного плана можно встретить в металлургии, энергетике, цементной промышленности, химической и нефтехимической переработке. После длительной эксплуатации в трубопроводных системах может скапливаться накипь, засоры, смолы, остатки продуктов горения и износа. Их важно вовремя и качественно фильтровать.

Результат

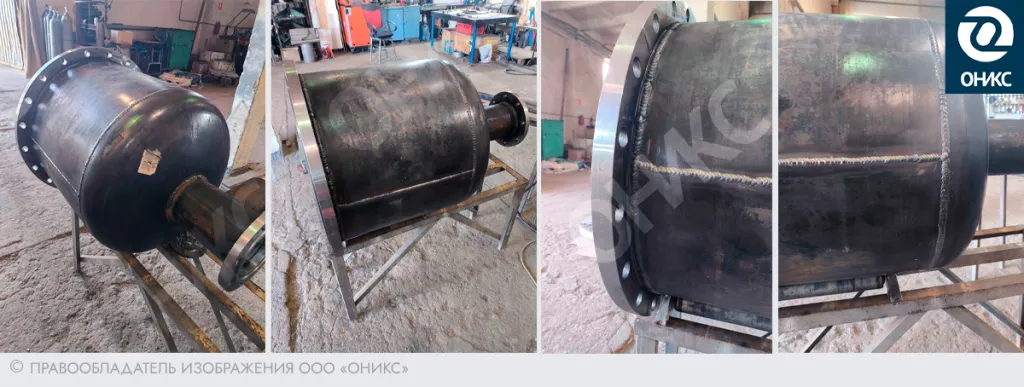

Особенно приятно, когда заказчики делятся с нами фотографиями оборудования в реальной эксплуатации. В кадре - кассетный фильтр, где четко видно наш фланец, изготовленный по индивидуальному чертежу. Фланец гармонично вписался в общую конструкцию!

Мы всегда открыты к заказам на производство от переточки фланцев/заглушек в исполнения до создания деталей по вашим чертежам. Если у вас уже есть готовый чертеж для проработки или требуется разработка с нуля - свяжитесь с менеджерами отдела продаж:

• тел.: 8 (800) 555-38-83

• e-mail: info@onyxspb.ru
