Что такое фланцы большого диаметра и для чего они используются?

14 июня 2022, 16:46

Фланцы большого диаметра - это стальные детали, используемые в трубопроводах на высокое давление. При определенных условиях достигают 4000 мм. Широко используются в водоснабжении и водоотведении, ветроэнергетике, нефтедобыче, химической промышленности и машиностроении. Отличаются высокой коррозионной стойкостью и широким спектром применения. При правильно подобранном соединении они обеспечивают долговременную защиту от коррозии, истирания и ударов, обеспечивая непрерывное надлежащее функционирование. Часто используются для поддержки и соединения резервуарного оборудования и крупных печей. Этот тип оборудования часто создается как мелкосерийное (/штучное) производство, а не как серийное производство. Благодаря простоте монтажа их можно использовать практически при любых условиях внутренней и внешней среды. Благодаря большой площади уплотнительной поверхности их легко крепить даже под водой.

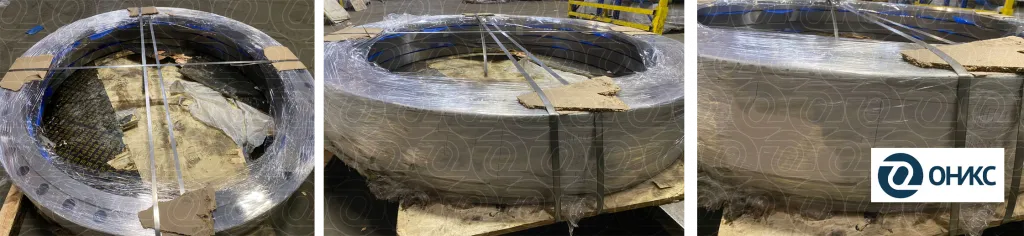

фланцы большого диаметра 01 (4).png

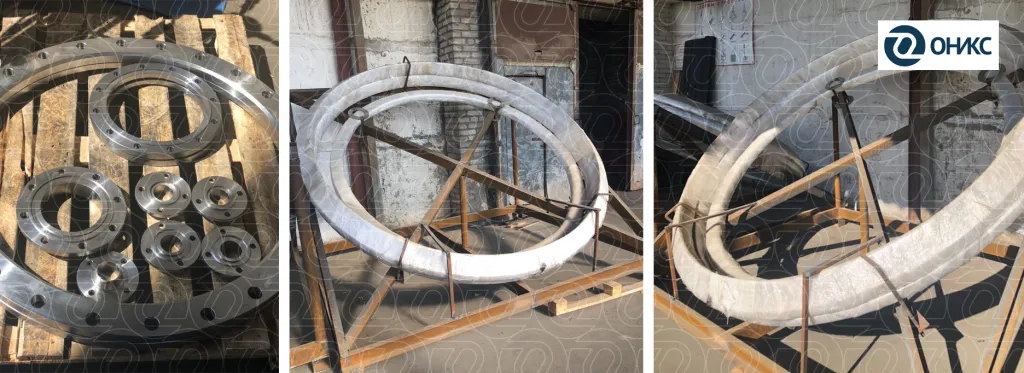

фланцы большого диаметра 01 (2).png


Трубы большого DN


Диаметр трубы - один из ключевых показателей, который стоит учитывать при подборе соединения. Как правило, чем толще материал у трубы, тем выше его долговечность и эффективность. Трубы большого сечения являются самыми тяжелыми и толстыми из всех типов труб. В строительстве, где давление чрезвычайно высокое, обычно используются трубы большого сечения. Трубы из черного железа большого сечения часто используются в системах пожарной сигнализации и для передачи газа как в промышленных, так и в бытовых целях.


Фланцы по ГОСТ 33259-15 до 4000 мм


В трубопроводных системах большого диаметра используются два типа фланцев: приварной встык (воротниковый) и плоский приварной. Диапазон доступных диаметров и прочностных характеристик существенно различается. Максимальный DN для типа 01 не превышает 2400 мм, а для типа 11 доходит до 4000 мм. Плоские фланцы большого диаметра не подходят для применения под высоким давлением по сравнению с аналогом с приварной горловиной. Воротники подходят для условий высокой температуры и давления.


В качестве примера предоставления технической информации возьмем за основу DN от 1000 мм.



Таблица 1. Применяемость плоских и воротниковых фланцев

Тип фланцев Давление DN 1000 DN 1200 DN 1400 DN 1600 DN 1800 DN 2000 DN 2200 DN 2400 DN 2600 DN 2800 DN 3000 DN 3200 DN 3400 DN 3600 DN 3800 DN 4000

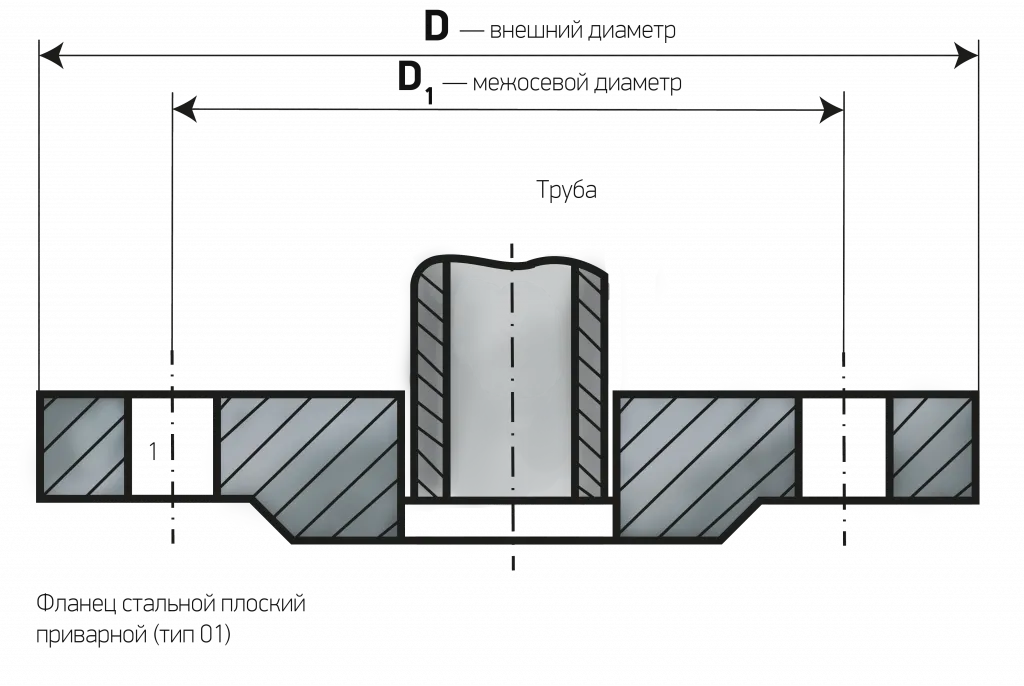

схема плоский.png
PN 1 х х х х х х х х
Тип 01. Фланцы стальные плоские приварные PN 2,5 х х х х х х х х
PN 6 х х х х х х
PN 10 х х х х
PN 16 х х

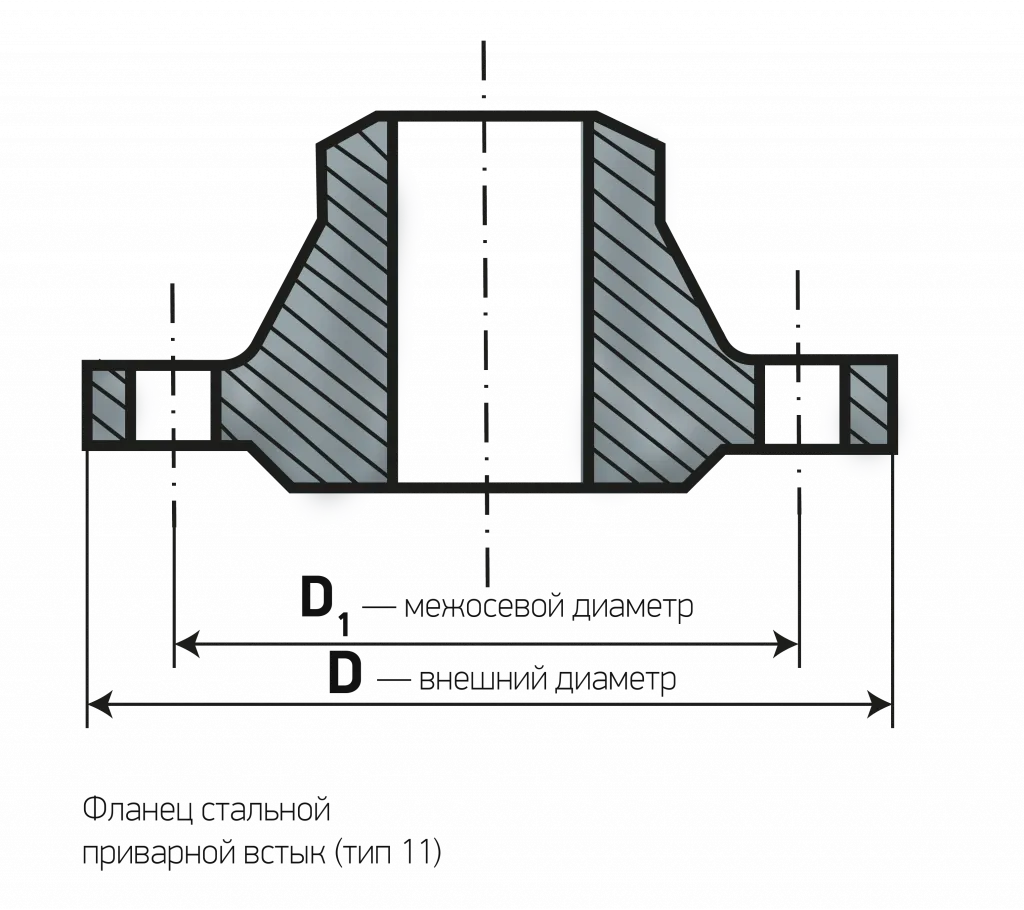

воротник схема.png
PN 1 х х х х
Тип 11. Фланцы стальные приварные встык PN 2,5 х х х х х х х х х х х х х х х х
PN 6 х х х х х х х х х х х х х х
PN 10 х х х х х х х х х х х
PN 16 х х х х х х
PN 25 х х х х х х
PN 40 х х х х
PN 63 х х


Если давление у плоских фланцев в ГОСТ 33259-15 существует до 25 кгс/см2, то в ранг рассматриваемых нами параметров эта позиция не входит, тк максимальное давление для плоских фланцев при PN 25 - это 800 мм. Воротниковые фланцы в ранге “больших диаметров” представлены до PN 63 включительно, где PN 100 бывает уже только до 500 мм. Тип 11 при PN 2,5 достигает максимального диаметра в 4000 мм, и это единственное сочетание параметров фланцев по ГОСТ, где встречается максимальный диаметр у рассматриваемых типов. Стоит отметить, что фланцы корпуса арматуры из серого чугуна также достигают DN 4000 при 2,5 кгс/см2.


Фланцы типа 21 тоже встречаются большого диаметра. Изначально такие детали подразделяются на три вида: стальные, из серого и ковкого чугуна. Если брать во внимание установленные границы, в рамках которых написана данная статья (“большой диаметр” считать от 1000 мм), то для разбора подойдут только стальные и изготовленные из серого чугуна. Отличительная особенность фланцев корпуса арматуры заключается в способе их изготовления - метод литья. Фланцы типа 01 и 11 производят при помощи ковки. Чтобы разобраться в различиях каждого метода производства - перейдите по ссылке.


Таблица 2. Применяемость литых фланцев корпуса арматуры.

Тип фланцев Давление DN 1000 DN 1200 DN 1400 DN 1600 DN 1800 DN 2000 DN 2200 DN 2400 DN 2600 DN 2800 DN 3000 DN 3200 DN 3400 DN 3600 DN 3800 DN 4000

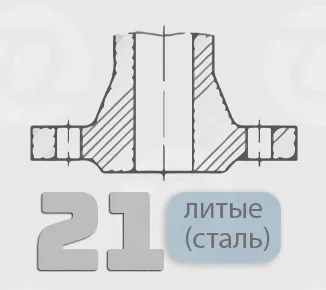

литые сталь.png
PN 2,5 х х х х х х
Тип 21. Фланцы литые стальные (корпус арматуры) PN 6 х х х х х х
PN 10 х х х х х х
PN 16 х х х х х х
PN 25 х х х х х х
PN 40 х х х х
PN 63 х х
серый чугун.png
PN 1 х х х х х х х х х х х
Тип 21. Фланцы литые стальные из серого чугуна (корпус арматуры) PN 2,5 х х х х х х х х х х х х х х х х
PN 6 х х х х х х х х х х х х х х
PN 10 х х х х х х
PN 16 х


Свободные фланцы (тип 02-04) в градации подборки больших диаметров не рассматриваются, поскольку их максимальный DN равен 600 мм.
