Фланцы больших диаметров по ГОСТ 33259-15
Дата публикации статьи: 29.03.2021
Дата актуализации статьи: 06.11.2024
Время чтения: 9 минут
3569

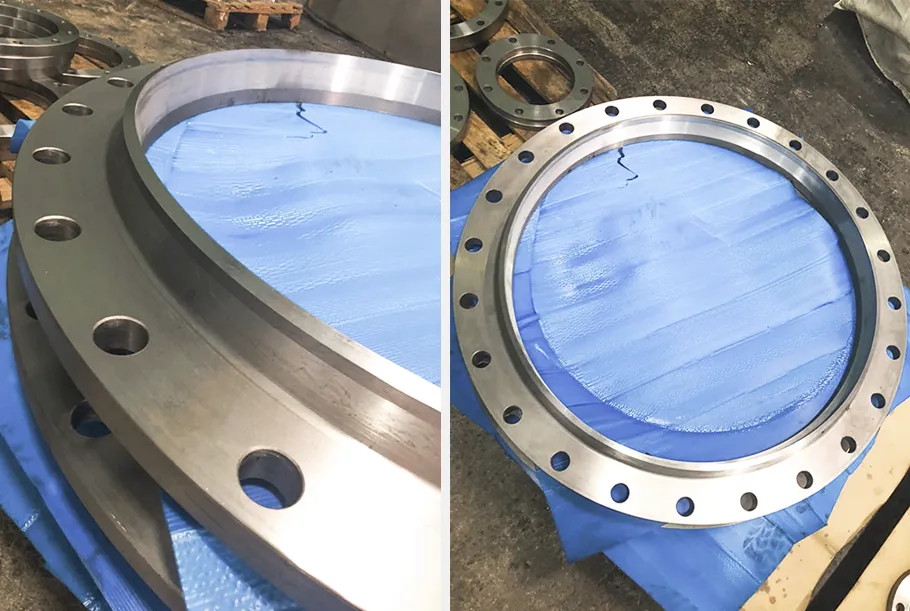

Стальные фланцы большого диаметра
Тема этой статьи - плоские и воротниковые фланцы условного диаметра DN от 1000 мм до 4000 мм. Стоит отметить, что такие фланцы встречаются реже, чем фланцы меньшего диаметра. Их используют, когда стоит задача провести с нуля или соединить между собой большой узел трубопроводной системы. Примером могут служить ситуации, когда требуется обеспечить водой район или населенную область, а также при установке конструкций по забору воды. Встречаются в осушительных сооружениях и в большинстве систем, где преобладает большой поток внутренней среды. Обзор подготовлен экспертом по деталям трубопровода Виталием Филипповым.
Фланцы большого диаметра – стальные соединительные детали трубопровода, обеспечивают герметичное присоединение, обладают высокой прочностью и надежностью креплений.
Нормативные документы
Стандартом для плоских и воротниковых фланцев является ГОСТ 33259-15.
Размерный ряд фланцев типа 01 и 11
Преобладают фланцы для трубопровода диаметром от 1000 до 1800 мм. Как правило, в запросах на фланцы большого диаметра, нет потребности в высоком PN, в основном запрашивают от 2,5 до 10 кгс/см². Все фланцы выполняются согласно размерному ряду по ГОСТ 33259-15. Например, если клиент хочет приобрести плоский фланец с номинальным давлением PN 25 МПа, то ему необходимо подкрепить свою заявку чертежом, поскольку в ГОСТе у фланцев типа 01 давление 25 МПа встречается только до 800 диаметра.
Таблица 1 - Размерный ряд для плоских приварных фланцев типа 01 в соотношении условного давления к номинальному диаметру.
| Плоский фланец (01) | DN 1000 | DN 1200 | DN 1400 | DN 1600 | DN 1800 | DN 2000 | DN 2200 | DN 2400 |
|---|---|---|---|---|---|---|---|---|
| PN 1/2,5 | х | х | х | х | х | х | х | х |
| PN 6 | х | х | х | х | х | х | ||
| PN 10 | х | х | х | х | ||||
| PN 16 | х | х | ||||||
| PN 25 | ||||||||
| Количество отверстий во фланце | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 |
Таблица 2 - Размерный ряд для воротниковых стальных фланцев типа 11 в соотношении условного давления к номинальному диаметру.
| Воротниковый фланец (11) | DN 1000 | DN 1200 | DN 1400 | DN 1600 | DN 1800 | DN 2000 | DN 2200 | DN 2400 | DN 2600 | DN 2800 | DN 3000 | DN 3200 | DN 3400 | DN 3600 | DN 3800 | DN 4000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN 1 | х | х | х | х | х | |||||||||||
| PN 2,5 | х | х | х | х | х | х | х | х | х | х | х | х | х | х | х | х |
| PN 6 | х | х | х | х | х | х | х | х | х | х | х | х | х | х | ||
| PN 10 | х | х | х | х | х | х | х | х | х | х | х | |||||
| PN 16 | х | х | х | х | х | х | ||||||||||
| PN 25 | х | х | х | х | х | х | ||||||||||
| PN 40 | х | х | х | х | ||||||||||||
| PN 63 | х | х | ||||||||||||||
| Количество отверстий во фланце | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 80 | 84 |
Мы можем изготовить фланцы большого диаметра по вашим чертежам. Для этого, направьте заявку менеджеру или по почте info@onyxspb.ru. Чтобы грамотно подобрать крепеж к фланцевым соединениям больших диаметров, обратитесь к таблице подбора крепежа по ГОСТ: воротниковые и плоские фланцевые соединения.
Фланцы диаметром от 1000 мм до 4000 мм встречаются при осушительных работах и заборе воды из какого-либо водоема, реки или озера. Направлением могут быть подготовительные работы с очисткой озера для строительства дороги или в деятельности водоканалов, транспортировке среды с низким давлением в магистральном трубопроводе. Из последних ярких примеров моей работы - фланцы большого диаметра требовались для водоподготовительных задач для южного направления России, в Крыму.
Стандартно, все фланцы выполнены в исполнении В (по старому ГОСТ - 1 исп) из марки стали 20. В процентном соотношении 70% - это плоские стальные фланцы типа 01 приходится на запросы фланцев больших диаметров, 30% - это воротниковые фланцы типа 11. В редких единичных заявках попадаются запросы на детали из нержавеющей стали, где внутренняя среда носит агрессивный характер. Нержавеющие марки стали для фланцев большого диаметра ставят на предприятиях химической промышленности.
Фланцы подбирают в комплекте к чему-либо, например, к затвору. Конструкционно, КОФ включает стандартный набор: детали фланцевого крепежа и прокладки.
Помните, что при заказе встречаются ряд особенностей:
- Увеличенные сроки поставки. Закладывайте от 45-90 дней.
- Для больших фланцев DN от 2200 мм требуется специальная оснастка для перевозки.
- Для всего размерного ряда в соотношении DN/PN, выходящего из ГОСТ 33259-15, требуется чертеж.
