Номинальный и условный диаметр, условный проход. Расшифровка понятий Ду и DN

Дата публикации статьи: 12.04.2022 Дата актуализации статьи: 06.11.2024 75364
Содержание статьи
Автор статьи

Осколкова Анастасия

Контент-маркетолог компании «ОНИКС»

Основными характеристиками фланцев принято считать: диаметр, размерный ряд, давление и исполнение фланца. Масса спорных вопросов возникает при разговоре о диаметре. В трубопроводной отрасли существует сразу несколько понятий: номинальный и условный диаметр, условный проход, сокращения DN, Ду и Dy. Разобраться в различиях и расшифровать каждое понятие поможет эта статья.



➤ Раньше было Ду, а сейчас DN. Почему?

Из первых букв в словах “диаметр” и “условный” получается аббревиатура Ду. Такое обозначение получило широкое распространение во фланцевых стандартах ГОСТ 12820-80, ГОСТ 12821-80 и ГОСТ 12822-80, которые действовали более 30 лет и сейчас заменены на ГОСТ 33259-15. Новое обозначение диаметра получило международное DN, где единица измерения может быть разной: от миллиметров до дюймов. В рамках российских реалий, по умолчанию используется измерение в миллиметрах.


  • DN = Ду = Dу

Вместе с выражением DN встречается два словосочетания “номинальный диаметр DN” и “условный диаметр DN”. Ниже мы рассмотрим различия между ними.



➤ Что такое номинальный диаметр?


Обратимся к ГОСТ 28338-89 и ныне отмененному нормативу ГОСТ Р 52720, где присутствует зафиксированное определение номинального диаметра:



Представление диаметра стандартизировано обозначением DN (diametre nominal). Размерная характеристика в российском пространстве выражается в миллиметрах “мм”. ГОСТ 28338-89 определяет диапазон, в рамках которых можно подобрать значение номинального диаметра для деталей трубопровода, фланцев и арматуры.


Таблица 1. Ряд номинальных диаметров, установленных ГОСТ 28338-89.


Ряд номинальных диаметров, установленных ГОСТ 28338-89
2,5 12 50 160* 450 1200 2600**
3 15 63* 175** 500 1400 2800
4 16* 65 200 600 1600 3000
5 20 80 250 700 1800 3200**
6 25 100 300 800 2000 3400
8 32 125 350 900 2200 3600**
10 40 150 400 1000 2400 3800**
            4000
* Допускается применять только для гидравлических и пневматических устройств.
** Для арматуры общего назначения применять не допускается.

Другими словами, значение номинального диаметра должно выбираться из позиций таблицы выше. Поэтому, нельзя указать DN 30, поскольку такого параметра в нормативных документах нет, и вам предстоит выбрать значение округленное вверх до значений стандартного ряда. В рассматриваемом примере правильным обозначением будет DN 32. Запомните, все составные цифры, выходящие из предложенного списка будут считаться ошибкой.

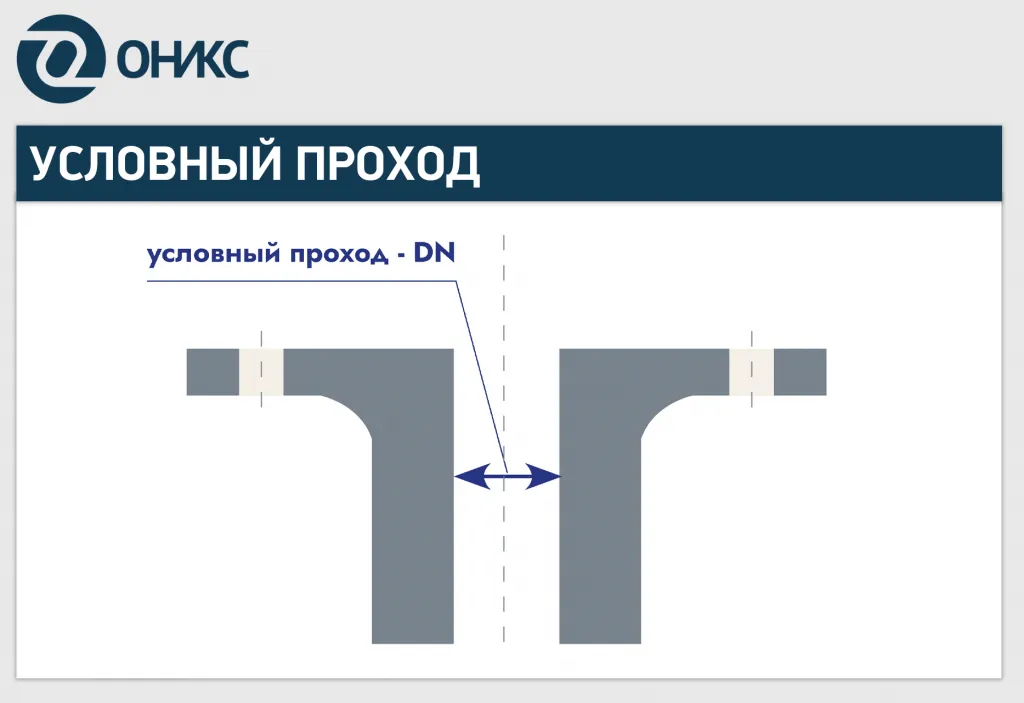

условный проход - ОНИКС.png


Номинальный диаметр применяют для трубопроводных систем в качестве характеристики для присоединяемых частей (детали трубопровода, фланцы и арматура).


➤ Что такое условный диаметр?

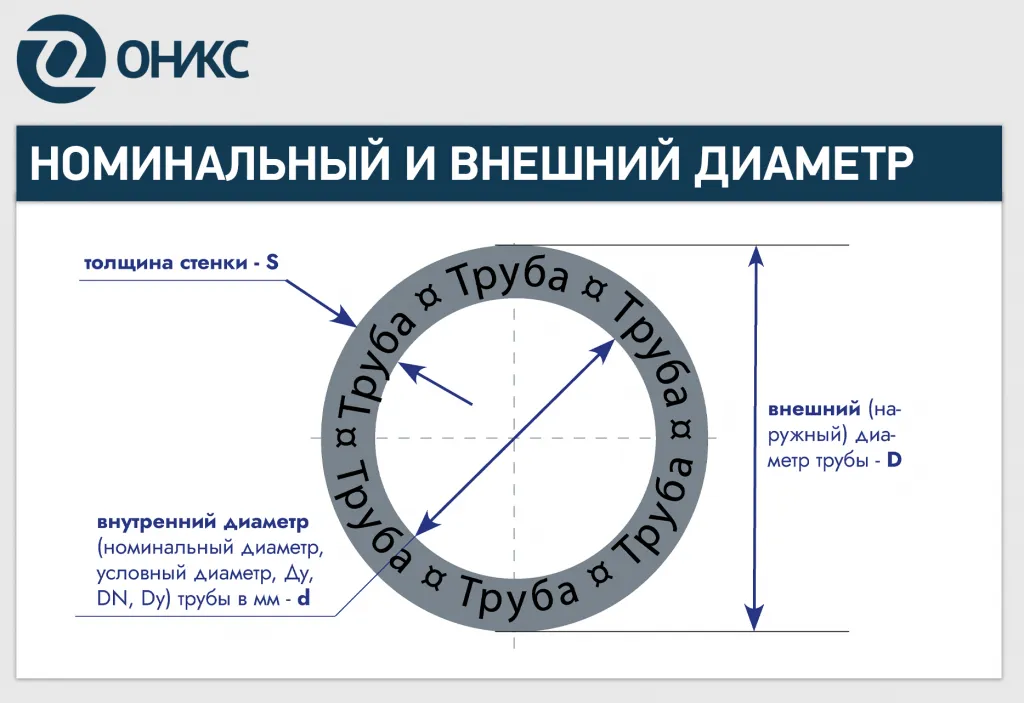

Каждая труба имеет две величины: внутренний и внешний диаметр. Внутренний зависит от толщины стенки. Если стенка становится более плотной, то соответственно меняется внутренний диаметр. Подбирая детали трубопровода ориентируются на этот показатель для определения условного диаметра. Внутреннее расстояние или сечение от одной стенки до другой, по которой протекает среда через фланцевое соединение, именуют условным проходом. Приведем пример: если внешний диаметр трубы равен 159 мм со стенкой в 8 мм, то внутренний диаметр получится 143 мм, что будет неверным. Необходимо обратиться к данным из таблицы 1 и выбрать ближайшее значение - DN150 мм.


  • DN = Ду = Dу = номинальный диаметр = условный диаметр


номинальны и условный DN - ОНИКС.png

DN - условный/номинальный внутренний диаметр, обозначается в миллиметрах.


➤ Диапазон диаметров для фланцев


Тип 01 Тип 02 Тип 03 Тип 04 Тип 11 Тип 21 (сталь) Тип 21 (из серого чугуна) Тип 21 (из ковкого чугуна)
DN 10-2400 мм DN 10-600 мм DN 10-700 мм DN 10-700 мм DN 10-4000 мм DN 10-2000 мм DN 10-4000 мм DN 10-300 мм
