Поворотные заглушки Т-ММ 25 и АТК 26

Дата публикации статьи: 17.08.2021 Дата актуализации статьи: 06.11.2024 3214
Содержание статьи
Автор статьи

Осколкова Анастасия

Контент-маркетолог компании «ОНИКС»

Ассортимент компании ОНИКС пополнился тремя видами реверсивных заглушек, по двум нормативам: обтюратор АТК 26-18-5-93 в трех исполнениях, по НД Т-ММ 25-01-06 поворотные заглушки и заглушки с рукояткой.

Исполнения поворотных заглушек должны полностью соответствовать исполнениям ответных фланцев, установленных на трубопроводе. Такое же правило повторно действует и на материал трубы.


Каталог заглушки поворотные

Характеристика реверсивных заглушек

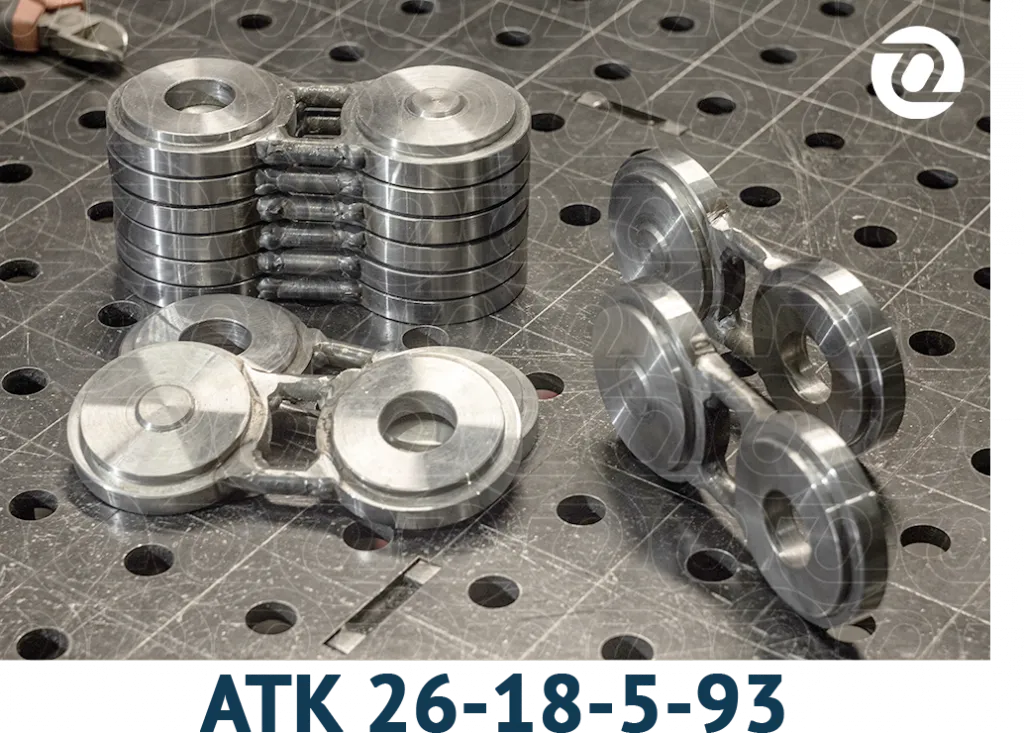

АТК 001 ОНИКС 2.pngПоворотные заглушки пришли на смену арматуре (шаровые краны, задвижки). Они гораздо проще и легче в использовании. К тому же, у обтюраторов выше уровень эксплуатации - в реверсивных заглушках отсутствуют движущиеся детали. Если сравнивать, поворотные заглушки значительно облегчают жизнь работникам на линиях технологического или магистрального трубопровода. Например, при замене обычной заглушки, потребуется расширить соединение участка трубы на толщину заглушки, уплотнительной поверхности прокладок и проходного фланца. Не каждая линия системы располагает такими возможностями к дополнительному расширению для установки заглушек. Или другой пример. Зачастую, в системах с обычными стальными заглушками, сложно различить внешне, где разместили глухой фланец и приходится тратить значительную часть времени на поиск и демонтаж с последующей заменой и монтажом. Решить описанные ситуации просто  - используйте поворотные заглушки. Так называемые восьмерки, имеют в своей конструкции два диска, один из которых с центральным отверстием для прохождения внутренней среды, а второй сплошной. В способе соединения друг к другу кроются основные различия реверсивных заглушек двух стандартов АТК и Т-ММ.


Согласно альбому типовых конструкций 26-18-5-93, реверсивные заглушки могут быть выполнены в трех исполнениях, а запорный и проходной фланец крепятся между собой стальными прутиками.


Табл. 1: Технические характеристики поворотных заглушек по стандарту АТК 26-18-5-93.

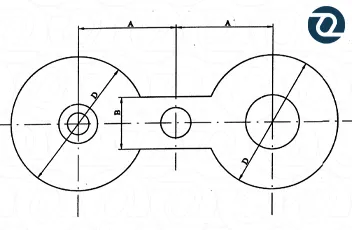

Исполнение Схема Обозначение Py Ду Ответные фланцы
Исп. 1 соединит. выступ АТК 26-18-5-93 1 исп - 01.png
ЗП - АТК 26-18-5-93-01 Ру 1,6-4,0 МПа -70... +650 °С 150 - 700 мм B(1)

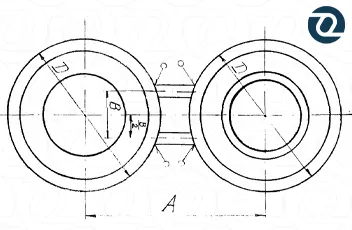

Исп. 2 «выступ-впадина» АТК 26-18-5-93 2 исп - 01.png
ЗП - АТК 26-18-5-93-02 Ру 4,0-10,0 МПа -70... +650 °С 150 - 700 мм E(2) - F(3)

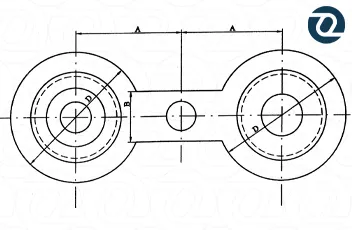

Исп. 3 под прокладку овального сечения АТК 26-18-5-93 3 исп - 01.png
ЗП - АТК 26-18-5-93-03 Ру 6,3-16,0 МПа -70... +650 °С 150 - 700 мм J(7)


Норматив Т-ММ 25-01-06 тоже выделяет три исполнения для заглушек, но конструкционно они могут быть как поворотные плоские, так и поворотные заглушки с рукояткой.


Табл. 2: Технические характеристики поворотных заглушек по стандарту Т-ММ 25-01-06. Поворотные и с рукояткой.
Исполнение Поворотные заглушки Поворотные заглушки с рукояткой Ответные фланцы

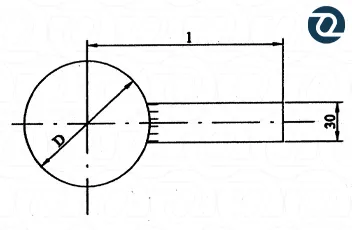

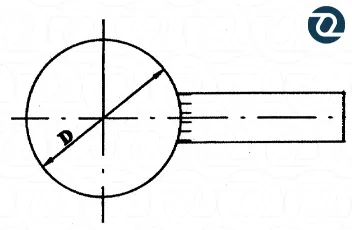

I исп. соединит. выступ Схема Обозначение Ру Ду Схема Обозначение Ру Ду B (1)
ЗП Т-ММ-25-01-06-01 плоские 1 исп - 02.png
ЗП - Т-ММ-25-01-06-01 Py 1-2,5 МПа -70... +650 °С 150 - 700 мм ЗР Т-ММ-25-01-06-01 рукоятка 1 исп - 02.png
ЗР - Т-ММ-25-01-06-01 Py 1-2,5 МПа -70... +650 °С 150 - 700 мм

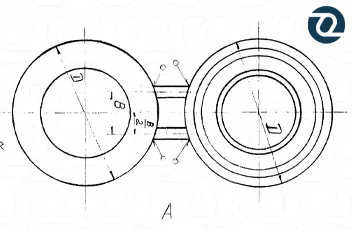

II исп. «выступ-впадина» ЗП Т-ММ-25-01-06-02 (2 исп) выступ-впадина - 02.png
ЗП - Т-ММ-25-01-06-02 Py 0,6-10 МПа -70... +650 °С 150 - 700 мм ЗР Т-ММ-25-01-06-02 рукоятка (2 исп) выступ-впадина - 02.png
ЗР - Т-ММ-25-01-06-02 Py 0,6-10 МПа -70... +650 °С 150 - 700 мм E(2) - F(3)

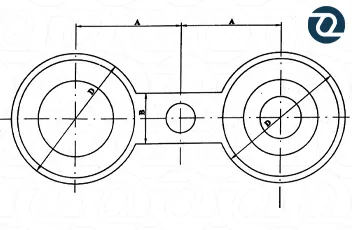

III исп. шип-паз ЗП Т-ММ-25-01-06-03 (3 исп) шип-паз - 02.png
ЗП - Т-ММ-25-01-06-03 Py 0,6-10 МПа -70... +650 °С 150 - 700 мм ЗР Т-ММ-25-01-06-03 рукоятка (3 исп) шип-паз - 02.png
ЗР - Т-ММ-25-01-06-03 Py 0,6-10 МПа -70... +650 °С 150 - 700 мм C(4) - D(5)


Список фактических действий при замене или проведении ремонтных работ сводится к ослаблению крепежной системы у заглушки. Таким образом, вокруг оси шпильки (болта) или отжимного болта, заглушка поворачивается, изменяя параметры доступа к потоку - есть только две позиции «открыто» или «закрыто«». Открыть поток частично - невозможно.



Как изготавливают поворотные заглушки? Есть два способа: метод литься и резка из листа. Если первый способ предполагает высокую вероятность образования внутренних полостей в заготовке, то второй способ считается более качественным и надежным. Резка исключает образование пор и раковин. На производстве компании ОНИКС поворотные заглушки создают методом газовой резки из листа.

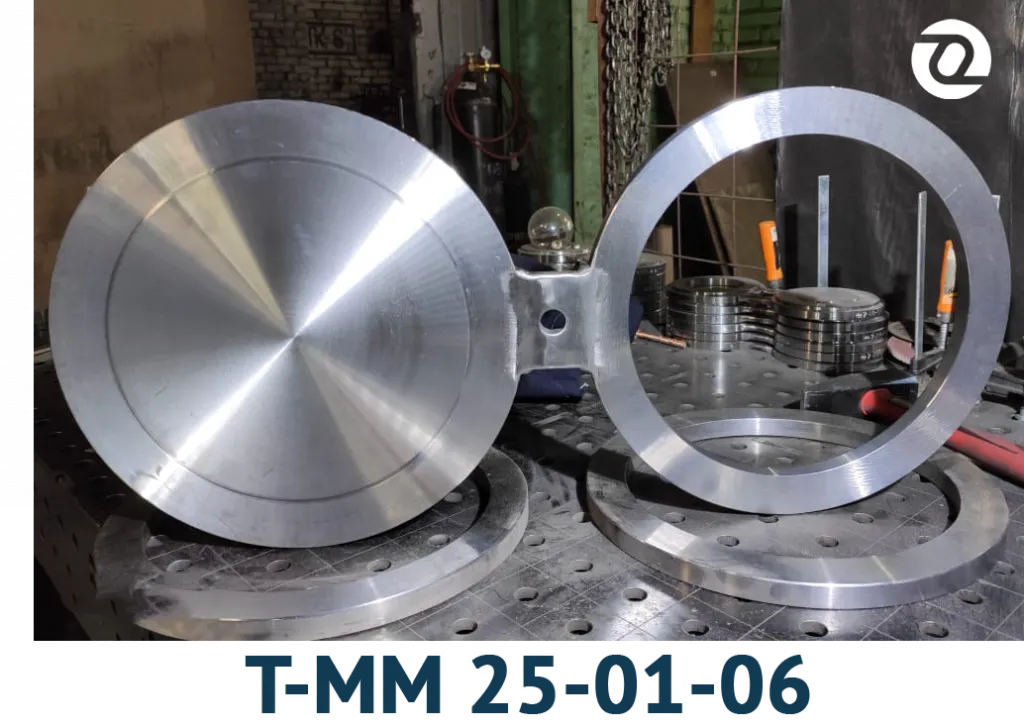

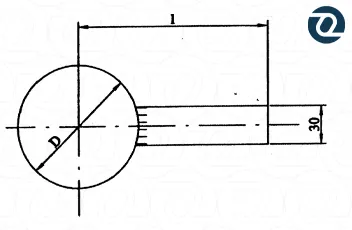

ТММ 001 ОНИКС 2.png

Преимущества

  • Полноценное перекрытие трубопровода;
  • Отсутствие движущей части (нежели чем у арматуры), увеличивает срок эксплуатации;
  • Небольшая масса - значительно легче аналогов с идентичным давлением и диаметром;
  • Производство в виде резки из листа позволяет сократить сроки изготовления и делает весь процесс значительно проще;
  • Себестоимость значительно ниже по сравнению с запарной арматурой.


Недостатки

  • Всего два положения, либо «открыто», либо «закрыто»;
  • Чтобы поменять положение заглушки, потребуется больше времени: напрямую ослабить соединение с фланцами, перекрыть поток трубопровода на участке.

Маркировка поворотных заглушек

маркировка 2.png


  • Наименование детали в сокращении. Например: ЗП - заглушка поворотная, ЗР - заглушка с рукояткой.
  • Римская цифра, обозначающая исполнение. От I до III.
  • Диаметр Ду в мм
  • Рабочее давление в МПа
  • Марка стали
  • Стандарт. АТК 26 или Т-ММ 25.



Чтобы заказать поворотные заглушки, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.
