Три распространенных метода соединения труб: сварной, фланцевый и резьбовой. Что влияет на выбор?

Дата публикации статьи: 29.10.2024 Дата актуализации статьи: 30.10.2024 Время чтения: 8 минут 246
Содержание статьи

Какие бывают способы соединения стальных труб


Трубопроводные системы принято разделять на четыре категории: технологические, коммунальные, санитарно-технические и магистральные. Каждая система исправно доставляет твердые, газообразные и жидкие материалы. А как избежать протечек? Важно заранее позаботиться о способе соединения двух участков между собой. Существует два способа соединения труб: разъемный и неразъемный. К первому относят резьбовое и фланцевое соединение, а неразъемным называют сварной метод. Учитывайте характеристику внутренней и внешней среды, условное давление, внешние условия и температуру. На этапе проектирования важно выбрать то, что подходит именно вам. В новой статье из базы знаний ОНИКС мы расскажем, на что обратить внимание, чтобы выбрать способ соединения.



Неразъемные соединения: сварной метод


Сварное соединение труб - это единственный метод монтажа, который не требует регулярного доступа для технического обслуживания. К наиболее распространенным методам сварки относят ручную дуговую, газовую и электрическую. Арматуру устанавливают в закрытом положении без натяжения трубопровода. Во время сварки приварной арматуры ее затвор следует открыть полностью, чтобы избежать перегрева корпуса и возможных проблем с герметичностью соединения. Перед началом сварочных работ тщательно очистите прилегающие зоны сварки, чтобы исключить попадание влаги, масла и других загрязнений. После сварки дайте стыкам полностью остыть. Работа с горячими швами может привести к травмам и нарушению герметичности системы.


Разъемные соединения: фланцевый и резьбовой метод

Фланцевый метод


гост 33259-оникс.pngКрупный промышленный объект содержит множество труб, соединенных фланцами. Такой подход удобен и позволяет быстро заменять компоненты при ремонте. Фланцевые соединения по ГОСТ 33259-15 имеют четыре типа уплотнительной поверхности: плоскость, выступ-впадина, шип-паз, а также встречаются исполнения под металлические прокладки овального или восьмиугольного сечения. Фланцы рассчитаны на трубопроводы с условным проходом от 10 до 4000 мм.


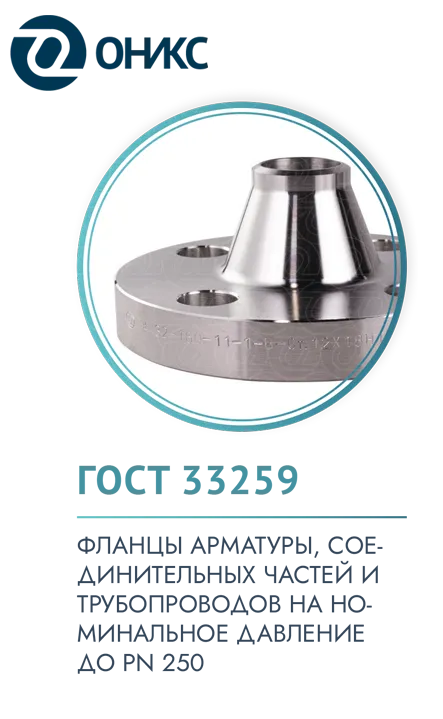

гост 28759-оникс.pngФланцы для сосудов и аппаратов соответствуют стандарту ГОСТ 28759. Условный проход от 400 до 4000 мм. Встречаются два типа фланцевого оборудования: плоские приварные, приварные встык. В качестве основных типов зеркала у плоских фланцев без втулки являются: гладкая поверхность, с пазом, шипом, впадиной и выступом. Эти пять видов дополнительно встречаются с уплотнительной поверхностью, облицованные или наплавленные коррозионно-стойкой сталью - отсюда получается 15 возможных конструкций. Для стальных приварных встык выступают такие конструкции исполнений как: с пазом, шипом, впадиной, выступом. Каждая из четырех дополнительно встречается облицованной листом из коррозионно-стойкой стали. Таким образом у стандарта для фланцев с втулкой встречается 8 исполнений.


Резьбовой метод


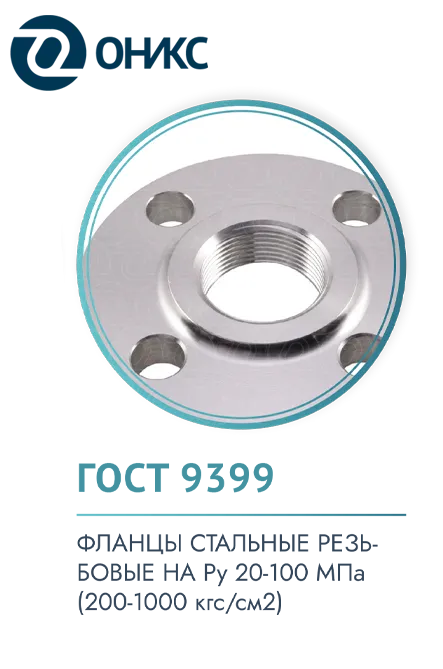

гост 9399-оникс.pngРезьбовое соединение основано на плотном контакте между поверхностями с использованием резьбы. При соединении двух труб с одинаковым диаметром, муфта с резьбой накручивается на фитинг. Технические параметры резьбовых фланцев указаны в ГОСТ 9399-81. Резьбовой метод подходит для труб небольшого размера, которые перемещают вещества с низким давлением и температурой. При избыточном давлении использование такого соединения может вызвать протечки.



Что влияет на выбор метода соединения двух труб?


Четыре типа прокладки труб


Стальные трубы применяются в самых разных областях: при строительстве акведуков, линий снабжения, распределительных сетей, водозаборных трубопроводов, возведении опорных конструкций, добыче полезных ископаемых, производстве оборудования, прокладке газопроводов, водопроводов и систем отопления. Подход к укладке труб может отличаться в зависимости от особенностей проекта. Способ выбирают так, чтобы обеспечить оптимальное соотношение затрат на строительство труб и их последующую эксплуатацию. Разъемные и неразъемные соединения в промышленных, коммунальных и магистральных трубопроводах могут быть предварительно собраны за пределами строительной площадки или смонтированы непосредственно на месте установки.


Какие способы прокладки трубопроводов существуют?

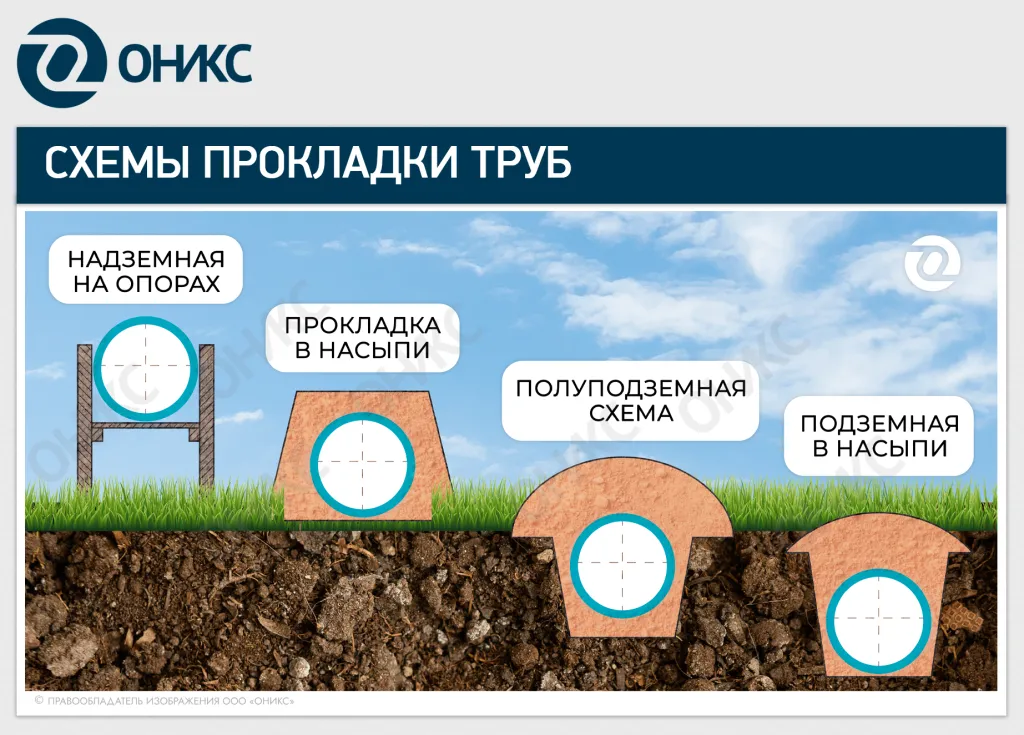

схемы прокладки труб.png

  • Подземная прокладка используется чаще всего благодаря полной автоматизации и возможности использовать пахотные земли после завершения работ. Минус - большие затраты на земляные работы в сложном грунте и проведения специальной подготовки на участках с высоким уровнем грунтовых вод. Магистральные газопроводы, нефтепроводы и нефтепродуктопроводы всегда прокладывают под землей. Фланцевый метод применяется в сочетании с клапанами и люками для монтажа запорных систем, контролирующих напор содержимого, протекающего по трубам. Резьбовой метод используется в труднодоступных местах, где затруднительно или невозможно выполнять дуговую или электросварку, а также на участках, где планируется капитальный или плановый ремонт.
  • Полуподземную прокладку применяют в скалистой местности. Верхняя часть трубы расположена выше уровня земли, а ее нижняя часть заземлена.
  • В сильно заболоченных и обводнённых районах с высоким уровнем грунтовых вод и слабой несущей способностью верхнего слоя почвы используется наземная схема укладки в насыпи.
  • Надземная прокладка труб на опорах. Прокладка трубопроводов над землей на опорах рекомендуется в пустынях, горах, болотах, районах горных выработок, оползней и вечной мерзлоты, на нестабильных грунтах и при пересечении естественных и искусственных препятствий. Этот метод имеет ряд преимуществ: сокращение объема земляных работ и отсутствие необходимости в дорогостоящей дополнительной нагрузке и защите от коррозии. Однако у него есть и некоторые недостатки: загромождение территории, установка опор, потребность в строительстве специальных дорог для техники и миграция животных, а также повышенная чувствительность трубопровода к изменениям температуры в течение суток и сезона. При надземной прокладке на опорах обычно используется фланцевое соединение.


Саммари

  • Существуют два основных способа соединения стальных труб: разъемный (резьбовой и фланцевый) и неразъемный (сварной). Выбор метода зависит от характеристик внутренней и внешней среды, условного давления, внешних условий и температуры.
  • Неразъемные соединения используют для трубопроводов с высоким давлением и температурой, где требуется надежность и герметичность. Сварной метод - единственный способ монтажа, не требующий регулярного доступа для технического обслуживания.
  • Разъемные соединения применяют для трубопроводов с низким давлением и температурой, где важна возможность быстрой замены компонентов при ремонте. Фланцевый метод удобен и позволяет быстро заменять компоненты, а резьбовой метод основан на плотном контакте между поверхностями с использованием резьбы.
