Заглушки фланцевые АТК 24.200.02-90

Дата публикации статьи: 10.03.2021 Дата актуализации статьи: 06.11.2024 4938
Содержание статьи
Автор статьи

Осколкова Анастасия

Контент-маркетолог компании «ОНИКС»

схема заглушка атк.png

Нормативные документы


С 1967 года заглушки фланцевые изготавливались по ГОСТ 12836-67, однако после 1991 года, было принято решение обновить стандарт и заменить его на АТК 24.200.02-90.


Что такое фланцевая заглушка


Фланцевые заглушки устанавливают в сети трубопровода с целью остановки потока внутренней среды. Они обладают высокой газовой герметичностью и имеют низкий коэффициент теплового расширения. Фланцевые заглушки изготавливаются методом горячей штамповки, что позволяет предотвратить образование трещин и пустот в металле, повысив механические свойства. В профессиональной среде встречается еще и второе название - «глухой фланец». Такой термин напрямую связан с функциональными особенностями детали. Фланцевые заглушки предназначены для того, чтобы наглухо заглушить трубу, перекрывая поток транспортируемого трубопроводом вещества. Второе объяснение названия «глухой фланец» связано с внешним видом детали, как видно из схематичного изображения выше, заглушка по своей геометрии напоминает форму фланца, но только без центрального отверстия.


  • Условное давление: от 0,6 до 16 МПа или (от 6 до 160 кгс/см2).
  • Заглушки выдерживают температуру: от -70 °С до +600°С.
  • Применение: химическая, нефтеперерабатывающая, нефтехимическая, газовая, нефтяная и др. смежных отраслях промышленности.

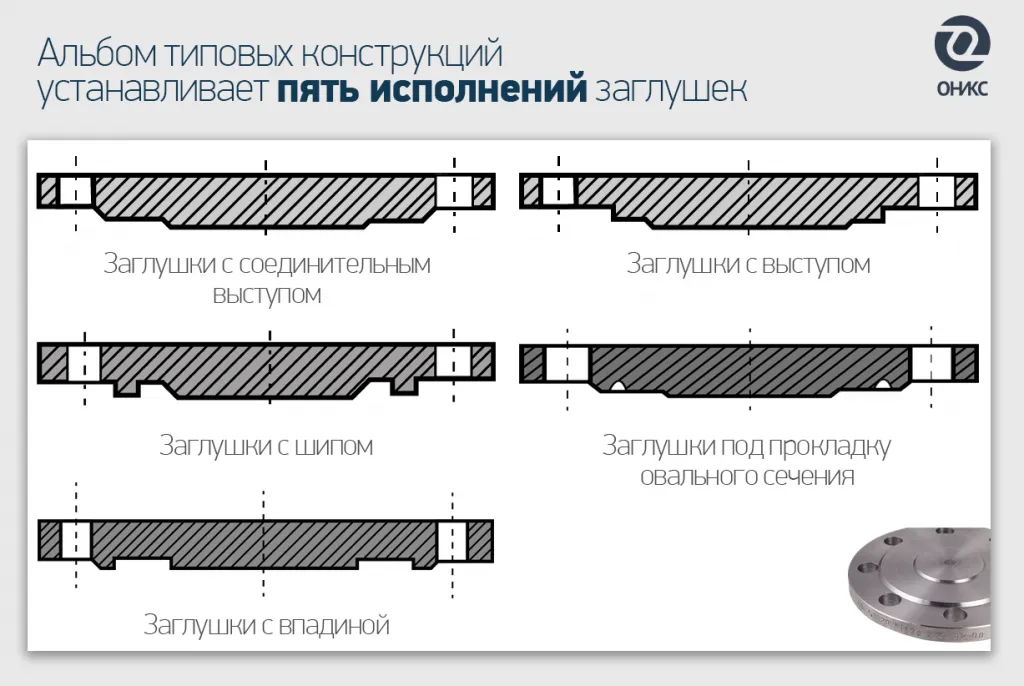

Фланцевые заглушки изготавливаются в 5 исполнениях:


исп 5 штук.png

Таблица: технические требования исполнений фланцевой заглушки
Исп. Наименование Условное давление PN (МПа) Условное давление PN (кгс/см²)
1 Заглушки с соединительным выступом 0,6 до 4,0 МПа от 6 до 40 кгс/см²
2 Заглушки с выступом от 1,0 до 6,3 МПа от 10 до 63 кгс/см²
3 Заглушки с шипом от 0,6 до 6,3 МПа от 6 до 63 кгс/см²
4 Заглушки под прокладку овального сечения от 6,3 до 16,0 МПа от 63 до 160 кгс/см²
5 Заглушки с впадиной 4,0 МПа 40 кгс/см²

Монтаж


Фланцевые заглушки относятся к деталям составного типа, поэтому важно учитывать исполнение фланца, приваренного к трубе. На конец сети трубопровода устанавливают фланец, после чего, с помощью болтов и шпилек, заглушка крепится к ответному фланцу. Для дополнительной герметичности соединения необходимо использовать прокладку.



Узнайте больше про фланцевую заглушку в техническом сериале «ОНИКС»






Чтобы заказать поставку заглушек для фланцев из стали 20 и 12Х18Н10Т, уточнить сроки отгрузки и стоимость изделий, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.
