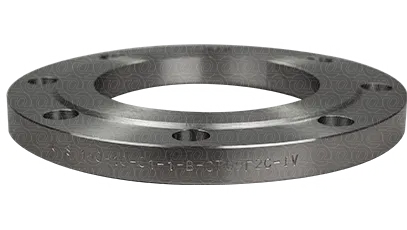

Фланец плоский 1600-6-01-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015

Для монтажа разъемных соединений на трубопроводах DN 1600 предусмотрен Фланец плоский 1600-6-01-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015. Фланец соответствует PN 6, изготовлен из стали 10Х17Н13М2Т; конструктивное исполнение — B, ряд 1.

Конструктивные размеры этой модификации включают внешний диаметр 1820 мм, проходной размер d1 1620 мм и толщину 53 мм. Зеркало имеет высоту 5 мм, количество отверстий под крепеж — 40. Такой набор параметров помогает точно сопоставить фланец с проектной спецификацией.

Масса одной детали — 203 кг, поэтому при закупке партии можно заранее рассчитать ориентировочную нагрузку и логистику.

Материал 10Х17Н13М2Т применяется в ответственных трубопроводных системах благодаря сочетанию коррозионной стойкости и эксплуатационной надежности.

Такой фланец может использоваться в технологических линиях с повышенными требованиями к материалу при соблюдении параметров рабочей среды.

Такой плоский фланец применяют при сборке трубопроводных узлов, где требуется разъемность соединения и удобный доступ при регламентных работах. Подбор выполняют по DN, PN, исполнению, материалу и присоединительным размерам.

Изделие изготовлено по ГОСТ 33259-2015, который устанавливает требования к стальным фланцам арматуры, соединительных частей и трубопроводов. Обозначение исполнения и ряда нужно учитывать вместе с DN и PN, поскольку эти параметры определяют совместимость элементов фланцевого соединения.

Для точного подбора сопоставьте характеристики карточки с чертежом или спецификацией вашего объекта.
