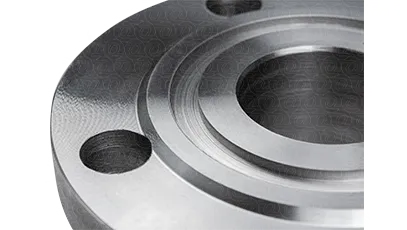

Фланец воротниковый 400-100-11-1-M-ст 20-IV ГОСТ 33259-2015

Характеристики:

• Артикул: 00000054490

• Тип присоединения:

  воротниковый

• Диаметр (DN):

  400

• Давление (PN):

  100

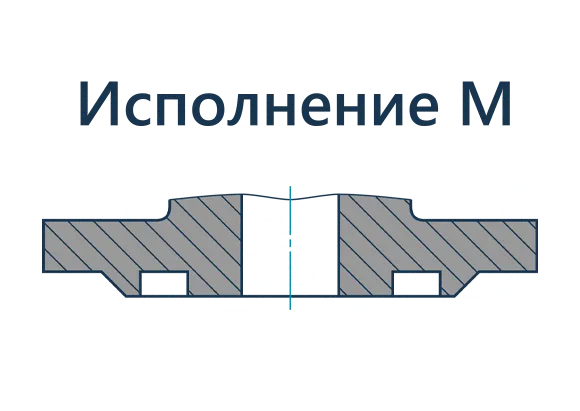

• Исполнение:

  M

• Сталь:

  Ст.20

• Группа контроля:

  IV

• Стандарт:

  33259-15

• Толщина фланца (b):

  80

• Внешний диаметр (D):

  715

• Внутренний диаметр (d1):

  376

• Высота воротника (H1):

  20

• Диаметр болтового отверстия (d):

  52

• Высота фланца (H):

  204

• Кол-во болтовых отверстий (n):

  16

• Меж.центровое расстояние (D1):

  620

• Вес:

  216,4

• Диаметр основания воротника (Dm):

  510

• Диаметр воротника (Dn):

  432

• Ряд:

  1

• Базовая единица:

  шт

• Идентификатор группы:

  Фланец воротниковый 400-100-11-1-ст 20-IV
