Фланец воротниковый 80-10-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015

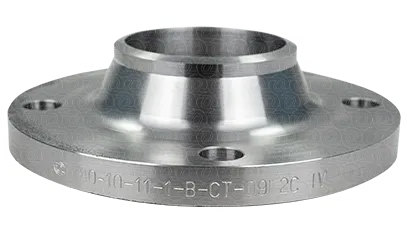

Фланец воротникового типа DN 80 PN 10 из стали 09Г2С предназначен для формирования фланцевых узлов на трубопроводе. Воротник обеспечивает участок для стыковой сварки с трубой, а плоскость фланца — основу для последующего болтового соединения.

Конструктивные параметры привязаны к ГОСТ 33259-2015, в товарном наименовании отражена группа контроля IV.

Размерное обозначение позиции — DN 80 при PN 10; исполнение — B, ряд 1.

Геометрические и справочные параметры: высота зеркала h — 3 мм; предусмотрено 4 болтовых отверстия; масса — 3,67 кг; толщина фланца b — 18 мм; наружный диаметр D — 195 мм; внутренний диаметр d1 — 78 мм.

Материал — низколегированная конструкционная сталь 09Г2С. Эта марка широко применяется для сварных конструкций благодаря сочетанию прочности, пластичности и хорошей свариваемости, в том числе при эксплуатации в условиях пониженных температур.

Диапазон DN характерен для большого числа технологических линий и узлов трубопроводной арматуры.

Такой фланец применяют в монтажных и ремонтных работах на трубопроводах, для присоединения арматуры и аппаратов и для формирования разъёмных участков, параметры которых соответствуют DN, PN и исполнению данной позиции.

При этом типоразмер рассчитан на сравнительно невысокое значение PN; окончательную применимость определяют параметры конкретной трубопроводной системы.
