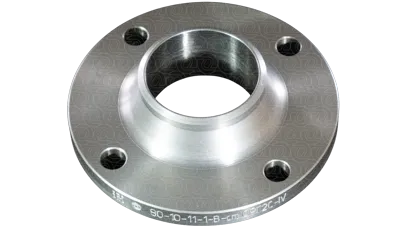

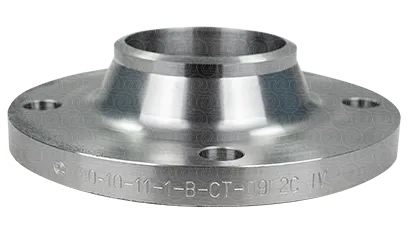

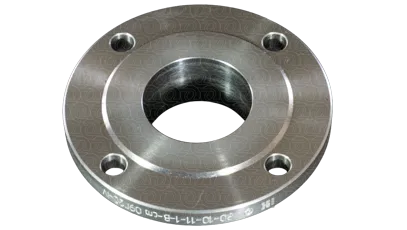

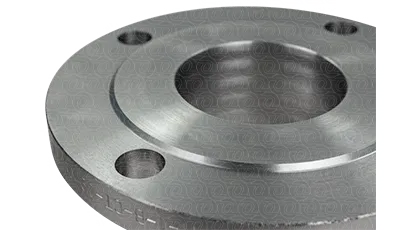

Фланец воротниковый 80-10-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 (ОНИКС)
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000067862
-
Тип присоединения:
воротниковый -
Диаметр (DN):
80 -
Давление (PN):
10 -
Исполнение:
B -
Сталь:
09Г2С -
Стандарт:
33259-15 -
Производитель:
ОНИКС -
Толщина фланца (b):
18 -
Внешний диаметр (D):
195 -
Внутренний диаметр (d1):
78 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
18 -
Высота фланца (H):
50 -
Кол-во болтовых отверстий (n):
4 -
Меж.центровое расстояние (D1):
160 -
Вес:
3.67 -
D2:
133 -
Диаметр основания воротника (Dm):
105 -
Диаметр воротника (Dn):
90 -
Альтернативное название:
Воротниковый фланец 80-10-11-1-B-ст 09Г2С-IV ОНИКС -
Базовая единица:
шт -
Доп. описание товара:
Фланцы изготовлены из поковок КП245 по ГОСТ 8479. Температура применения от -70 до 475 °C. -
Идентификатор группы:
Фланец воротниковый 80-10-11-1-ст 09Г2С-IV
Описание
Фланец воротниковый 80-10-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 (ОНИКС) представляет собой воротниковый фланец из стали 09Г2С для трубопроводных систем. Такой тип детали сочетает приварное соединение с трубой и разъёмный болтовой стык, что удобно при присоединении арматуры, аппаратов и соседних участков трубопровода.
Фланец относится к продукции по ГОСТ 33259-2015; для данной позиции в обозначении указана группа контроля IV. Фланец относится к типоразмеру DN 80 и рассчитан на PN 10; вариант исполнения — B.
Геометрические и справочные параметры: внутренний диаметр d1 — 78 мм; высота зеркала h — 3 мм; предусмотрено 4 болтовых отверстия; масса — 3,67 кг; толщина фланца b — 18 мм; наружный диаметр D — 195 мм.
В качестве материала используется сталь 09Г2С. Для трубопроводных деталей эта марка востребована благодаря хорошей свариваемости и способности сохранять рабочие свойства в широком диапазоне эксплуатационных условий.
Диапазон DN характерен для большого числа технологических линий и узлов трубопроводной арматуры.
Такой фланец применяют в монтажных и ремонтных работах на трубопроводах, для присоединения арматуры и аппаратов и для формирования разъёмных участков, параметры которых соответствуют DN, PN и исполнению данной позиции.
При этом типоразмер рассчитан на сравнительно невысокое значение PN; окончательную применимость определяют параметры конкретной трубопроводной системы. При готовности к покупке добавьте фланец и другие необходимые позиции в корзину и оформите заказ онлайн. Заказы с сайта обрабатываются приоритетно.
