Геометрия фланцевых заглушек. Сравнение АТК 24.200.02-90 и ГОСТ 34785-21
Фланцевые заглушки компании ОНИКС предназначены для герметизации концов трубопроводных систем, сосудов под давлением и резервуаров. Незаменимы для изоляции трубы или емкости. Благодаря использованию заглушек, строительство трубопроводов значительно ускоряется, благодаря чему упрощается ремонт и техобслуживание. Фланцевые заглушки применяют в нефтехимической, химической, коммунальной и водопроводной промышленности. Для изготовления фланцевых заглушек действуют стандарты АТК 24.200.02-90 и ГОСТ 34785-2021. Проанализируем главные отличия между ними.
➤ Основные параметры
| Параметры | АТК 24.200.02-90 | ГОСТ 34785-2021 |
|---|---|---|
| DN (номинальный диаметр) | от 10 до 1200 мм | от 10 до 1200 мм |
| PN (номинальное давление) | от 0,6 до 16 МПа | от 0,6 до 16 МПа |
Оба стандарта правомерны, потому что заглушки по ГОСТ не заменяют заглушки АТК. Для чего появился новый норматив? Изменения в стандартах вносят для соответствия новым технологиям, безопасности, повышения качества и конкурентоспособности продукции или услуги. Введение нового ГОСТ не только расширяет линейку доступных исполнений уплотнительной поверхности (появились исп. L и исп. M под фторопластовые прокладки), но и позволяет выпускать квадратные заглушки 10-100 мм на номинальное давление от 0,63 до 4 МПа, как и в ГОСТ 33259-15.

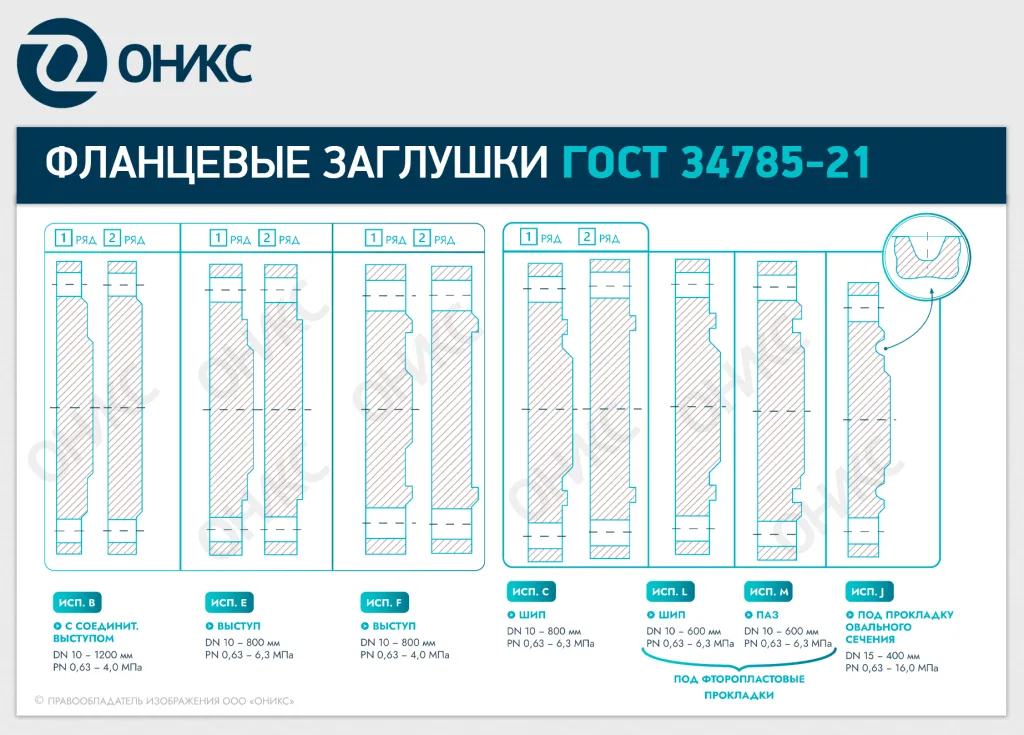

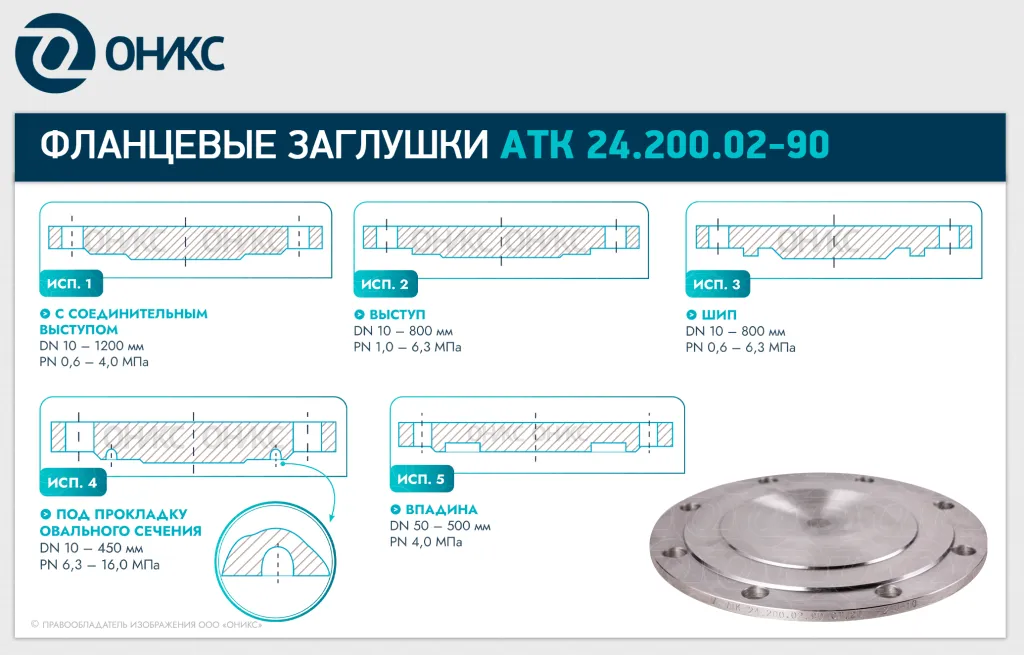

Компаньоном фланцевой заглушки является фланец по ГОСТ 33259-15. Новый стандарт подразумевает семь исполнений, а в альбоме типовых конструкций представлено пять. Посмотрим, какие исполнения плоских и воротниковых фланцев будут ответными для уплотнительных поверхностей заглушек.
Таблица 1. Выявление ответного соединения «фланец+заглушка» на основе ГОСТ 33259-15, ГОСТ 34785 и АТК 24.200.02-90.
| Фланцы ГОСТ | Заглушки ГОСТ | Заглушки АТК | ||||||
|---|---|---|---|---|---|---|---|---|
| Исполнение | Диаметр (Ду) | Давление (Ру) |
Исполнение
|
Диаметр (Ду) | Давление (Ру) | Исполнение | Диаметр (Ду) | Давление (Ру) |
| Исп B, с соединит. выступом | 0,25-25 МПа | 10-4000 мм | Исп В, с соединит. выступом | 10-1200 мм | 0,63-4,0 МПа | Исп 1 с соединит. выступом | 10-1200 мм | 0,6-4,0 МПа |
| Исп F, впадина | 0,25-16 МПа | 10-800 мм | Исп E, выступ | 10-800 мм | 0,63-6,3 МПа | Исп 2. выступ | 10-800 мм | 1,0-6,3 МПа |
| Исп. D, паз | 0,25-16 МПа | 10-800 мм | Исп С, шип | 10-800 мм | 0,63-6,3 МПа | Исп 3. шип | 10-800 мм | 0,6-6,3 МПа |
| Исп. J, под прокладку овального сечения | 6,3-16,0 МПа | 10-400 мм | Исп. J под прокладку овального сечения | 15-400 мм | 6,3-16 МПа | Исп 4. под прокладку овального сечения | 10-450 мм | 6,3-16 МПа |
| Исп. E, выступ | 0,25-16 МПа | 10-800 мм | Исп. F, впадина | 10-800 мм | 0,63-4,0 МПа | Исп 5. впадина | 50-500 мм | 4,0 МПа |
| Исп. M, паз, под фторопластовую прокладку | 0,25-25 МПа | 10-800 мм | Исп. L шип под фторопластовую прокладку | 10-600 мм | 0,63-6,3 МПа | - | - | - |
| Исп. L, шип, под фторопластовую прокладку | 0,25-25 МПа | 10-800 мм | Исп. М паз, под фторопластовую прокладку | 10-600 мм | 0,63-6,3 МПа | - | - | - |
Из табл. 1 видно, что заглушки могут образовать фланцевую пару со всеми исполнениями, кроме плоскости А, паза D и исполнения K под линзовую прокладку. За счет введения в ГОСТ 34785 двух дополнительных исполнений L (шип) и М (паз) под фторопластовые прокладки, стали возможны ответные соединения «фланец M + заглушка L» и «фланец L + заглушка M». В АТК 24.200.02-90 шип и паз для фторопластовых прокладок не предусмотрен. Максимальное рабочее давление для заглушек по стандартам ГОСТ и АТК составляет 4 МПа и допустимый диаметр до 1200 мм, поэтому не для всех типов фланцев предусмотрено ответное соединение с заглушками.
➤ Геометрия заглушек
Обновления для заглушек по ГОСТ коснулись размерной линейки, которая теперь включает первый и второй ряды, а также добавлены размеры для некоторых позиций, не указанных в АТК 24.200.02-90. Появились два новых диаметра - 700 и 900 мм. Почему в АТК их не было? Потому что фланцы по ГОСТ 33259-15 на 700 и 900 мм пользовались меньшей популярностью. Сравним геометрию фланцевых заглушек на примере уплотнительной поверхности с соединительным выступом (исп. B для ГОСТ 34785; исп. 1 для АТК 24.200.02-90) для параметров: номинальный (DN) и внешний диаметр (D), толщина заглушки с учетом уплотнительной поверхности (b) и количество болтовых отверстий (n). Выводы сделаны на основе четырех перечисленных показателей. Если вам нужна полная информация по номенклатуре, обратитесь к оригиналу стандартов.
Рассмотрим геометрию заглушек с соединительным выступом для 0,6 - 1,0 - 1,6 - 2,5 - 4,0 МПа и 10-1200 мм.
Таблица 2. Сравнение фланцевых заглушек в исп.1 по АТК 24.200.02-90 фланцевых заглушек по ГОСТ 34785-21 в исп. B для номинального давления 0,6 МПа (АТК) и 0,63 МПа (ГОСТ).
| Диаметр, DN, мм | Заглушки АТК 24.200.02-90 | Заглушки ГОСТ 34785-21 | ||||
|---|---|---|---|---|---|---|
| Внешний диаметр, D, мм | Толщина, b, мм | Кол-во отверстий | Внешний диаметр, D, мм | Толщина, b, мм | Кол-во отверстий | |
| 10 | 75 | 12 | 4 | 75 | 12 | 4 |
| 15 | 80 | 12 | 4 | 80 | 12 | 4 |
| 20 | 90 | 12 | 4 | 90 | 12 | 4 |
| 25 | 100 | 12 | 4 | 100 | 12 | 4 |
| 32 | 120 | 14 | 4 | 120 | 14 | 4 |
| 40 | 130 | 14 | 4 | 130 | 14 | 4 |
| 50 | 140 | 14 | 4 | 140 | 14 | 4 |
| 65 | 160 | 14 | 4 | 160 | 14 | 4 |
| 80 | 185 | 14 | 4 | 185 | 16 | 4 |
| 100 | 205 | 14 | 4 | 205 | 16 | 4 |
| 125 | 235 | 16 | 8 | 235 | 16 | 8 |
| 150 | 260 | 16 | 8 | 260 | 16 | 8 |
| 200 | 315 | 16 | 8 | 315 | 18 | 8 |
| 250 | 370 | 16 | 12 | 370 | 18 | 12 |
| 300 | 435 | 18 | 12 | 435 | 20 | 12 |
| 350 | 485 | 18 | 12 | 485 | 20 | 12 |
| 400 | 535 | 20 | 16 | 535 | 22 | 16 |
| 450 | 590 | 22 | 16 | 590 | 24 | 16 |
| 500 | 640 | 22 | 16 | 640 | 24 | 16 |
| 600 | 755 | 24 | 20 | 755 | 30 | 20 |
| 700 | - | - | - | 860 | 38 | 24 |
| 800 | 975 | 30 | 24 | 975 | 40 | 24 |
| 900 | - | - | - | 1075 | 42 | 24 |
| 1000 | 1175 | 36 | 28 | 1175 | 48 | 28 |
| 1200 | 1400 | 40 | 32 | 1400 | 56 | 32 |
Заглушки с номинальным давлением 0,6 МПа имеют больше сходных характеристик по сравнению с другими вариантами номинального давления. Толщина заглушек по ГОСТ возрастает от 80 до 100 мм. Второй скачок происходит при размере 600 мм, при этом внешний диаметр остаётся постоянным.
Таблица 3. Сравнение фланцевых заглушек в исп.1 по АТК 24.200.02-90 фланцевых заглушек по ГОСТ 34785-21 в исп. B для номинального давления 1,0 МПа.
| Диаметр, DN, мм | Заглушки АТК 24.200.02-90 | Заглушки ГОСТ 34785-21 | ||||
|---|---|---|---|---|---|---|
| Внешний диаметр, D, мм | Толщина, b, мм | Кол-во отверстий | Внешний диаметр, D, мм | Толщина, b, мм | Кол-во отверстий | |
| 10 | 90 | 14 | 4 | 90 | 14 | 4 |
| 15 | 95 | 14 | 4 | 95 | 14 | 4 |
| 20 | 105 | 16 | 4 | 105 | 16 | 4 |
| 25 | 115 | 16 | 4 | 115 | 16 | 4 |
| 32 | 135 | 18 | 4 | 135 | 18 | 4 |
| 40 | 145 | 18 | 4 | 145 | 18 | 4 |
| 50 | 160 | 18 | 4 | 160 | 18 | 4 |
| 65 | 180 | 16 | 4 | 180 | 18 | 4 |
| 80 | 195 | 16 | 8 | 195 | 18 | 4 |
| 100 | 215 | 16 | 8 | 215 | 18 | 8 |
| 125 | 245 | 16 | 8 | 245 | 18 | 8 |
| 150 | 280 | 18 | 8 | 280 | 18 | 8 |
| 200 | 335 | 16 | 8 | 335 | 18 | 12 |
| 250 | 390 | 18 | 12 | 390 | 22 | 12 |
| 300 | 440 | 20 | 12 | 440 | 22 | 12 |
| 350 | 500 | 22 | 16 | 500 | 25 | 16 |
| 400 | 565 | 24 | 16 | 565 | 26 | 16 |
| 450 | 615 | 24 | 20 | 615 | 28 | 20 |
| 500 | 670 | 26 | 20 | 670 | 30 | 20 |
| 600 | 780 | 30 | 20 | 780 | 36 | 20 |
| 700 | - | - | - | 895 | 42 | 24 |
| 800 | 1010 | 40 | 24 | 1010 | 48 | 24 |
| 900 | - | - | - | 1110 | 50 | 28 |
| 1000 | 1220 | 45 | 28 | 1220 | 56 | 28 |
| 1200 | 1455 | 55 | 32 | 1455 | 66 | 32 |
При давлении свыше 1,0 МПа различия становятся заметны не только в толщине фланцевых заглушек, но и в количестве болтовых отверстий. Например, для DN 200 по АТК требуется 8 крепёжных отверстий, а по ГОСТ — 12 болтовых отверстий. Разница в толщине заглушек начинает проявляться с размера 65 мм.
Таблица 4. Сравнение фланцевых заглушек в исп.1 по АТК 24.200.02-90 фланцевых заглушек по ГОСТ 34785-21 в исп. B для номинального давления 1,6 МПа.
| Диаметр, DN, мм | Заглушки АТК 24.200.02-90 | Заглушки ГОСТ 34785-21 | ||||
|---|---|---|---|---|---|---|
| Внешний диаметр, D, мм | Толщина, b, мм | Кол-во отверстий | Внешний диаметр, D, мм | Толщина, b, мм | Кол-во отверстий | |
| 10 | 90 | 14 | 4 | 90 | 14 | 4 |
| 15 | 95 | 14 | 4 | 95 | 14 | 4 |
| 20 | 105 | 16 | 4 | 105 | 16 | 4 |
| 25 | 115 | 16 | 4 | 115 | 16 | 4 |
| 32 | 135 | 18 | 4 | 135 | 18 | 4 |
| 40 | 145 | 18 | 4 | 145 | 18 | 4 |
| 50 | 160 | 18 | 4 | 160 | 18 | 4 |
| 65 | 180 | 16 | 4 | 180 | 18 | 4 |
| 80 | 195 | 16 | 4 | 195 | 18 | 4 |
| 100 | 215 | 16 | 8 | 215 | 18 | 8 |
| 125 | 245 | 16 | 8 | 245 | 18 | 8 |
| 150 | 280 | 18 | 8 | 280 | 18 | 8 |
| 200 | 335 | 18 | 12 | 335 | 22 | 12 |
| 250 | 405 | 22 | 12 | 390 | 25 | 12 |
| 300 | 460 | 24 | 12 | 460 | 28 | 12 |
| 350 | 520 | 26 | 16 | 520 | 30 | 16 |
| 400 | 580 | 30 | 16 | 580 | 33 | 16 |
| 450 | 640 | 30 | 20 | 640 | 40 | 20 |
| 500 | 710 | 36 | 20 | 710 | 41 | 20 |
| 600 | 840 | 40 | 20 | 840 | 52 | 20 |
| 700 | - | - | - | 910 | 58 | 24 |
| 800 | 1020 | 50 | 24 | 1020 | 62 | 24 |
| 900 | - | - | - | 1120 | 66 | 28 |
| 1000 | 1255 | 60 | 28 | 1255 | 74 | 28 |
| 1200 | 1485 | 70 | 32 | 1485 | 88 | 32 |
Для PN 1,6 МПа заглушки размером до 65 мм будут похожи. DN 250 мм отличается внешним диаметром: АТК - 405 мм, ГОСТ - 390 мм. Однако заглушка по ГОСТ будет толще на 3 мм, несмотря на одинаковое количество болтовых отверстий - 12 штук. После 300 мм лидирующие позиции по толщине займут заглушки по ГОСТ. Различия в толщине (точка b) от 300 до 1200 мм варьируются от 3 до 18 мм в зависимости от количества болтовых отверстий и одинакового внутреннего диаметра.
Таблица 5. Сравнение фланцевых заглушек в исп.1 по АТК 24.200.02-90 фланцевых заглушек по ГОСТ 34785-21 в исп. B для номинального давления 2,5 МПа.
| Диаметр, DN, мм | Заглушки АТК 24.200.02-90 | Заглушки ГОСТ 34785-21 | ||||
|---|---|---|---|---|---|---|
| Внешний диаметр, D, мм | Толщина, b, мм | Кол-во отверстий | Внешний диаметр, D, мм | Толщина, b, мм | Кол-во отверстий | |
| 10 | 90 | 14 | 4 | 90 | 14 | 4 |
| 15 | 95 | 14 | 4 | 95 | 14 | 4 |
| 20 | 105 | 16 | 4 | 105 | 16 | 4 |
| 25 | 115 | 16 | 4 | 115 | 16 | 4 |
| 32 | 135 | 18 | 4 | 135 | 18 | 4 |
| 40 | 145 | 18 | 4 | 145 | 18 | 4 |
| 50 | 160 | 18 | 4 | 160 | 18 | 4 |
| 65 | 180 | 16 | 4 | 180 | 20 | 8 |
| 80 | 195 | 16 | 4 | 195 | 20 | 8 |
| 100 | 215 | 16 | 8 | 230 | 22 | 8 |
| 125 | 245 | 16 | 8 | 270 | 24 | 8 |
| 150 | 280 | 18 | 8 | 300 | 28 | 8 |
| 200 | 360 | 24 | 12 | 360 | 28 | 12 |
| 250 | 425 | 30 | 12 | 425 | 32 | 12 |
| 300 | 485 | 30 | 16 | 485 | 36 | 16 |
| 350 | 550 | 36 | 16 | 550 | 40 | 16 |
| 400 | 610 | 40 | 16 | 610 | 44 | 16 |
| 450 | 660 | 40 | 20 | 660 | 50 | 20 |
| 500 | 730 | 45 | 20 | 730 | 52 | 20 |
| 600 | 840 | 50 | 20 | 840 | 64 | 20 |
| 700 | - | - | - | - | - | - |
| 800 | 1075 | 60 | 24 | 1075 | 78 | 24 |
Для давления 2,5 МПа доступный диаметр составляет до 800 мм для АТК и ГОСТ. Диаметр стал меньше, так как в заглушках АТК отсутствует вариант на 700 мм для этого давления, а на 800 мм уже имеется. В диапазоне от 900 до 1200 мм варианты отсутствуют для обоих стандартов. До 50 мм заглушки идентичны, но с 65 мм начинаются различия. Диаметр 100-150 мм в АТК и ГОСТ имеет разные показатели внешнего диаметра, при этом заглушки по АТК меньше и тоньше. Разница в толщине заглушек между АТК и видна ярче, например толщина заглушек по ГОСТ выше от 2 до 18 мм при DN от 100 до 800 мм (за исключением 700 мм).
Таблица 6. Сравнение фланцевых заглушек в исп.1 по АТК 24.200.02-90 фланцевых заглушек по ГОСТ 34785-21 в исп. B для номинального давления 4,0 МПа.
| Диаметр, DN, мм | Заглушки АТК 24.200.02-90 | Заглушки ГОСТ 34785-21 | ||||
|---|---|---|---|---|---|---|
| Внешний диаметр, D, мм | Толщина, b, мм | Кол-во отверстий | Внешний диаметр, D, мм | Толщина, b, мм | Кол-во отверстий | |
| 10 | 90 | 14 | 4 | 90 | 14 | 4 |
| 15 | 95 | 14 | 4 | 95 | 14 | 4 |
| 20 | 105 | 16 | 4 | 105 | 16 | 4 |
| 25 | 115 | 16 | 4 | 115 | 16 | 4 |
| 32 | 135 | 18 | 4 | 135 | 18 | 4 |
| 40 | 145 | 18 | 4 | 145 | 18 | 4 |
| 50 | 160 | 18 | 4 | 160 | 18 | 4 |
| 65 | 180 | 20 | 8 | 180 | 20 | 8 |
| 80 | 195 | 20 | 8 | 195 | 20 | 8 |
| 100 | 230 | 22 | 8 | 230 | 22 | 8 |
| 125 | 270 | 24 | 8 | 270 | 24 | 8 |
| 150 | 300 | 26 | 8 | 300 | 28 | 8 |
| 200 | 375 | 30 | 12 | 375 | 35 | 12 |
| 250 | 445 | 36 | 12 | 445 | 42 | 12 |
| 300 | 510 | 40 | 16 | 510 | 45 | 16 |
| 350 | 570 | 45 | 16 | 570 | 51 | 16 |
| 400 | 655 | 50 | 16 | 655 | 60 | 16 |
| 450 | 680 | 50 | 20 | 680 | 61 | 20 |
| 500 | 755 | 55 | 20 | 755 | 67 | 20 |
Доступный диапазон DN для 4 МПа составляет от 10 до 500 мм. До 150 мм проверяемые размеры заглушек идентичны. Начиная со 150 мм, толщина фланцевых заглушек ГОСТ увеличивается, и разница может достигать от 2 до 12 мм.
➤ Вывод
Уверены, что это сравнение облегчит выбор и поможет найти оптимальные фланцевые заглушки, соответствующие вашим потребностям. Замена одной заглушки на другую возможна, но необходимо проверить соответствие размеров и толщин требованиям проекта или техническим условиям.
