Как затягивать болты и шпильки во фланцевом соединении?

11 октября 2021, 13:18

Крепеж - основа для надежного фланцевого соединения. Чтобы грамотно пользоваться им при монтаже трубопроводных конструкций, мы подготовили специальный гид, который расскажет все, что вы хотели знать о затяжке болтов и шпилек.


Полезное чтение:


Затяжка болтов и шпилек


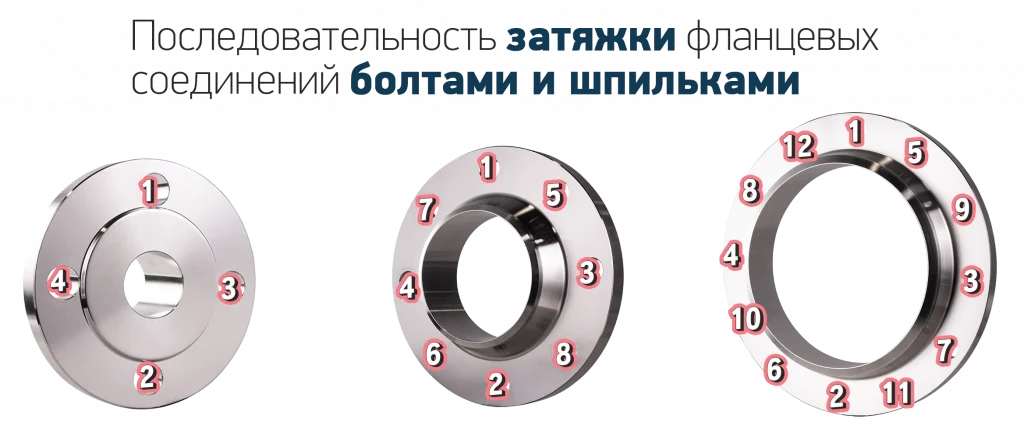

Фланцевое соединение затягивают крестообразно динамометрическим ключом, следуя определенной схеме: начиная с верхних отверстий, переходя к параллельному нижнему отверстию. Мы подробно отобразили последовательность затяжки в схеме ниже.

затяжка болтов.png


Рис. 1.: Очередность затяжки болтов (/шпилек) во фланцевом соединении.


Когда все болты установлены, рекомендуется дополнительно проверить затяжку всех болтов по кругу.


Особенности использования крепежа во фланцевом соединении


цифра 01.pngЗапрещается дополнительно затягивать болты (/шпильки), после установки неметаллических прокладок, при условии, что вся система была подвержена влиянию высоких температур.

цифра 02.pngПроведите визуальный осмотр. Убедитесь, что на крепеже отсутствуют следы коррозии, осколков, деформирована резьба, есть вмятины или следы от инструмента. Наличие повреждений приведет к ухудшению заявленных характеристик прочности детали.

цифра 03.pngНельзя допустить повышения параметров предела упругости крепежа при приложении требуемой нагрузки - важно грамотно подобрать необходимый крепеж.

цифра 04.pngНе допускается повторное использование крепежа во фланцевом соединении.




Таблица 1.: Номинальное напряжение для болтов (/шпилек).

Расчетная температура — параметр, определяющий физико-механические характеристики стали и допустимого напряжения во фланцевом соединении для деталей крепежа. Учитывается расчет прочности с учетом деформации при эксплуатации.


Расчетная температура болтов / шпилек

Номинальное допускаемое напряжение, МПа

  35, 40 12Х18Н10Т, 10Х17Н13М2Т 45Х14Н14В2М 20Х13 35Х, 40Х, 38ХА, 3712Н8Г8МБ, Ф 20ХНЗА 30ХМА 251МФ Д16 25Х2М1 20Х1МФ1БР 18Х12ВМБРФ 14Х17Н2 07Х16Н6 ХН35ВТ 08Х15Н24ВА4ТР
20 130 110 160 195 230 230 238 83 238 238 238 232 321 208 231
100 126 105 150 182 230 230 227 80 232 234 234 230 314 196 226
200 120 98 150 165 225 200 217 76 231 224 231 220 312,5 186 221
250 107 95 144 158 222 182 210   224 213 227 218 309,8 186 219
300 97 90 139 150 222 174 199   220 202 227 209 307 186 217
350 86 86 128 147 185 166 185   213 185 220 207 307 186 215
375 80 85 128 146 175 166 180   209 183 216     186 214
400 75 83 128 145 160 166 175   206 182 213     186 213
425 68 82 125 143 156 161 168   202 178 208     186 213
450   80 123 142   156 161   199 175 203     186 213
475   79 120 140     152   195 171 196     186 213
500   78 118       143   192 167 189     186 208
510     117                     185 205
520     116                     184 202
530     115                     183 199
540     114                     181 196
550     113                     180 195
560                           165 183
570                           150 171
580                           135 169
590                           120 157
600                           115 147
610                           110
620                           105
630                           100
640                           94
650                           88
