Характеристика бесшовных отводов типа 2D и 3D, 1 и 2 исполнения по ГОСТ 17375 и ГОСТ 30753

Темы:
Дата публикации статьи: 11.02.2022 Дата актуализации статьи: 06.11.2024 4498
Содержание статьи
Автор статьи

Осколкова Анастасия

Контент-маркетолог компании «ОНИКС»

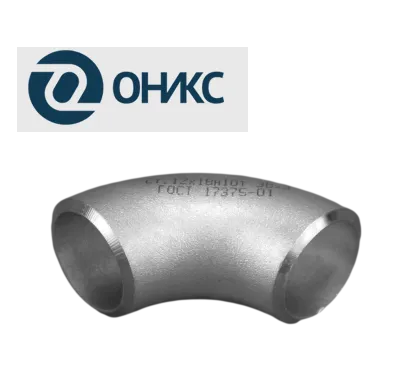

отводы рассчет 02.png

Что такое отвод?


Отводы - это крутоизогнутый стальной тип фитинга, соединяющий две трубы. При помощи отводов, можно изменить направление потока на линии, прикрепить вспомогательное оборудование к трубопроводу или соединить трубы одного диаметра, расположенные друг к другу под углом. Стальную деталь можно классифицировать по разным степеням изгиба: 45°, 60°, 90°, а также 180°. Самым популярным является отвод под углом в 90°. Изготавливают согласно нормативам ГОСТ 17375-01 и ГОСТ 30753-01.


Таблица 1. Основные параметры отводов по ГОСТ 30753 и ГОСТ 17375

Параметры ГОСТ 17375-01 ГОСТ 30753-01
Тип 3D 2D
Угол кривизны, R 1,5 DN равно DN
Углы отводов

45°, 60°, 90°, 180°

Длина длинные короткие
Внутренний диаметр, DN от 25 до 800 мм от 50 до 800 мм
Внешний диаметр, D от 32 до 820 мм от 50 до 820 мм
Толщина стенки, T от 2,0 до 32,0 мм от 4,0 до 36,0 мм
Давление, PN

до 16 МПа (160 кгс/см²)

Температура использования

от - 70°С до +450 °С

Способ присоединения

сварка

Способ изготовления

штамповка или протяжка по рогообразному сердечнику

Маркировка, нанесение

Чеканка, краска, наклейка

Маркировка, обозначение

1. ГОСТ

2. Марка стали

3. Диаметр

4. Толщина стенки


1 и 2 исполнение отводов


Первое исполнение отводов подходит к дюймовым трубам, изготовленным из зарубежных марок по международному стандарту ISO. В маркировке таких отводов указывается исполнение - индекс "1". Второе исполнение встречается в странах, работающих с фитингами по ГОСТ, они измеряются в мм. В маркировке второго исполнения цифра "2" не указывается. Есть различие по расчету диаметра: у отводов 1-го исп. диаметр указывают по внутреннему диаметру, а у отводов 2-го исп. по наружному.

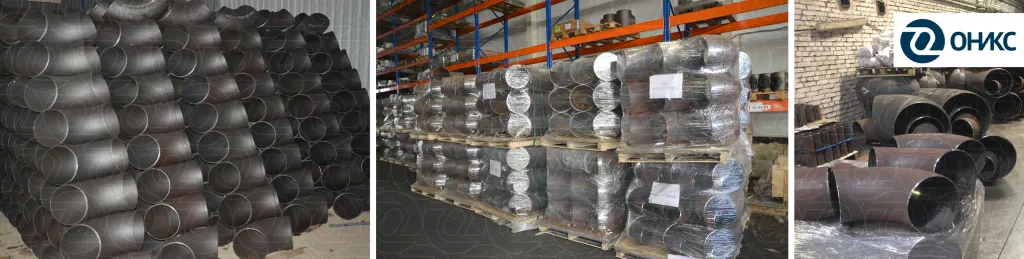

отводы ОНИКС 01.png

Тип отводов 2D и 3D


В двух стандартах прослеживается четкое разделение между отводами с выделением двух типов: 2D и 3D и если не знать разницу - есть риск запутаться. Разделение появилось из-за радиуса изгиба самой трубы, поэтому введено разделение: радиус кривизны осевой линии отводов по ГОСТ 30753 (2D) будет меньше, чем строительная длина отводов 3D по ГОСТ 17375.



  • ГОСТ 17375 = тип 3D, радиус кривизны R равен 1,5 диаметра.
  • ГОСТ 30753 = тип 2D, радиус кривизны R равен диаметру DN.

Среди отличий также прослеживается размер отвода, по ГОСТ 17375-01 вы получите более длинные отводы, а по ГОСТ 30753 - короткие.


Поднадзорность отводов

До 2014 года в маркировке и нормативных документах отводов можно было встретить индекс “П”, который обозначал “поднадзорность”. Индекс свидетельствовал о более серьезном контроле Ростехнадзора в ответственных участках трубопровода. О том, почему отменили положение, читайте подробнее в статье.


Места поворота в трубопроводе наиболее уязвимы, поэтому именно бесшовные отводы позволяют избегать аварийных ситуаций на линии трубопровода.
