При формировании заказа на фланцы и фланцевые соединения, мы советуем вам заранее подумать про дополнительную герметизацию конструкции. В компании «ОНИКС» вы можете приобрести неметаллические прокладки из паронита. Паронитовые прокладки предотвращают утечку в трубопроводе, служат надежным соединением и обладают высокими уплотнительными свойствами. Выбор прокладок зависит от транспортируемой среды и ее рабочих параметров. Применяются в трубопроводах и арматуре под фланцевые соединения.

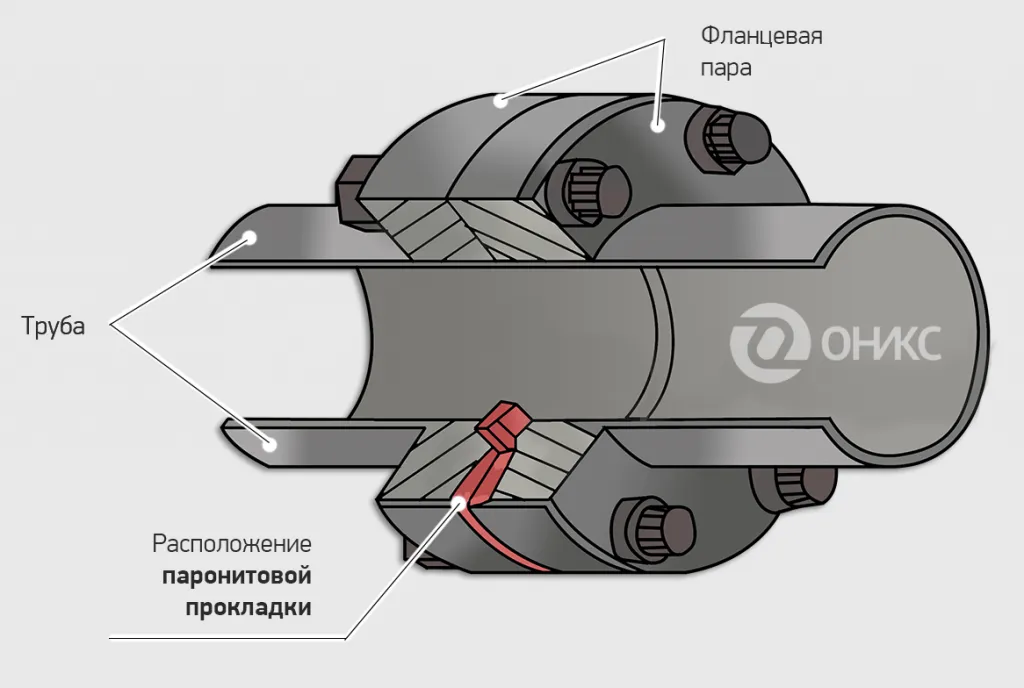

паронит. пр. установка - 2.png

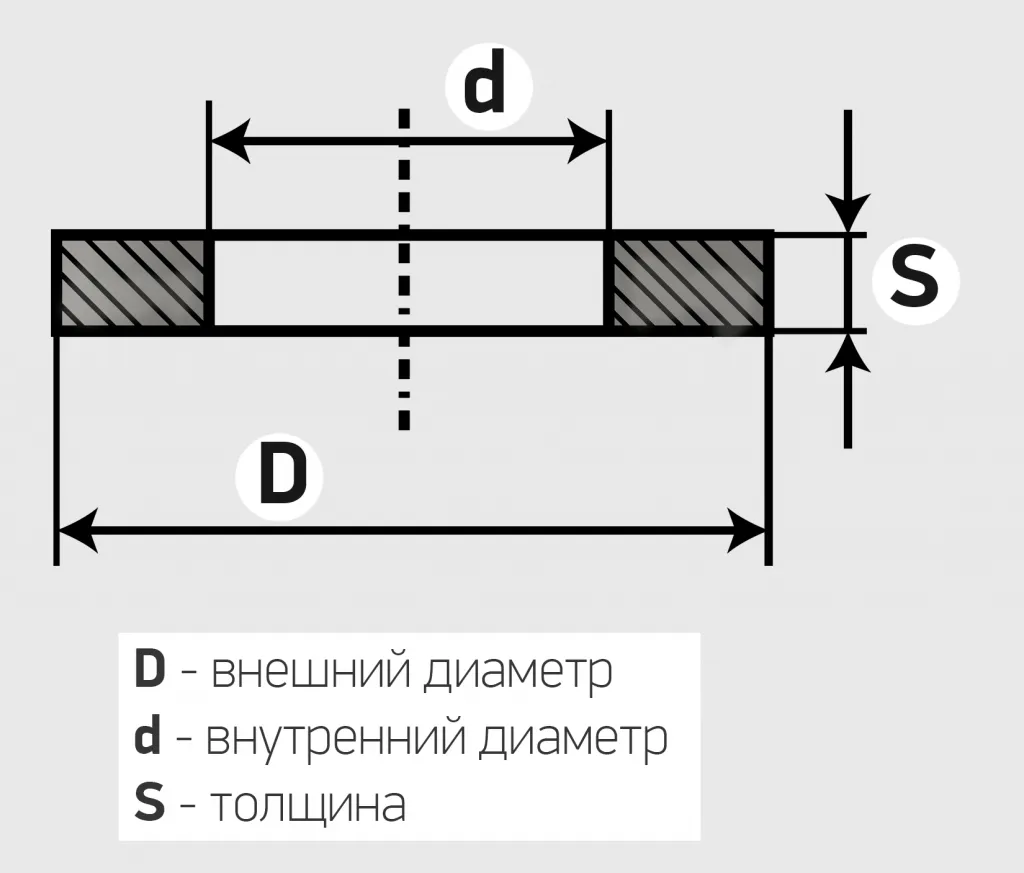

гост схема.png

Нормативные документы

Крепежные детали для фланцевых соединений трубопровода необходимо выбирать в соответствии с требованиями нормативных документов. Паронитовые прокладки регламентируются ГОСТ 15180-86


Технические характеристики при монтаже

Обратите внимание, что устанавливаемый крепеж должен идеально прилегать к рабочей поверхности изделия. При монтаже, паронитовую прокладку устанавливают в центр фланца, достигая ровного и четкого расположения. Уплотняющие прокладки для фланцевых соединений выдерживают высокую нагрузку, что особенно важно в работе. При использовании, материал приобретает тягучие свойства, заполняя собой все возможные стыки и зазоры, достигая максимальной герметизации и надежности. Стяжка и скрепление происходит благодаря деталям крепежа: шпилька, шайба, гайка, болт.


Смазывают ли паронитовую прокладку?

Перед сборкой фланцевого соединения паронитовые прокладки смазывают с обеих сторон. В качестве смазки используется графитовый порошок. Если исключить подобный подготовительный момент — паронитовая прокладка слипнется с материалом скрепляемого изделия. При замене детали, пришедший в негодность и прикипевший уплотнитель, предстоит срезать ножом — этот процесс травмирует поверхность фланцевого соединения, создавая трещины, порезы и углубления. В таком случае, эксплуатация деталей трубопровода потеряет необходимую герметичность и надежность.


Классификация прокладок по ГОСТ 15180-86

Ниже мы рассмотрим каждый из видов прокладок, а также соотношения условного давления МПа (кгс/см²) и допустимого условного прохода в мм. Высокий показатель устойчивости к воздействию химической, внутренней и внешней среде гарантирует правильно подобранная паронитовая прокладка на этапе формирования заказа. Существуют паронитовые прокладки в исполнениях А, Б, В, Г и Д и предназначены под определенные фланцевые пары — В (1); E (2) и F (3); C (4) и D (5); L (8) и M (9); B (1) и D (5).


исп по гост.png


Исполнение прокладки А - предназначено под фланцевую пару В (1).

Условное давление , МПа (кгс/см²)
Условный проход , мм
0,1; 0,25 (1; 2,5) 10-3000
0,63 (6,3) 10-2400
1,0 (10) 10-2000
1,6 (16) 10-1600
2,5 (25) 10-1400
4,0 (40) 10-1200

Исполнение прокладки Б, В - предназначено под фланцевую пару типов: E (2) и F (3); C (4) и D (5).

Условное давление , МПа (кгс/см²)
Условный проход , мм
0,1-4,0 (1,0-40) 10-800
6,3 (63) 10-600
10 (100) 10-400
16 (160) 15-300

Исполнение прокладки Г - предназначено под фланцевую пару типов L (8) и M (9).

Условное давление , МПа (кгс/см²)
Условный проход , мм
0,1-4,0 (1,0-40) 10-800
6,3 (63) 10-600
10 (100) 10-400
16 (160) 15-300
20 (200) 15-250


Исполнение прокладки Д - предназначено под фланцевую пару типов B (1) и D (5).


Условное давление , МПа (кгс/см²)
Условный проход , мм
0,1-0,63 (1,0-6,3) 40-800
1,0-4,0 (10-40) 25-800
6,3 (63) 25-600
10 (100) 25-400
16 (160) 25-300
20 (200) 25-250

Материал уплотнительных прокладок


Паронит получают методом прессовки каучуковой массы. Основной компонент массы — асбест и каучук с добавлением порошковых ингредиентов. Паронитовые прокладки выдерживают давление до 50 кг, рабочая температура — до +450 °С. Для повышения ряда технических свойств, встречаются паронитовые прокладки армированые металлической сеткой — ферронитовые прокладки.



ПОН. Марка паронита ПОН — марка общего назначения. Рабочая среда под материал ПОН: перегретая вода и пар, жидкий и газообразный амиак, газообразный и жидкий азот, кислород. Ставят на нефть и нефтепродукты. Рабочая температура от -50 °С до +450 °С.



ПОН-Б. Считается универсальным. Выдерживают воздействие агрессивных сред в сочетании с высоким давлением, температурой. Рабочая среда под материал ПОН-Б: перегретый паром и вода, спирт, солевые растворы, газообразный и жидкий аммиак, легкие и тяжелые нефтепродукты. Рабочая температура от -182 °C до + 450 °C.

Приобрести паронитовые прокладки ПОН-Б


➤ ПОН-А. Рабочая среда: парообразная, жидкая среды; конструкции, транспортирующие аммиачные соединения. Рабочая температура от - 40 °C до + 450 °C.
