Таблица подбора крепежа к воротниковым фланцам по ГОСТ

Темы:
Фланцы
База знаний
Дата публикации статьи: 01.03.2021 Дата актуализации статьи: 16.12.2024 12584

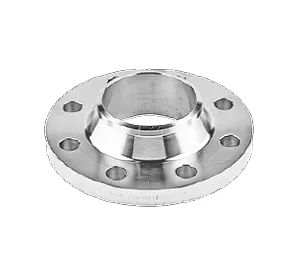

Фланец ворот.png

Подбор крепежа к воротниковым фланцам по ГОСТ 33259-15.





Виды крепежа

Каталог
Болты Шпильки Гайки Шайбы Фланцы воротниковые



Диаметр фланца DN Размеры PN фланца 1/2,5 PN фланца 6 PN фланца 10 PN фланца 16 PN фланца 25 PN фланца 40 PN фланца 63 PN фланца 100 PN фланца 160
DN 10     Болт - PN 6
М10х50 		PN 10
М12х50 		PN 16
М12х60 		PN 25
М12х60 		- - - -
Шпилька PN 1/2,5
М10х50 		PN 6
М10х60 		PN 10
М12х60 		PN 16
М12х70 		PN 25
М12х70 		PN 40
М12х70 		PN 63
М12х70 		PN 100
М12х70 		-
Кол-во отверстий во фланце 4 4 4 4 4 4 4 4
DN 15     Болт - PN 6
М10х50 		PN 10
М12х50 		PN 16
М12х60 		PN 25
М12х60 		- - - -
Шпилька PN 1/2,5
М10х60 		PN 6
М10х60 		PN 10
М12х60 		PN 16
М12х70 		PN 25
М12х70 		PN 40
М12х70 		PN 63
М12х80 		PN 100
М12х80 		PN 160
М12х80
Кол-во отверстий во фланце 4 4 4 4 4 4 4 4 4
DN 20     Болт - PN 6
М10х50 		PN 10
М12х60 		PN 16
М12х60 		PN 25
М12х60 		- - - -
Шпилька PN 1/2,5
М10х60 		PN 6
М10х60 		PN 10
М12х70 		PN 16
М12х70 		PN 25
М12х70 		PN 40
М12х70 		PN 63
М16х90 		PN 100
М16х90 		PN 160
М16х100
Кол-во отверстий во фланце 4 4 4 4 4 4 4 4 4
DN 25     Болт - PN 6
М10х50 		PN 10
М12х60 		PN 16
М12х60 		PN 25
М12х60 		- - - -
Шпилька PN 1/2,5
М10х60 		PN 6
М10х60 		PN 10
М12х70 		PN 16
М12х70 		PN 25
М12х70 		PN 40
М12х70 		PN 63
М16х90 		PN 100
М16х100 		PN 160
М16х100
Кол-во отверстий во фланце 4 4 4 4 4 4 4 4 4
DN 32     Болт - PN 6
М12х60 		PN 10
М16х60 		PN 16
М16х60 		PN 25
М16х70 		- - - -
Шпилька PN 1/2,5
М12х60 		PN 6
М12х70 		PN 10
М16х80 		PN 16
М16х80 		PN 25
М16х90 		PN 40
М16х90 		PN 63
М20х110 		PN 100
М20х110 		PN 160
М20х110
Кол-во отверстий во фланце 4 4 4 4 4 4 4 4 4
DN 40     Болт - PN 6
М12х60 		PN 10
М16х55 		PN 16
М16х70 		PN 25
М16х70 		- - - -
Шпилька PN 1/2,5
М12х60 		PN 6
М12х70 		PN 10
М16х80 		PN 16
М16х80 		PN 25
М16х90 		PN 40
М16х90 		PN 63
М20х110 		PN 100
М20х110 		PN 160
М20х120
Кол-во отверстий во фланце 4 4 4 4 4 4 4 4 4
DN 50     Болт - PN 6
М12х60 		PN 10
М16х65 		PN 16
М16х70 		PN 25
М16х70 		- - - -
Шпилька PN 1/2,5
М12х60 		PN 6
М12х70 		PN 10
М16х80 		PN 16
М16х80 		PN 25
М16х90 		PN 40
М16х90 		PN 63
М20х110 		PN 100
М24х130 		PN 160
М24х130
Кол-во отверстий во фланце 4 4 4 4 4 4 4 4 4
DN 65     Болт - PN 6
М12х60 		PN 10
М16х70 		PN 16
М16х70 		PN 25
М16х80 		- - - -
Шпилька PN 1/2,5
М12х60 		PN 6
М12х70 		PN 10
М16х90 		PN 16
М16х90 		PN 25
М16х90 		PN 40
М16х100 		PN 63
М20х120 		PN 100
М24х140 		PN 160
М24х140
Кол-во отверстий во фланце 4 4 4 4 8 8 8 8 8
DN 80     Болт - PN 6
М16х70 		PN 10
М16х70 		PN 16
М16х70 		PN 25
М16х80 		- - - -
Шпилька PN 1/2,5
М16х80 		PN 6
М16х80 		PN 10
М16х90 		PN 16
М16х90 		PN 25
М16х90 		PN 40
М16х100 		PN 63
М20х120 		PN 100
М24х140 		PN 160
М24х140
Кол-во отверстий во фланце 4 4 4 4 8 8 8 8 8
DN 100     Болт - PN 6
М16х70 		PN 10
М16х80 		PN 16
М16х70 		PN 25
М20х90 		- - - -
Шпилька PN 1/2,5
М16х80 		PN 6
М16х80 		PN 10
М16х90 		PN 16
М16х90 		PN 25
М20х110 		PN 40
М20х110 		PN 63
М24х130 		PN 100
М27х150 		PN 160
М27х160
Кол-во отверстий во фланце 4 4 8 8 8 8 8 8 8
DN 125     Болт - PN 6
М16х70 		PN 10
М16х80 		PN 16
М16х80 		PN 25
М24х100 		- - - -
Шпилька PN 1/2,5
М16х80 		PN 6
М16х90 		PN 10
М16х90 		PN 16
М16х90 		PN 25
М24х120 		PN 40
М24х120 		PN 63
М27х150 		PN 100
М30х170 		PN 160
М30х180
Кол-во отверстий во фланце 8 8 8 8 8 8 8 8 8
DN 150     Болт - PN 6
М16х70 		PN 10
М20х80 		PN 16
М20х80 		PN 25
М24х100 		- - - -
Шпилька PN 1/2,5
М16х80 		PN 6
М16х90 		PN 10
М20х100 		PN 16
М20х100 		PN 25
М24х130 		PN 40
М24х130 		PN 63
М30х160 		PN 100
М30х180 		PN 160
М30х190
Кол-во отверстий во фланце 8 8 8 8 8 8 8 12 12
DN 175     Болт - PN 6
М16х80 		PN 10
М20х80 		PN 16
М20х90 		PN 25
М24х100 		- - - -
Шпилька PN 1/2,5
М16х80 		PN 6
М16х90 		PN 10
М20х100 		PN 16
М20х110 		PN 25
М24х130 		PN 40
М27х150 		PN 63
М30х170 		PN 100
М30х180 		PN 160
М30х200
Кол-во отверстий во фланце 8 8 8 8 12 12 12 12 12
DN 200     Болт - PN 6
М16х80 		PN 10
М20х80 		PN 16
М20х90 		PN 25
М24х100 		- - - -
Шпилька PN 1/2,5
М16х80 		PN 6
М16х90 		PN 10
М20х100 		PN 16
М20х110 		PN 25
М24х140 		PN 40
М27х150 		PN 63
М30х170 		PN 100
М36х210 		PN 160
М36х220
Кол-во отверстий во фланце 8 8 8 12 12 12 12 12 12
DN 225     Болт - PN 6
М16х80 		PN 10
М20х80 		PN 16
М20х90 		PN 25
М27х110 		- - - -
Шпилька PN 1/2,5
М16х80 		PN 6
М16х90 		PN 10
М20х100 		PN 16
М20х110 		PN 25
М27х130 		PN 40
М30х170 		PN 63
М30х180 		PN 100
М36х210 		PN 160
М36х230
Кол-во отверстий во фланце 8 8 8 12 12 12 12 12 12
DN 250     Болт - PN 6
М 16х80 		PN 10
М 20х80 		PN 16
М 24х100 		PN 25
М 27х110 		- - - -
Шпилька PN 1/2,5
М16х90 		PN 6
М16х90 		PN 10
М20х110 		PN 16
М24х120 		PN 25
М27х140 		PN 40
М30х170 		PN 63
М36х200 		PN 100
М36х220 		PN 160
М36х240
Кол-во отверстий во фланце 12 12 12 12 12 12 12 12 12
DN 300     Болт - PN 6
М20х90 		PN 10
М20х90 		PN 16
М24х100 		PN 25
М27х120 		- - - -
Шпилька PN 1/2,5
М20х100 		PN 6
М20х100 		PN 10
М20х110 		PN 16
М24х130 		PN 25
М27х150 		PN 40
М30х180 		PN 63
М36х210 		PN 100
М42х260 		PN 160
М42х270
Кол-во отверстий во фланце 12 12 12 12 16 16 16 16 16
DN 350     Болт - PN 6
М20х90 		PN 10
М20х90 		PN 16
М24х110 		PN 25
М30х130 		- - - -
Шпилька PN 1/2,5
М20х100 		PN 6
М20х100 		PN 10
М20х110 		PN 16
М24х130 		PN 25
М30х170 		PN 40
М30х190 		PN 63
М36х220 		PN 100
М48х290 		-
Кол-во отверстий во фланце 12 12 16 16 16 16 16 16 -
DN 400     Болт - PN 6
М20х90 		PN 10
М24х100 		PN 16
М27х120 		PN 25
М30х130 		- - - -
Шпилька PN 1/2,5
М20х100 		PN 6
М20х100 		PN 10
М24х120 		PN 16
М27х150 		PN 25
М30х170 		PN 40
М36х220 		PN 63
М42х250 		PN 100
М48х300 		-
Кол-во отверстий во фланце 16 16 16 16 16 16 16 16 -
DN 450     Болт - PN 6
М20х90 		PN 10
М24х100 		PN 16
М27х120 		PN 25
М30х140 		- - - -
Шпилька PN 1/2,5
М20х110 		PN 6
М20х110 		PN 10
М24х130 		PN 16
М27х150 		PN 25
М30х180 		PN 40
М36х220 		- - -
Кол-во отверстий во фланце 16 16 20 20 20 20 - - -
DN 500     Болт - PN 6
М20х90 		PN 10
М24х100 		PN 16
М30х140 		PN 25
М36х160 		- - - -
Шпилька PN 1/2,5
М20х110 		PN 6
М20х110 		PN 10
М24х130 		PN 16
М30х170 		PN 25
М36х200 		PN 40
М42х240 		PN 63
М48х280 		- -
Кол-во отверстий во фланце 16 16 20 20 20 20 20 - -
DN 600     Болт - PN 6
М24х100 		PN 10
М27х100 		PN 16
М36х150 		PN 25
М36х160 		- - - -
Шпилька PN 1/2,5
М24х120 		PN 6
М24х120 		PN 10
М27х140 		PN 16
М36х190 		PN 25
М36х210 		PN 40
М48х260 		PN 63
М52х300 		- -
Кол-во отверстий во фланце 20 20 20 20 20 20 20 - -
DN 700     Болт - PN 6
М24х110 		PN 10
М27х110 		PN 16
М36х150 		PN 25
М42х180 		- - - -
Шпилька PN 1/2,5
М24х120 		PN 6
М24х120 		PN 10
М27х140 		PN 16
М36х200 		PN 25
М42х230 		PN 40
М48х270 		PN 63
М52х310 		- -
Кол-во отверстий во фланце 24 24 24 24 24 24 24 - -
DN 800     Болт - PN 6
М27х110 		PN 10
М30х110 		PN 16
М36х150 		PN 25
М42х180 		- - - -
Шпилька PN 1/2,5
М27х130 		PN 6
М27х130 		PN 10
М30х150 		PN 16
М36х200 		PN 25
М42х240 		PN 40
М52х300 		PN 63
М56х340 		- -
Кол-во отверстий во фланце 24 24 24 24 24 24 24
DN 900     Болт - PN 6
М27х110 		PN 10
М30х115 		PN 16
М36х160 		- - - - -
Шпилька PN 1/2,5
М27х130 		PN 6
М27х130 		PN 10
М30х150 		PN 16
М36х210 		PN 25
М48х260 		PN 40
М52х300 		PN 63
М56х340 		- -
Кол-во отверстий во фланце 24 24 28 28 28 28 28 - -
DN 1000     Болт - PN 6
М27х120 		PN 10
М30х115 		PN 16
М42х170 		- - - - -
Шпилька PN 1/2,5
М27х130 		PN 6
М27х130 		PN 10
М30х150 		PN 16
М42х230 		PN 25
М52х270 		PN 40
М52х310 		PN 63
М64х370 		- -
Кол-во отверстий во фланце 28 28 28 28 28 28 28 - -
DN 1200     Болт - - - - - - - - -
Шпилька PN 1/2,5
М27х130 		PN 6
М30х140 		PN 10
М36х180 		PN 16
М48х240 		PN 25
М52х280 		PN 40
М56х320 		PN 63
М72х400 		- -
Кол-во отверстий во фланце 32 32 32 32 32 32 32
DN 1400     Болт - - - - - - - - -
Шпилька PN 1/2,5
М27х130 		PN 6
М30х160 		- - - - - - -
Кол-во отверстий во фланце 36 36 - - - - - - -
DN 1600     Болт - - - - - - - - -
Шпилька PN 1/2,5
М27х130 		PN 6
М30х170 		- - - - - - -
Кол-во отверстий во фланце 40 40 - - - - - - -


Подбор крепежа к плоским фланцам - перейти
