Типы фланцев: плоские, воротниковые, свободные

Что такое фланцы? Фланец - это стальной диск или стальное кольцо со сквозным центральным отверстием для прохождения внутреннего потока среды. В равном удалении от центра расположены отверстия для крепежа. Применяют для соединения линий магистрального и проходящего трубопровода между собой, для присоединения к арматуре, а также для того, чтобы соединить трубопровод с каким-либо оборудованием.

Стальные фланцы делятся на 6 видов по ГОСТ 33259-15. Согласно нормативу, каждый содержит четкие и утвержденные наименования. Однако, в обычной жизни, при заказе и реализации трубопроводных проектов, используют сокращенные варианты. Ниже вы увидите «разговорный» вариант в качестве основного и «нормативный» в скобках. Каждый тип фланца имеет числовое обозначение. Виды фланцев можно разделить на три типа - плоский, юбочный и свободный, где некоторые из них имеют еще несколько подгрупп.

Какие существуют типы фланцев?

➤ Плоские фланцы

• Тип 01 - плоские фланцы (ф. стальной плоский приварной).
• Перейти в каталог

Один из наиболее часто используемых фланцев для трубопроводных систем низкого давления и средней температуры. Фланцы типа 01 надеваются на трубу внахлест и имеют чуть больший внутренний диаметр, чем диаметр трубы. Соединение с трубой происходит при помощи двойного сварного шва. В основном используются для жидких сред с низким давлением. Сегодня эти фланцы очень часто можно найти в трубопроводах водоснабжения, систем с сжатым воздухом низкого давления, в технологических линиях для таких веществ, как пар, масло, газ, нефтепродукты и т.д.

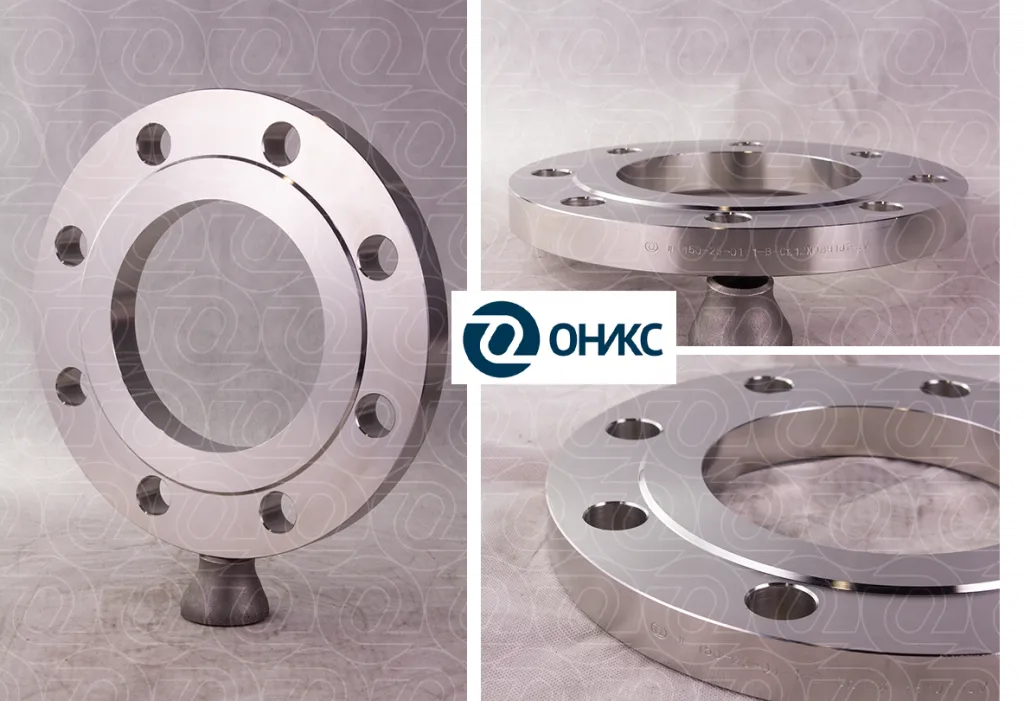

➤ Свободные фланцы

• Тип 02 - фланец на приварном кольце (ф. стальной плоский свободный на приварном кольце).
• Тип 03 - фланец на отбортовке (ф. стальной плоский свободный на отбортовке).
• Тип 04 - фланец на хомуте под приварку (ф. стальной плоский свободный на хомуте под приварку).

Такой тип фланцев представляет собой две отдельных детали: свободное кольцо с отверстиями для крепежа и приварное кольцо меньшего диаметра. Сперва на трубу устанавливают более крупный диск, а после к трубе приваривают кольцо. Если фланец остается неизменным, то приварное кольцо можно заменить при проведении ремонтных работ. Изготавливаются методом резки. Свободные фланцы поставляют в виде полного комплекта (фланец+кольцо) или частично. В отличии от других типов, свободные могут быть выполнены только в одном исполнении, тогда как кольцо можно переточить в исполнения A-M. Кольцо выступает в роли уплотнительной поверхностью для ответной стыковки. Встречаются также свободные фланцы на отбортовке и хомуте. Фланцы типов 02-04 незаменимы при частом ремонте или регулярных проверках соединения трубопроводной линии.

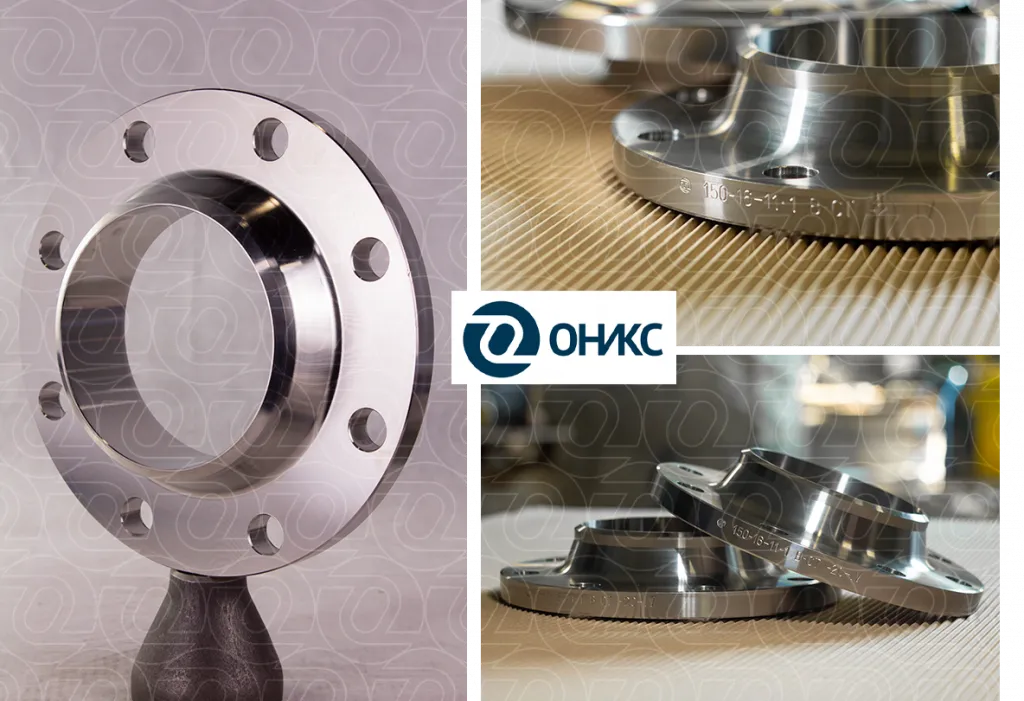

➤ Юбочные фланцы

• Тип 11 - воротниковый фланец (ф. стальной приварной встык)
• Тип 21 - фланец арматуры (ф. корпуса арматуры)
• Перейти в каталог

Воротниковые фланцы называют также юбочными, приварными встык или фланцами с горловиной. Воротник выступает над окружностью, обеспечивая надежную механическую прочность. Существует две конструкции фланцев с приварной горловиной: для стыковки с трубопроводом и корпусом арматуры. Во время монтажа фаска сварного шва соединяется с концом трубы. Каноническая форма воротника обеспечивает более плавное распределение сил давления вдоль перехода от трубы к основанию фланца, помогая выдерживать более высокое давление и более высокую температуру.

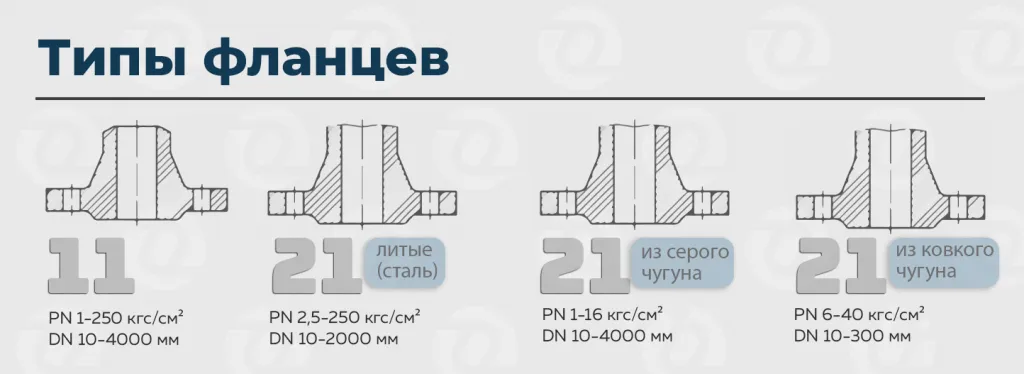

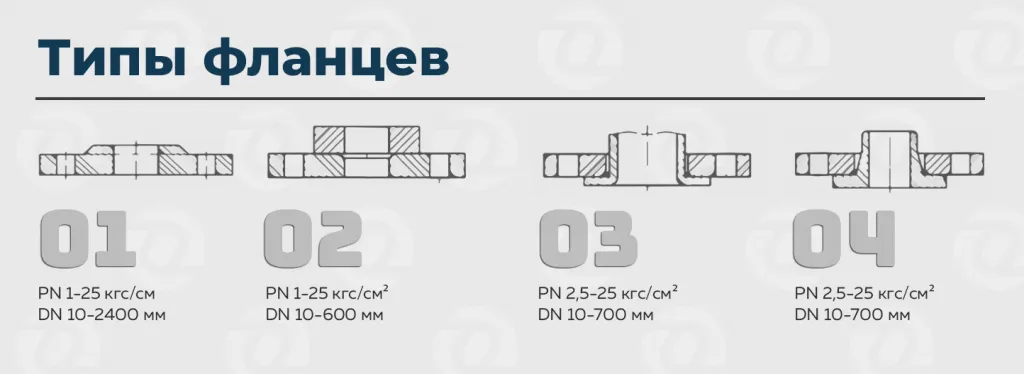

Применяемость типов фланцев: соотношение доступных диаметров и давления.

Разделение фланцев по типам упрощает выбор. Каждый тип закрывает потребность в определенном сценарии дальнейшего использования. Можно сказать, что разделение происходит по категориям, с разделением на выбор рабочей среды,  деталей для использования. Например для агрессивных внешних условий идеально подходят воротниковые фланцы, они же выдерживают и максимальные показатели по доступному условному давлению. А если требуется частые взаимодействия с фланцевым соединением - подойдут типы свободных фланцев.

Некоторые фланцы имеют ограничения по допустимым условным диаметрам - этот фактор тоже стоит учитывать. Например, плоские стальные фланцы бывают только до 2400 мм, тогда как тип 11 и тип 21 встречаются до 4000 мм. Воротниковые фланцы существуют с расширенными предложениями по давлению и воротники можно изготовить с большим диаметром. Обратите внимание, что тип 21 выполняют трех видов: стальные литые, литые из серого или ковкого чугуна. К примеру, у фланцев арматуры диапазон диаметра из серого чугуна будет выше, чем из стали. А ковкий чугун наименее богат диаметрами, чем его другие виды.
