Типы плоских фланцев
Плоские фланцы DN 200
Плоские стальные фланцы DN 200 выпускаются по ГОСТ 33259-2015 (тип 01) из четырёх марок стали: конструкционной 20, хладостойкой 09Г2С, нержавеющей 12Х18Н10Т и молибденсодержащей 10Х17Н13М2Т. Эта линейка материалов позволяет применять фланцы на трубопроводах с водой, паром, неагрессивными жидкостями и газами, а также в агрессивных средах — кислоты, хлориды, морская вода. Уплотнительная поверхность («зеркало») исполняется в семи стандартных вариантах: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения K (6) под линзовую прокладку и J (7) под овальную для плоского типа не нормированы. Номинальное давление лежит в диапазоне от 6 до 25 кгс/см².
Фланцы Ду 200 широко применяются в трубопроводных системах среднего и высокого давления для создания надёжных разъёмных соединений и подключения оборудования. Основные сферы — магистральные сети водоснабжения и теплоснабжения, промышленные технологические линии, а также вентиляционные системы и системы дымоудаления большой производительности. Благодаря диаметру 200 мм они обеспечивают значительную пропускную способность и одновременно сохраняют компактность, удобную для сборки.
Монтаж ведётся приваркой к трубе двумя угловыми сварными швами, после чего ответные фланцы стягиваются болтами или шпильками с равномерной затяжкой. Между уплотнительными поверхностями закладывается прокладка, гарантирующая герметичность в температурном диапазоне от -70 до +300 °С для углеродистых и низколегированных марок, и до +600 °С для нержавеющих исполнений. Такое разъёмное соединение легко разбирается и собирается повторно, что упрощает ремонт и обслуживание.
Каждая партия фланцев проходит обязательный заводской контроль геометрии, механических свойств и химического состава. Нержавеющие образцы дополнительно тестируются на стойкость к межкристаллитной коррозии. Отгрузка сопровождается полным комплектом документации: паспорт, сертификат на металл и протоколы испытаний. Такой пакет даёт исчерпывающее подтверждение качества и происхождения каждого изделия, ускоряет приёмку трубопровода надзорными органами.

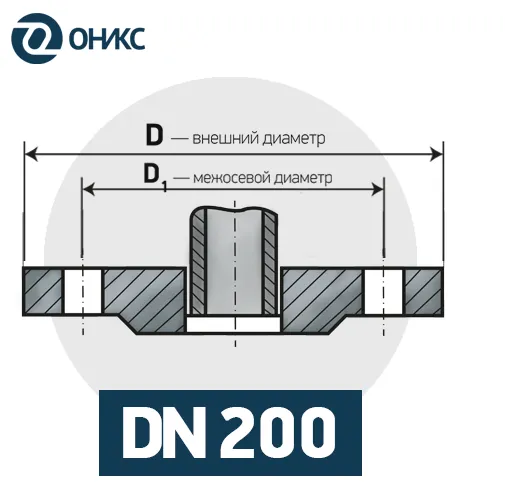

Размеры фланцев DN 200 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 258 | 22 | 315 | 222 | 3 | 18 | 8 | 280 | 5,9 | М16х80 | М16х90 |
| 10 | 268 | 24 | 335 | 222 | 3 | 22 | 8 | 295 | 8,05 | М20х90 | М20х110 |
| 16 | 268 | 30 | 335 | 222 | 3 | 22 | 12 | 295 | 10,2 | М20х90 | М20х120 |
| 25 | 278 | 32 | 360 | 222 | 3 | 26 | 12 | 310 | 13,3 | М24х100 | М24х140 |
