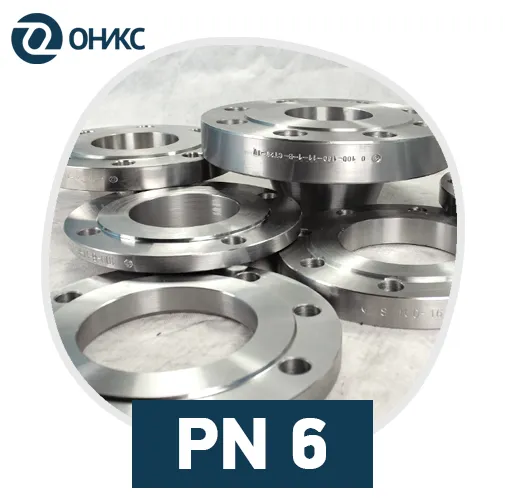

Фланцы стальные плоские PN 6
Фланцы на условное давление 6 кгс/см² изготавливаются из четырёх марок стали: углеродистой 20, хладостойкой 09Г2С, нержавеющей 12Х18Н10Т и молибденсодержащей 10Х17Н13М2Т. Такой набор материалов позволяет применять их в средах от обычной воды до кислот и хлоридов, а также в суровых климатических условиях — сталь 09Г2С сохраняет ударную вязкость до -70 °С. Производство ведётся по ГОСТ 33259-2015, который заменил собой прежние нормативы и унифицировал все типоразмеры.
Конструктивно уплотнительная поверхность («зеркало») фланца исполняется в семи вариантах: B (1) до DN 1200 мм; C (4), D (5), E (2), F (3), L (8) и M (9) до DN 800 мм. Важно помнить, что для плоских фланцев не применяются исполнения K (6) под линзовую прокладку и J (7) под прокладку овального сечения — они характерны только для воротниковых моделей. Таким образом, подбор нужного уплотнения не вызывает затруднений, а сам фланец остаётся простым и технологичным в изготовлении.
Фланец стальной плоский PN 6 широко применяется для разъёмных соединений в трубопроводах низкого давления: хозяйственно-питьевом водоснабжении, системах вентиляции и кондиционирования, технологических линиях с неагрессивными жидкостями и газами. Монтаж сводится к надеванию фланца на трубу и фиксации двумя угловыми сварными швами, после чего стык стягивается болтами или шпильками. Такой способ даёт быстрое обслуживание и лёгкую замену арматуры без демонтажа всей линии. Герметичность сохраняется при рабочих температурах от -70 до +300 °С для углеродистых и низколегированных марок, а нержавеющие варианты допускают нагрев до +600 °С.
Вся продукция проходит обязательный заводской контроль: проверяются геометрические размеры, механические свойства и химический состав. Нержавеющие образцы дополнительно тестируются на стойкость к межкристаллитной коррозии. Отгрузка сопровождается полным пакетом документов — паспорт, сертификат на металл и протоколы испытаний. Это гарантирует полное подтверждение качества и легальность происхождения каждой детали, что значительно ускоряет приёмку трубопровода надзорными органами.
| Доступные исполнения для PN 6 | Чертеж фланца по ГОСТ 33259-15 |
|---|---|
 |
 |
Размеры фланцев PN 6 по ГОСТ 33259-15
| DN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 12 | 80 | 19 | 2 | 11 | 4 | 55 | 0,33 | М10х50 | М10х60 |
| 20 | 50 | 14 | 90 | 26 | 2 | 11 | 4 | 65 | 0,53 | М10х50 | М10х60 |
| 25 | 60 | 14 | 100 | 33 | 2 | 14 | 4 | 75 | 0,64 | М10х50 | М10х60 |
| 32 | 70 | 15 | 120 | 39 | 2 | 14 | 4 | 90 | 1,02 | М12х60 | М12х70 |
| 40 | 80 | 16 | 130 | 46 | 3 | 14 | 4 | 100 | 1,21 | М12х60 | М12х70 |
| 50 | 90 | 16 | 140 | 59 | 3 | 14 | 4 | 110 | 1,33 | М12х60 | М12х70 |
| 65 | 110 | 16 | 160 | 78 | 3 | 14 | 4 | 130 | 1,63 | М12х60 | М12х70 |
| 80 | 128 | 18 | 185 | 91 | 3 | 18 | 4 | 150 | 2,44 | М16х70 | М16х80 |
| 100 | 148 | 18 | 205 | 100 | 3 | 18 | 4 | 170 | 2,85 | М16х70 | М16х80 |
| 125 | 178 | 20 | 235 | 135 | 3 | 18 | 8 | 200 | 3,88 | М16х70 | М16х90 |
| 150 | 202 | 20 | 260 | 161 | 3 | 18 | 8 | 225 | 4,65 | М16х70 | М16х90 |
| 200 | 258 | 22 | 315 | 222 | 3 | 18 | 8 | 280 | 5,9 | М16х80 | М16х90 |
| 250 | 312 | 23 | 370 | 273 | 3 | 18 | 12 | 335 | 7,7 | М16х80 | М16х90 |
| 300 | 365 | 24 | 435 | 325 | 4 | 22 | 12 | 395 | 10,3 | М20х90 | М20х110 |
| 350 | 415 | 26 | 485 | 377 | 4 | 22 | 12 | 445 | 12,6 | М20х90 | М20х110 |
| 400 | 465 | 28 | 535 | 426 | 4 | 22 | 16 | 495 | 15,2 | М20х90 | М20х110 |
| 450 | 520 | 30 | 590 | 480 | 4 | 22 | 20 | 550 | 17,3 | М20х90 | М20х110 |
| 500 | 570 | 29 | 640 | 530 | 4 | 22 | 16 | 600 | 19,7 | М20х90 | М20х110 |
| 600 | 670 | 30 | 755 | 630 | 5 | 26 | 20 | 705 | 26,2 | М24х100 | М24х130 |
| 700 | 775 | 32 | 860 | 720 | 5 | 26 | 24 | 810 | 36,7 | М24х110 | М24х130 |
| 800 | 880 | 32 | 975 | 820 | 5 | 30 | 24 | 920 | 46,1 | М27х110 | М27х140 |
| 900 | 980 | 34 | 1075 | 920 | 5 | 30 | 24 | 1020 | 55,1 | М27х110 | М27х140 |
| 1000 | 1080 | 36 | 1175 | 1020 | 5 | 30 | 28 | 1120 | 64,4 | М27х120 | М27х150 |
| 1200 | 1295 | 39 | 1400 | 1220 | 5 | 33 | 32 | 1340 | 99 | - | М30х170 |
