Типы плоских фланцев
Плоские стальные фланцы диаметром 700 мм
Фланцы DN 700 производят из четырёх марок стали: углеродистой 20, низколегированной 09Г2С, нержавеющих 12Х18Н10Т и 10Х17Н13М2Т. Конструктивно предусмотрено семь исполнений: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Типы K (6) и J (7) для плоской серии не выполняются. Рабочее давление — от 2,5 до 25 кгс/см².
Плоские фланцы диаметром 700 мм применяют в трубопроводных системах большого сечения. Их монтируют на магистральных водоводах, тепловых сетях, нефтегазовых линиях. Активно используют в химической, энергетической и металлургической промышленности — везде, где необходимо надёжное разъёмное соединение.
Плоское исполнение фиксируется на трубе одним или двумя кольцевыми сварными швами. Это простое и экономичное решение для умеренных нагрузок. Углеродистые стали 20 и 09Г2С надёжны при транспортировке воды, пара и неагрессивных сред. Нержавеющие 12Х18Н10Т и 10Х17Н13М2Т обеспечивают коррозионную стойкость в агрессивных и пищевых продуктах.
Каждая партия проходит обязательный заводской контроль геометрии и механических свойств. Нержавеющие образцы при необходимости испытывают на стойкость к межкристаллитной коррозии. Отгрузка сопровождается паспортом, сертификатом на прокат и протоколами испытаний. Такой пакет документов гарантирует полную прозрачность поставок и ускоряет ввод трубопровода в эксплуатацию.

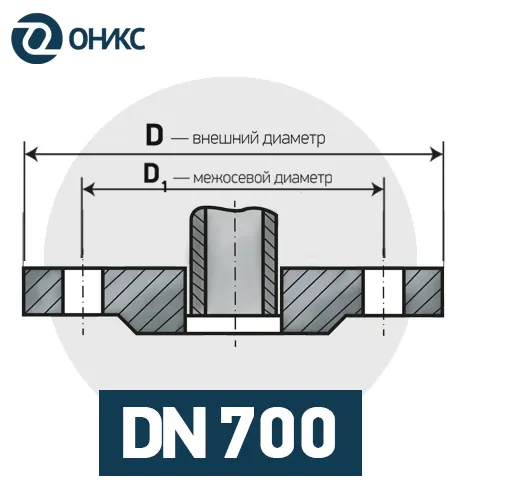

Размеры фланцев DN 700 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 775 | 32 | 860 | 720 | 5 | 26 | 24 | 810 | 36,7 | М24х110 | М24х130 |
| 10 | 800 | 39 | 895 | 720 | 5 | 30 | 24 | 840 | 59,5 | М27х120 | М27х150 |
| 16 | 800 | 52 | 910 | 720 | 5 | 39 | 24 | 840 | 84,2 | М36х160 | М36х200 |
| 25 | 820 | 60 | 960 | 720 | 5 | 45 | 24 | 840 | 127 | М42х180 | М42х230 |
