Типы плоских фланцев
Плоские фланцы DN 250
Плоские стальные фланцы DN 250 изготавливаются по ГОСТ 33259-2015 (тип 01) из четырёх марок стали: конструкционной 20, хладостойкой 09Г2С, нержавеющей 12Х18Н10Т и молибденсодержащей 10Х17Н13М2Т. Благодаря такому набору материалов они пригодны для перекачивания воды, пара, неагрессивных жидкостей и газов, а также стойки к кислотам, хлоридам и другим агрессивным средам. Уплотнительная поверхность («зеркало») выполняется в семи стандартных исполнениях: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения K (6) под линзовую прокладку и J (7) под овальную для плоских фланцев не предусмотрены. Номинальное давление лежит в диапазоне от 6 до 25 кгс/см².
Фланцы Ду 250 широко применяются в трубопроводных системах среднего давления для создания разъёмных соединений и подключения оборудования. Их основная сфера — магистральные трубопроводы водоснабжения, тепловые сети, промышленные технологические линии и вентиляционные системы большой производительности. Благодаря диаметру 250 мм они обеспечивают значительную пропускную способность и одновременно остаются удобными для монтажа и обслуживания.
Монтаж выполняется приваркой к трубе двумя угловыми сварными швами, после чего ответные фланцы стягиваются болтами или шпильками. Между уплотнительными поверхностями закладывается прокладка, гарантирующая герметичность в широком температурном интервале: от -70 до +300 °С для углеродистых и низколегированных марок, и до +600 °С для нержавеющих исполнений. Такое соединение легко разбирается и собирается повторно, что значительно упрощает ремонт и обслуживание трубопровода.
Каждая партия фланцев проходит обязательный заводской контроль геометрии, механических свойств и химического состава. Нержавеющие образцы дополнительно проверяются на стойкость к межкристаллитной коррозии. Отгрузка сопровождается полным пакетом документов: паспорт, сертификат на металл и протоколы испытаний. Этот набор полностью подтверждает качество и происхождение каждой детали, ускоряет приёмку трубопровода надзорными органами.

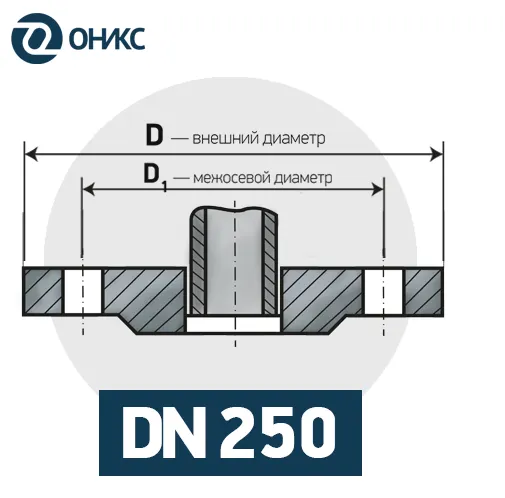

Размеры фланцев DN 250 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 312 | 23 | 370 | 273 | 3 | 18 | 12 | 335 | 7,7 | М16х80 | М16х90 |
| 10 | 32 | 26 | 390 | 273 | 3 | 22 | 12 | 350 | 10,7 | М20х80 | М20х110 |
| 16 | 32 | 31 | 405 | 273 | 3 | 26 | 12 | 355 | 14,5 | М24х100 | М24х120 |
| 25 | 335 | 34 | 425 | 273 | 3 | 30 | 12 | 370 | 18,9 | М27х110 | М27х140 |
