Типы плоских фланцев

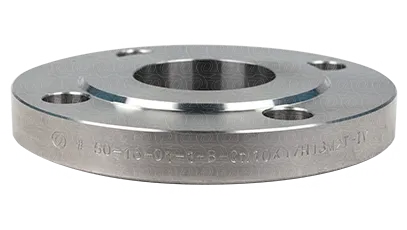

Плоские стальные фланцы диаметром 1000 мм
Фланцы DN 1000 выпускают из четырёх марок стали: углеродистой 20, низколегированной 09Г2С, а также нержавеющих 12Х18Н10Т и 10Х17Н13М2Т. Конструктивно реализовано только исполнение B (1). Остальные варианты — C (4), D (5), E (2), F (3), L (8), M (9) — для данного диаметра не предусмотрены. Номинальное давление лежит в пределах от 6 до 16 кгс/см².
Крупногабаритные детали предназначены для магистральных и промышленных трубопроводов большого сечения. Основная сфера их использования — системы, где критически важны высокая пропускная способность и безупречная надёжность стыков. Фланцы DN 1000 задействуют на водоводах, тепловых сетях, нефтегазовых линиях, а также в химической и энергетической отраслях для подключения реакторов, турбинного оборудования и ёмкостного парка.
Плоская конструкция приваривается к трубе одним или двумя кольцевыми швами, что даёт простое и ремонтопригодное соединение. Углеродистые марки 20 и 09Г2С подходят для транспортировки воды, пара и неагрессивных сред. Нержавеющие 12Х18Н10Т и 10Х17Н13М2Т обеспечивают коррозионную стойкость при контакте с химически активными и пищевыми продуктами.
Каждая партия проходит заводскую проверку геометрии и механических характеристик. Нержавеющие образцы при необходимости тестируют на межкристаллитную коррозию. К отгрузке прилагают паспорт, сертификат на металлопрокат и протоколы испытаний. Такой пакет документов даёт документальное подтверждение происхождения и ускоряет ввод трубопровода в эксплуатацию.

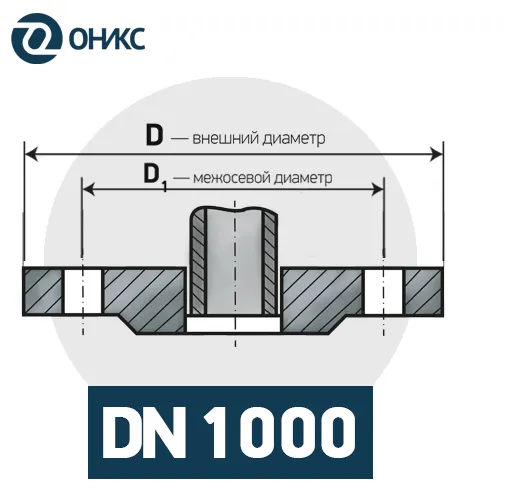

Размеры фланцев DN 1000 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1080 | 36 | 1175 | 1020 | 5 | 30 | 28 | 1120 | 64,4 | М27х120 | М27х150 |
| 10 | 1110 | 48 | 1220 | 1020 | 5 | 33 | 28 | 1160 | 118,4 | М30х140 | М30х180 |
| 16 | 1110 | 63 | 1255 | 1020 | 5 | 45 | 28 | 1170 | 179,4 | М42х190 | М42х240 |
