Плоские фланцы DN 50

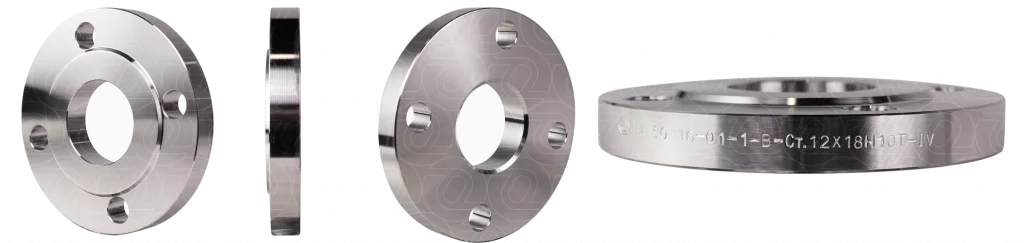

Плоские стальные фланцы DN 50 изготавливаются по ГОСТ 33259-2015 из четырёх марок стали: конструкционной 20, хладостойкой 09Г2С, нержавеющей 12Х18Н10Т и молибденсодержащей 10Х17Н13М2Т. Это обеспечивает надёжную работу с водой, паром, неагрессивными и агрессивными средами (вплоть до кислот и хлоридов), а также сохраняет ударную вязкость при температурах до -70 °С. Конструктивно предусмотрено семь уплотнительных исполнений: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения K (6) под линзовую прокладку и J (7) под овальную для плоского типа не нормированы. Номинальное давление — от 6 до 25 кгс/см².
Фланцы DN 50 востребованы в системах отопления и водоснабжения жилых и промышленных зданий, на технологических линиях пищевых производств, в сетях подачи сжатого воздуха и других инженерных коммуникациях. Благодаря диаметру 50 мм они удобны для подключения насосов, задвижек, фильтров и контрольно-измерительного оборудования. Разъёмное соединение позволяет быстро заменить вышедший из строя узел без демонтажа всего трубопровода.
Монтаж ведётся приваркой к трубе двумя угловыми сварными швами, после чего ответные фланцы стягиваются болтами или шпильками. Между уплотнительными поверхностями закладывается прокладка, которая гарантирует герметичность при температурах от -70 до +300 °С для углеродистых и низколегированных марок и до +600 °С для нержавеющих. Каждая партия проходит заводской контроль геометрии, механических характеристик и химического состава. Нержавеющие образцы дополнительно тестируются на стойкость к межкристаллитной коррозии. Отгрузка сопровождается паспортом, сертификатом на металл и протоколами испытаний — это даёт полное документальное подтверждение качества и происхождения каждого изделия, ускоряет сдачу объекта.

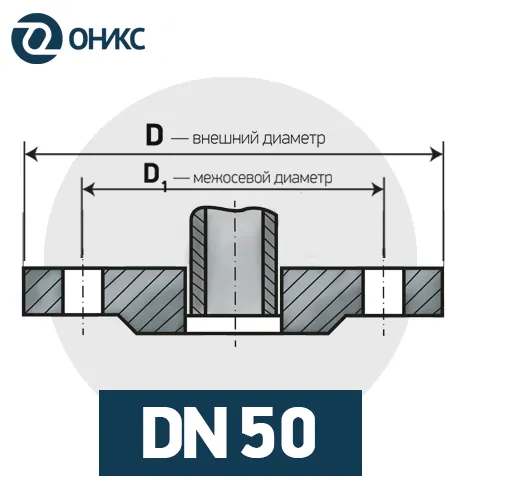

Размеры фланцев DN 50 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 90 | 16 | 140 | 59 | 3 | 14 | 4 | 110 | 1,33 | М12х60 | М12х70 |
| 10 | 102 | 18 | 160 | 59 | 3 | 18 | 4 | 125 | 2,06 | М16х70 | М16х80 |
| 16 | 102 | 22 | 160 | 59 | 3 | 18 | 4 | 125 | 2,58 | М16х80 | М16х90 |
| 25 | 102 | 24 | 160 | 59 | 3 | 18 | 4 | 125 | 2,8 | М16х80 | М16х100 |
