Плоские фланцы DN 150
Плоские стальные фланцы диаметром 150 мм выпускаются по ГОСТ 33259-2015 (тип 01). Для их производства задействуют четыре марки стали: конструкционную 20, хладостойкую 09Г2С, нержавеющую 12Х18Н10Т и молибденсодержащую 10Х17Н13М2Т. Это даёт возможность монтировать их на трубопроводах с водой, паром, неагрессивными жидкостями, а также на линиях с кислотами, хлоридами и другими агрессивными составами. Уплотнительное поле выполняется в семи исполнениях: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения K (6) под линзовую прокладку и J (7) под овальную для данного типа не нормированы. Номинальное давление составляет от 6 до 25 кгс/см².
Фланцы Ду 150 широко востребованы в магистральных и технологических трубопроводах. Они служат для стыковки труб, подключения запорной арматуры, насосного оборудования, теплообменников и ёмкостей. Основные области — водоснабжение, теплоснабжение, химическая, нефтегазовая и пищевая промышленность. В химическом секторе их применяют для перекачки реагентов и нефтепродуктов, в пищевом — для гигиеничной транспортировки жидкостей и пастообразных продуктов. Благодаря диаметру 150 мм фланцы обеспечивают среднюю пропускную способность и при этом остаются удобными в монтаже.
Монтаж ведётся приваркой к трубе двумя угловыми сварными швами, после чего ответные фланцы стягиваются болтами или шпильками с установкой прокладки. Такая схема гарантирует герметичность при температурах от -70 до +300 °С для углеродистых и низколегированных сталей, а для нержавеющих — до +600 °С. Каждая партия проходит обязательный заводской контроль геометрии, механических характеристик и химического состава. Нержавеющие образцы дополнительно тестируются на стойкость к межкристаллитной коррозии. Отгрузка сопровождается полным пакетом документов: паспорт, сертификат на металл и протоколы испытаний. Это полностью подтверждает качество и происхождение каждого изделия, ускоряет приёмку трубопровода надзорными органами.

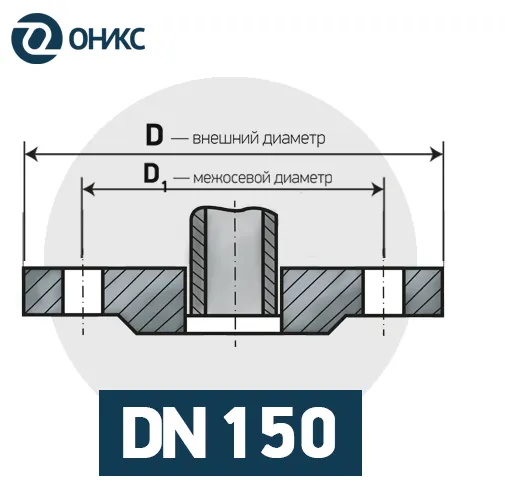

Размеры фланцев DN 150 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 202 | 20 | 260 | 161 | 3 | 18 | 8 | 225 | 4,65 | М16х70 | М16х90 |
| 10 | 212 | 24 | 280 | 161 | 3 | 22 | 8 | 240 | 6,97 | М20х90 | М20х110 |
| 16 | 212 | 28 | 280 | 161 | 3 | 22 | 8 | 240 | 8,2 | М20х90 | М20х110 |
| 25 | 212 | 30 | 300 | 161 | 3 | 26 | 8 | 250 | 10,5 | М24х100 | М24х130 |
