Типы плоских фланцев

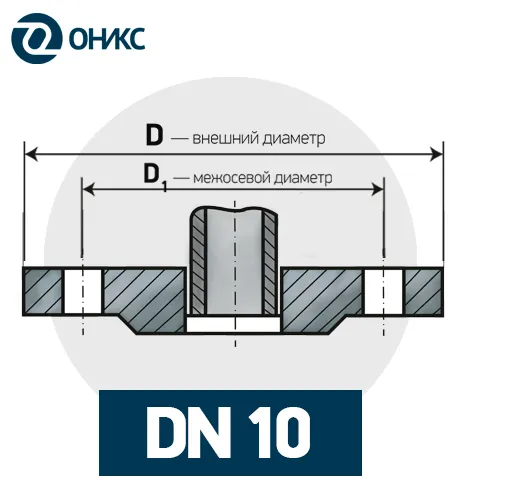

Плоские стальные фланцы DN 10
Плоские фланцы Ду 10 предназначены для монтажа на трубы с условным проходом 10 мм. Они изготавливаются по ГОСТ 33259-2015 из четырёх марок стали: конструкционной 20, хладостойкой 09Г2С, нержавеющей 12Х18Н10Т и молибденсодержащей 10Х17Н13М2Т. Это позволяет применять их в системах с различными рабочими средами и климатическими условиями — от питьевой воды до слабоагрессивных жидкостей и газов, в том числе при отрицательных температурах до -70 °С.
Фланцы этого размера широко востребованы в различных коммуникациях: в системах холодного водоснабжения бытового и технического назначения, в газопроводах низкого давления, проложенных в жилых и нежилых зданиях, а также в технологических линиях с неагрессивными средами на производстве, в лабораториях и на других объектах. Компактный диаметр позволяет использовать их в импульсных линиях контрольно-измерительных приборов и пневматических системах.
Ограничения по условиям эксплуатации связаны с конструкцией деталей. Плоский фланец не имеет воротниковой зоны и при монтаже приваривается к трубе двумя угловыми сварными швами. Это обеспечивает достаточную прочность при рабочих давлениях до 25 кгс/см² (в зависимости от марки стали и типоразмера). Затем ответные фланцы стягиваются болтами или шпильками с равномерной затяжкой, а между ними устанавливается уплотнительная прокладка. Такое соединение можно многократно разбирать и собирать, что значительно упрощает ремонт и обслуживание сети. Герметичность сохраняется при температурах от -70 до +300 °С для углеродистых и низколегированных марок, нержавеющие варианты выдерживают до +600 °С.
Компания «ОНИКС» — производитель и поставщик трубопроводных элементов для промышленных предприятий, ЖКХ, государственных и частных заказчиков. Мы реализуем плоские фланцы Ду 10, а также сопутствующие комплектующие: прокладки, метизы, заглушки. Вся продукция соответствует требованиям ГОСТ, прошла заводской контроль геометрии, механических свойств и химического состава. Отгрузка сопровождается паспортом, сертификатом на металл и протоколами испытаний. Цены установлены без посреднических наценок, склады находятся в Санкт-Петербурге и Екатеринбурге.
