Заглушка VS Днище. В чем отличие?
Дата публикации статьи: 04.08.2021
Дата актуализации статьи: 16.12.2024
5775
Для перекрытия конечных участков трубопровода используют эллиптические заглушки. Порой встречается заблуждение, что эллиптические заглушки синонимичны эллиптическим днищам. Какие у них есть различия помимо диаметра? Предлагаем раз и навсегда разобраться, в чем разница между эллиптическими заглушками по ГОСТ 17379-01 и эллиптическими днищами по ГОСТ 6533-78.

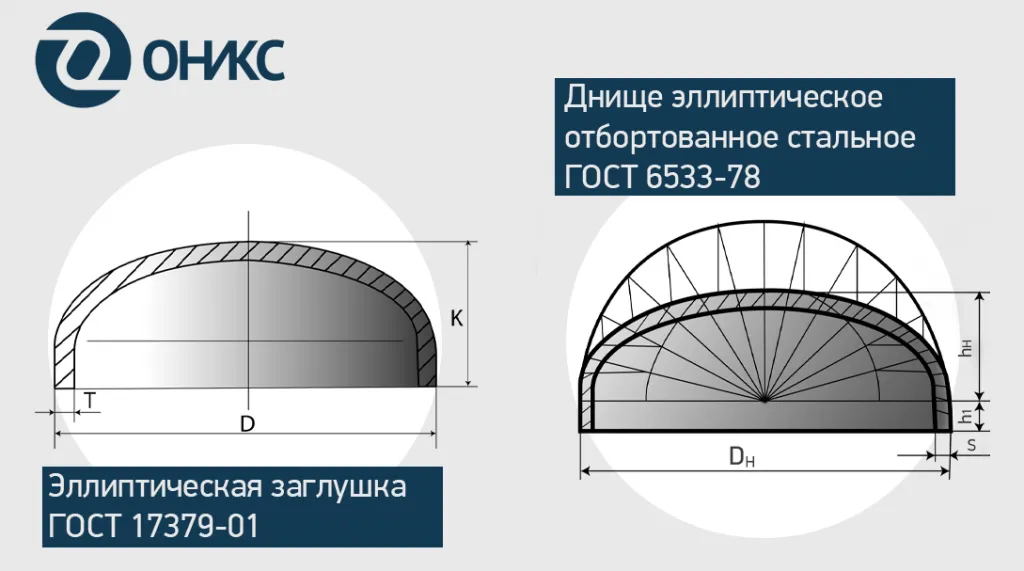

Рис. 1: Схема эллиптической заглушки по ГОСТ 17379-01 и днища эллиптического отбортованного стального по ГОСТ 6533-78.
Стальные детали имеют сферическую форму или же форму эллипса. Заглушки по ГОСТ 17379-01 встречаются диаметром до 1016/530 мм (в зависимости от исполнения), тогда как днища изготавливают до 4500 мм по ГОСТ 6533-78.
Таблица 1.: Сравнительная таблица: разница между эллиптическими заглушками и эллиптическими днищами.
|
Наименование |
Заглушка эллиптическая |
Днище эллиптическое отбортованное стальное |
||
|---|---|---|---|---|
|
Документ |
ГОСТ 17379-01 |
ГОСТ 6533-78 |
||
|
Область применения |
Деталь трубопроводов |
Деталь сосудов, аппаратов, котлов | ||
|
Диаметры |
1 исп.: 21,3 - 1016 мм | По наружному ДУ: 133-1420 мм | По внутреннему ДУ: 250 - 4500 мм | По внутреннему ДУ: 800-3400 мм |
|
2 исп: 32 - 530 мм |
||||
|
Измерение диаметра |
По наружному диаметру |
По наружному диаметру |
По внутреннему диаметру |
|
|
Давление условное |
Расчетное по формуле для каждого типоразмера |
Не указано в ГОСТ |
Не указано в ГОСТ |
Не указано в ГОСТ |
|
Материалы исполнения |
Сталь: 10, 20, 09Г2С, 16ГС, 17ГС, 17Г1С, 10Г2С1 |
Углеродистые, легированные и двухслойные стали (не детализировано) |
||
|
Высота эллиптической части |
≥ 0,25 D |
0,25 Dн |
0,25 Dв |
0,2 Dв |
|
Пример обозначения |
Заглушка 1-60,3х4-09Г2С ГОСТ 17379-2001 (1 исполнение) |
Днище 530-10 ст. 3 ГОСТ 6533-78 |
Днище 2000-10-500 ст. 3 ГОСТ 6533-78 |
Днище 2000-10-400 ст. 3 ГОСТ 6533-78 |
|
Заглушка 57х5-09Г2С ГОСТ 17379-2001 (2 исполнение) |
||||
В чем отличия заглушки от днища?
- Заглушка — это деталь трубопровода, а днище — это часть котла, сосуда или иной емкости.
- Отсюда ограничение по диаметру. Диаметр заглушек ограничен диаметрами трубы, а диаметр днища может быть значительно больше и ограничен диаметром емкости.
- В заглушках практически нет борта (т.е. прямой части). Высота борта не регламентирована. У днища один из важных параметров - высота борта (h1). Этот параметр регламентирован ГОСТом 6533-78.
- У заглушек два исполнения (отличия - по стандарту трубы, к которой приваривается заглушка). У днища три типа, которые отличаются вы сотой эллиптической части и наружными диаметрами.
- В ГОСТе на заглушки четко регламентирован перечень марок стали, в ГОСТе на днище не указываются конкретные марки стали.
- ГОСТ на заглушки устанавливает формулу расчета условного (номинального) давления для каждого типоразмера заглушек. В ГОСТе на днища условное давление не регламентируется.
Технический сериал ОНИКС про эллиптическую заглушку
