Замена группы ГОСТ 28759 для фланцев сосудов и аппаратов в 2022 году
Группа ГОСТов для фланцев сосудов и аппаратов претерпевает обновление: с начала июля 2022 года вступают в силу новые версии стандартов. В этой статье разберем, какие ждать изменения и как они отразятся на отрасли.
Что такое фланцы для сосудов и аппаратов?
Фланцы для сосудов и аппаратов значительно превышают доступный диапазон диаметра, чем в привычном ГОСТ 33259-15. Условный проход для деталей по ГОСТ 28759-90 от 400 до 4000 мм. Фланцы ставят на емкостное оборудование и оно может быть типовым или нестандартным резервуаром для химико- и нефтеперерабатывающей промышленности. Устанавливают при ремонте тепловых и водопроводных аппаратов, широко применяется для фиксации элементов во время монтажа и тех. осмотра.
Встречаются два типа фланцевого оборудования: плоские приварные (индекс “2”) и приварные встык (индекс “3”). Фланцы с втулкой включают в себя отдельное подразделение, предназначенное под прокладку восьмиугольного сечения с округлой канавкой в уплотнительной поверхности (индекс “4”). Каждый тип имеет широкий выбор исполнений: фланец без втулки - 15 исп, с втулкой “3” - 8 исполнений и два исполнения для фланца ГОСТ 28759.4.
Таблица 1. Полный список исполнений для фланцев сосудов и аппаратов по ГОСТ 28759
| Стандарт | Исполнения | Стандарт | Исполнения | |||
|---|---|---|---|---|---|---|
| ГОСТ 28759.2 | Исполнение 1 | с гладкой уплотнительной поверхностью | ГОСТ 28759.3 | Исполнение 1 | впадина | |
| Исполнение 2 | паз | Исполнение 2 | выступ | |||
| Исполнение 3 | шип | Исполнение 3 | паз | |||
| Исполнение 4 | впадина | Исполнение 4 | шип | |||
| Исполнение 5 | выступ | Исполнение 5 | впадина, наплавленный коррозионно-стойкой сталью | |||
| Исполнение 6 | с гладкой уплотнительной поверхностью, облицованной листом из коррозионно-стойкой стали | Исполнение 6 | выступ, наплавленный коррозионно-стойкой сталью | |||
| Исполнение 7 | паз, облицованный листом из коррозионно-стойкой стали | Исполнение 7 | паз, наплавленный коррозионно-стойкой сталью | |||
| Исполнение 8 | шип, облицованный листом из коррозионно-стойкой стали | Исполнение 8 | шип, наплавленный коррозионно-стойкой сталью | |||
| Исполнение 9 | впадина, облицованная листом из коррозионно-стойной стали | ГОСТ 28759.4 | Исполнение 1 | монометаллический | ||
| Исполнение 10 | выступ, облицованный листом из коррозионно-стойкой стали | Исполнение 2 | наплавленный коррозионно-стойкой сталью | |||
| Исполнение 11 | с гладкой уплотнительной поверхностью, наплавленный коррозионно-стойкой сталью |
|
||||
| Исполнение 12 | паз, наплавленный коррозионно-стойкой сталью | |||||
| Исполнение 13 | шип, наплавленный коррозионно-стойкой сталью | |||||
| Исполнение 14 | впадина, наплавленный коррозионно-стойкой сталью | |||||
| Исполнение 15 | выступ, наплавленный коррозионно-стойкой сталью | |||||
Ключевые технические параметры отображены в таблице 2.
Группа ГОСТ 28759
В общей сложности, в серию ГОСТ 28759 входит 11 стандартов.
Вариант 1990 г заменяют на вариант 2022 г:
- ГОСТ 28759.1 - Типы и параметры
- ГОСТ 28759.2 - Фланцы стальные плоские приварные
- ГОСТ 28759.3 - Фланцы стальные приварные встык
- ГОСТ 28759.4 - Фланцы стальные приварные встык под прокладку восьмиугольного сечения
- ГОСТ 28759.5 - Технические требования
- ГОСТ 28759.6 - Прокладки из неметаллических материалов
- ГОСТ 28759.7 - Прокладки асбометаллические
- ГОСТ 28759.8 - Прокладки металлические из восьмиугольного сечения
Вводят впервые с 1 июля 2022 года:
- ГОСТ 28759.9 - Прокладки спирально-навитые
- ГОСТ 28759.10 - Прокладки из терморасширенного графита на металлическом зубчатом основании
- ГОСТ 28759.11 - Прокладки из терморасширенного графита на волновом металлическом основании
Остановимся подробнее на нормативных документах про фланцы.
Таблица 2. Технические характеристики фланцев сосудов и аппаратов
| ГОСТ | Наименование | Диаметр | Условное давление | Температура рабочей среды |
|---|---|---|---|---|
| 28759.2 | стальные плоские приварные | 400-4000 мм |
0,3 МПа |
от -70 до 300 °С |
|
400-3200 мм |
0,6-1,0 МПа |
||
|
400-2400 мм |
1,6 МПа |
|||
| 28759.3 |
стальные приварные встык |
3400-4000 мм |
0,6 МПа |
от -70 до 540 °С |
 |
400-4000 мм | 1,0 МПа | ||
| 400-3200 мм | 1,6 МПа | |||
| 400-2000 мм | 2,5 МПа | |||
| 400-1600 мм | 4,0-6,3 МПа | |||
| 28759.4 |
стальные приварные встык под прокладку |
400-1600 мм | 6,3-8,0 МПа | от -70 до 540 °С |
|
400-1500 мм | 10,0 МПа | ||
| 400-1200 мм | 16,0 МПа |

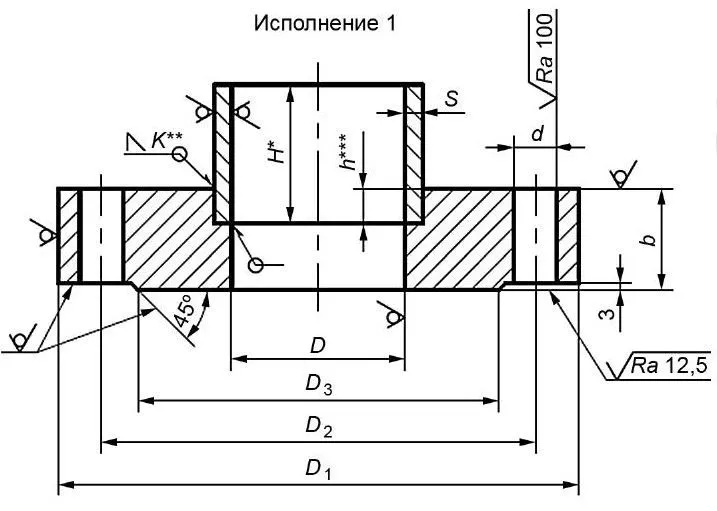

В качестве основных типов зеркала у плоских фланцев без втулки являются: гладкая поверхность, с пазом, шипом, впадиной и выступом. Эти пять видов дополнительно встречаются с уплотнительной поверхностью, облицованные или наплавленные коррозионно-стойкой сталью - отсюда и получается 15 возможных конструкций.

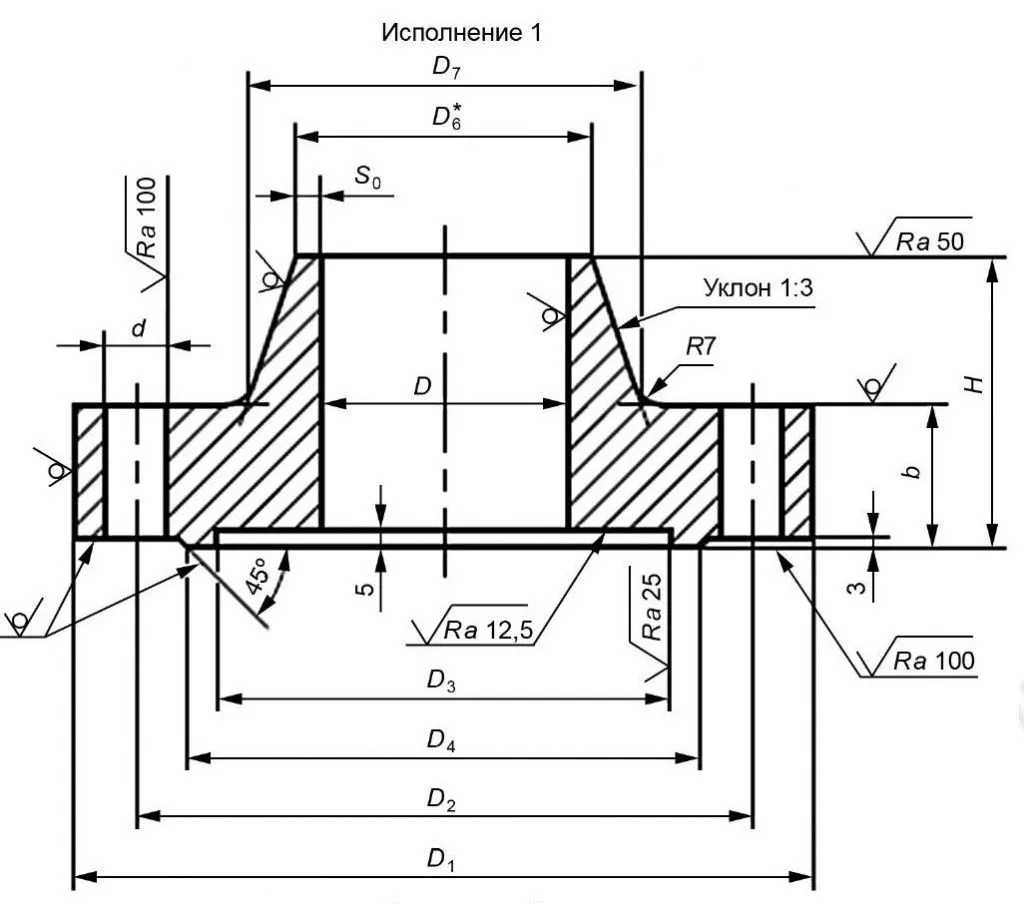

Для стальных приварных встык выступают такие конструкции исполнений как: с пазом, шипом, впадиной, выступом. Каждая из четырех дополнительно встречается облицованной листом из коррозионно-стойкой стали. Таким образом у стандарта для фланцев с втулкой встречается 8 исполнений (ранее было 12).

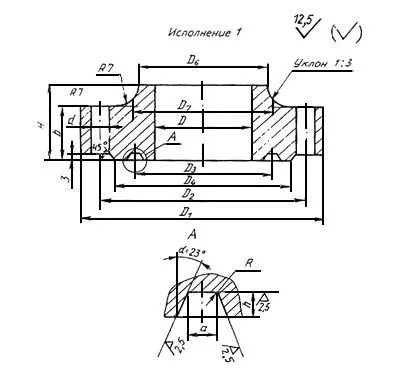

Фланцы с индексом “4” или приварные встык под прокладку восьмиугольного сечения бывают двух исполнений: монометаллические и с наплавкой коррозионно-стойкой стали.
Помимо технических требований для крепежа (ГОСТ 28759.5), емкостное оборудование подчиняется общим техническим условиям по ГОСТ 34347-2017.
Далее рассмотрим наступающие изменения с приходом нового ГОСТ.
Что изменилось между ГОСТ 28759-1990 и ГОСТ 28759-2022?
1. Существенное изменение включает в себя добавление разнообразия используемых прокладок. Стандарты индексом 9-11 введены впервые. В связи с большой популярностью и хорошей работой на трубопроводных объектах, добавлены: спирально-навитые прокладки (СНП) диаметром от 400 до 1600 мм, зубчатые металлические прокладки из терморасширенного графита (ТРГ) диаметром от 400 до 3200 мм и металлические прокладки волнового профиля, плакированного слоем терморасширенного графита (ТРГ) диаметром от 400 до 4000 мм для фланцев сосудов и аппаратов. Прокладки на волновом металлическом основании подходят для плоских и приварных встык (“2” и “3”) фланцев, а СНП и ТРГ на металлическом зубчатом основании рассчитаны только для фланцев по ГОСТ 28759.3.
2. Фланцы приварные встык больше не предполагают исполнения 9-12 со специальной наплавкой коррозионно-стойкой стали для гладкого зеркала, уплотнительной поверхности с шипом, пазом, выступом и впадиной. В ГОСТ 28759.3-90 дополнительные исполнения ранее сохранялись. В переизданном варианте встречается 8 исполнений для приварных встык фланцев.
3. Плоские фланцы получили более четкое разъяснение по обозначениям основных точек на схемах. К примеру: D₁ - наружный диаметр фланца, D₂ - наружный диаметр расположения шпилек… и теперь точно, все параметры соблюдены.
4. Расширились технические требования в ГОСТ 28759.1-2022. Например, теперь стандарт включает в себя доработанные и расширенные данные по требованиям к расчету на прочность (п. 4.5), условия работы при вакууме (п.4.3), пределы применения фланцев в зависимости материального исполнения, номинального давления и расчетных параметров (п.4.6).
