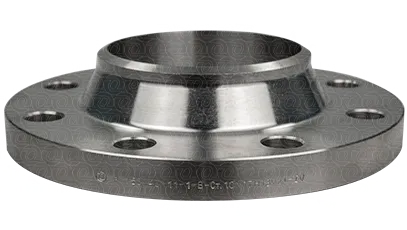

Фланец воротниковый 150-16-11-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015
Характеристики
Артикул
ФВ331015016
Сталь
10Х17Н13М2Т
ГОСТ
ГОСТ 33259-2015
Диаметр (Dn)
150
Давление (Pn)
16
Толщина фланца (b)
22-25
Диаметр зеркала (d2)
208-216
Внешний диаметр (D)
280
Внутренний диаметр (d)
146-147
Диаметр по болтовым отверстиям (d1)
238-242
Высота воротника (h4)
57
Высота зеркала (h)
2-3
Диаметр болтового отверстия (n)
22-22,52
Кол-во болтовых отверстий
8
Изображения
Array
Вес
8.3
