На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Цена
КОФ 100-40-11-1-В-ст20 Тип присоединенияворотниковый Диаметр (DN)100 Давление (PN)40 По запросу
КОФ 100-16-11-1-В-ст20 Тип присоединенияворотниковый Диаметр (DN)100 Давление (PN)16 По запросу
КОФ 100-16-01-1-В-ст20 Тип присоединенияплоский Диаметр (DN)100 Давление (PN)16 По запросу
КОФ 100-10-01-1-В-ст20 Тип присоединенияплоский Диаметр (DN)100 Давление (PN)10 По запросу
КОФ 125-40-11-1-В-ст20 Тип присоединенияворотниковый Диаметр (DN)125 Давление (PN)40 По запросу
КОФ 125-16-11-1-В-ст20 Тип присоединенияворотниковый Диаметр (DN)125 Давление (PN)16 По запросу
КОФ 125-16-01-1-В-ст20 Тип присоединенияплоский Диаметр (DN)125 Давление (PN)16 По запросу
КОФ 125-10-01-1-В-ст20 Тип присоединенияплоский Диаметр (DN)125 Давление (PN)10 По запросу
КОФ 150-40-11-1-В-ст20 Тип присоединенияворотниковый Диаметр (DN)150 Давление (PN)40 По запросу
КОФ 150-16-11-1-В-ст20 Тип присоединенияворотниковый Диаметр (DN)150 Давление (PN)16 По запросу
Показать еще
Комплект ответных фланцев

Комплект ответных фланцев (КОФ)

Компания ОНИКС предлагает предприятиям промышленного сектора купить комплект ответных фланцев (КОФ) для монтажа трубопроводов среднего и высокого давления нефте-газодобычи и переработки, нефтехимии, топливно-энергетического комплекса и др. КОФ комплект ответных фланцев используют для герметичного и надежного присоединения друг к другу встык частей трубопровода или же для подсоединения к трубопроводу при помощи фланцев ответных приварных различной арматуры – патрубков, кранов, отводов, резервуаров, контрольно-измерительной аппаратуры и пр.

Комплект ответных фланцев ГОСТ 33259 от ОНИКС

Трубопроводы среднего и высокого давления работают в сложных условиях – экстремальные рабочие температуры, агрессивная транспортируемая среда, механические и другие виды нагрузок. Любые монтажные и ремонтные работы надо провести быстро и с минимальными трудозатратами – справиться с такой производственной задачей, обеспечив при этом необходимую прочность и надежность фланцевого соединения, можно благодаря использованию правильно подобранных фланцев ответных стальных приварных в комплекте.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень КОФ и технических характеристик

Перейти в каталог

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Таблица размеров КОФ

Подробная таблица для расчета комплекта ответных фланцев

Перейти к таблице

КОФ: типы фланцев из стали 20

Плоские фланцы

Для промышленных и коммунальных трубопроводов с температурой рабочей среды -30...+300 град и давлением не более 2,5 МПа.

Подробнее →

Воротниковые фланцы

Для трубопроводов нефтегазовой, химической, энергетической и др. отраслей для неагрессивной транспортируемой среды в диапазоне рабочих температур -70...+450 град и условном давлении от 0,1 МПа до 20 МПа.

Подробнее →

Маркировка КОФ

Маркировка КОФ включает последовательно перечисленные через тире условный диаметр трубы (в мм), условное давление, тип фланца стального ответного (01 плоский или 11 воротниковый), марка стали и актуальный ГОСТ на фланцы стальные – 33259 2015.

Состав комплекта

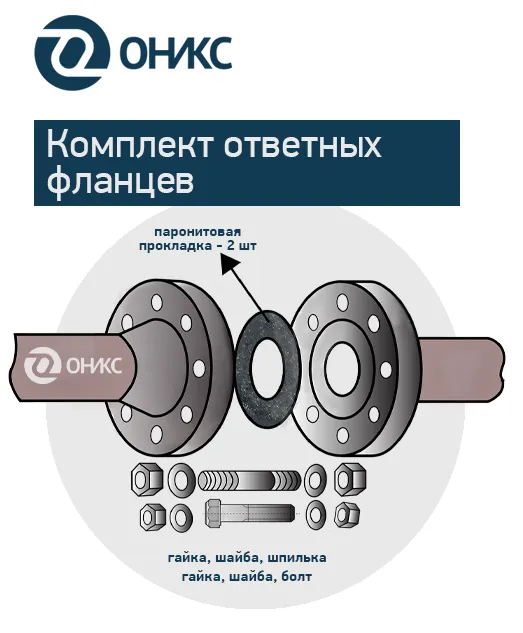

КОФ включает пару фланцев соответствующей геометрии, крепеж (болт/шпилька, гайка, шайба) и 2 прокладки ПОН.

Что включает в себя КОФ?

Компонент Описание Материал
Фланцы Пара фланцев соответствующей геометрии (01 или 11) по ГОСТ 33259-2015 Сталь 20
Крепеж Болт/шпилька, гайка, шайба в необходимом количестве для данной конфигурации КОФ Сталь
Прокладки 2 прокладки ПОН для обеспечения герметичности соединения Паранит
Дополнительно Возможность заказа неполного комплекта КОФ под заглушку -

Почему выбирают КОФ от ОНИКС

Собственное производство

Производим фланцы сами – реализуем без посредников и торговых накруток. Изготавливаем из кованых заготовок с плотной структурой без раковин и пустот.

Перейти в каталог

Индивидуальные решения

Возможно изготовление КОФ фланцев нестандартных размеров – по индивидуальным чертежам заказчика или подготовим документацию сами.

Связаться с нами

Гибкие условия

Заказ любого объема и любой комплектации КОФ, в т. ч. продажа неполного комплекта КОФ под заглушку. Удобные условия оплаты и доставки.

Условия доставки

Гарантия качества

Имеется сертификат на ответные фланцы нашего производства. Вся продукция соответствует требованиям ГОСТ 33259-2015.

Смотреть сертификаты

Выпуск технического сериала «ОНИКС» про комплект ответных фланцев

Полезная информация

Комплект ответных фланцев (КОФ) - таблица расчета!

Комплект ответных фланцев (КОФ) - таблица расчета!

Правильный подбор комплекта ответных фланцев имеет решающее значение для обеспечения надежности и герметичности трубопроводных систем. В нашей статье мы подробно разбираем методику расчета КОФ с использованием специальных таблиц, которые учитывают все ключевые параметры: условный диаметр, рабочее давление, температуру среды и тип соединения. Вы узнаете, как избежать распространенных ошибок при выборе фланцев и крепежных элементов, а также как правильно интерпретировать данные таблиц для оптимального подбора комплектующих.

Читать статью →
Виды уплотнительных прокладок для КОФ

Виды уплотнительных прокладок для КОФ

Уплотнительные прокладки являются критически важным элементом любого фланцевого соединения, определяющим его герметичность и долговечность. В этой статье мы рассматриваем различные типы уплотнительных материалов, используемых в комплектах ответных фланцев: от традиционных паронитовых до современных спирально-навитых и металлических прокладок. Вы узнаете о преимуществах и ограничениях каждого типа, критериях выбора в зависимости от рабочих параметров системы, а также о правильной установке и обслуживании уплотнительных элементов для обеспечения максимальной надежности соединения.

Читать статью →

Оформить заказ

Купить КОФ

Купить фланцы ответные ГОСТ 33259 2015 стандартной сборки для трубопроводов среднего и высокого давления вы можете в компании ОНИКС со складов в СПб и Екб.

Наличие и цены

Для получения актуальной информации о наличии на складе и цене комплекта ответных фланцев свяжитесь с нашим отделом продаж.

Индивидуальные заказы

По вопросу изготовления КОФ по индивидуальным чертежам наши специалисты готовы предложить оптимальные решения.

Контакты

Свяжитесь с нами через форму обратной связи или любым удобным способом, указанным в разделе Контакты на сайте.
