Как правильно выбрать фланцы стальные: тип 01 и 11 по ГОСТ 33259-15
Дата актуализации статьи: 02.06.2025
Дата публикации статьи: 02.02.2021
27523
Государственный стандарт на фланцы претерпевал несколько изменений. Более 30 лет в профессиональной сфере действовал ГОСТ 12820-80 для плоских фланцев, а ГОСТ 12821-80 относился к воротниковым фланцам. 1 апреля 2016 года введен новый ГОСТ 33259-15. Он распространяется на фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Имеет две поправки. Узнайте подробнее про общие технические требования нового ГОСТ по ссылке.

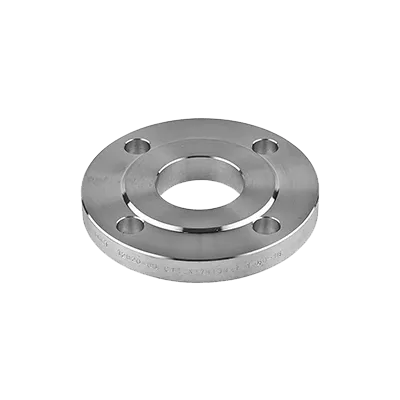

Фланец — это деталь в виде стального диска с центральным отверстием для прохождения внутренней среды. По всему периметру фланца равномерно распределены отверстия для крепежа. Конструкционно фланцы бывают нескольких видов: фланцы плоские приварные, фланцы воротниковые приварные встык и фланцы в исполнениях. Типы фланцев теперь отличаются не по ГОСТам, а по типам в рамках одного ГОСТ. Плоские фланцы – тип 01, воротниковые фланцы – тип 11.

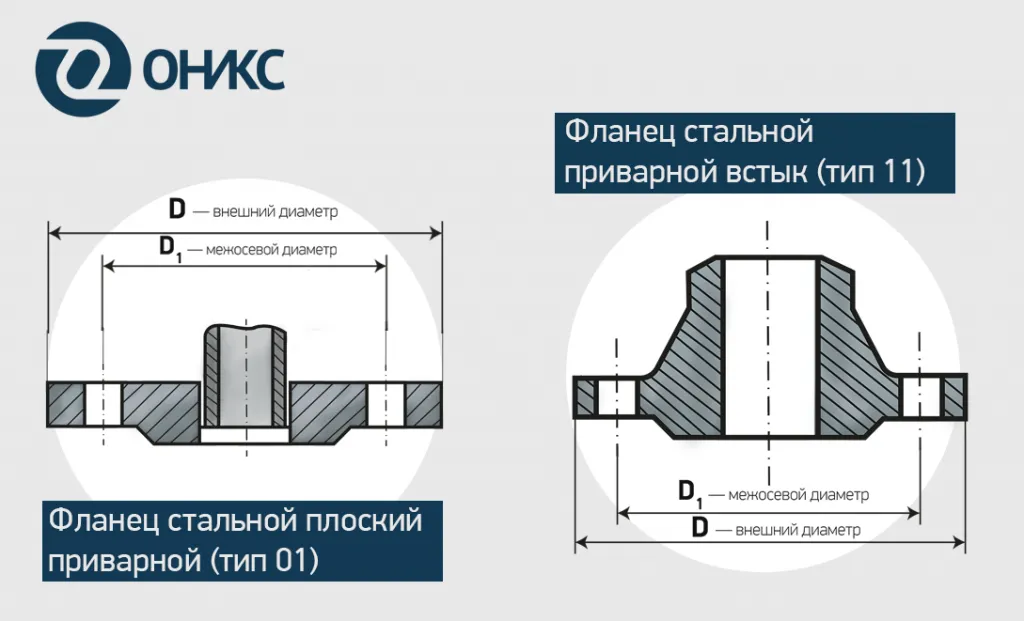

Виды фланцев по ГОСТ 33259-15
Для чего используют фланцы
Фланцы используются чтобы соединить какую-либо арматуру с трубопроводом, два участка трубопровода между собой, а также для того, чтобы соединить трубопровод с каким-либо оборудованием. Они применяются в тех местах, где соединение одновременно требуется сделать прочным, но с возможностью демонтажа при необходимости.
При подборе фланцев учитывается рабочее давление PN (в прошлом Ру), номинальный диаметр DN (/условный проход; в прошлом Ду) и тип стали. Компания «ОНИКС» изготавливает фланцы из таких марок стали, как: 10Х17Н13М2Т, 12Х18Н10Т, 09Г2С, Cталь 20, 08Х18Н10 и 13ХФА.
Отличие ГОСТ 33259-15 от ГОСТ 12815-80
Исполнения уплотнительной поверхности имеют не цифровые обозначения, а буквенные. Размеры фланцев 8 и 9 исполнений не соответствуют исполнениям L и M. В новом ГОСТ 33259-15 изменилась рядность фланцев, теперь ряды поменяны местами. В оставшихся неизменными двух рядах, предпочтительней считается 1 ряд (ранее было наоборот). Ряд фланца указывается в маркировке.
Появилось новое исполнение уплотнительной поверхности – без зеркала (плоскость – исполнение A). С таким «зеркалом» могут изготавливаться фланцы PN 1; 2,5 и 6. По новому ГОСТу не допускается изготовление фланцев методом литья, теперь это метод штамповки и ковки.
Читайте по теме:
➥ Узнайте, как правильно расшифровать маркировку фланцев по ГОСТ 33259-15 - перейти.
Размеры фланцев стальных плоских приварных (тип 01)
Перейти в каталог
PN тип 01 - 1; 2,5; 6; 10; 16; 25.
| DN | PN | Диаметр трубы мм | Сталь |
|---|---|---|---|
| 10 | 1 - 25 | 17,5 | 12Х18Н10Т |
| 15 | 1 - 25 | 21,6 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 20 | 1 - 25 | 26,9 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 25 | 1 - 25 | 33,7 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 32 | 1 - 25 | 42,4 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 40 | 1 - 25 | 48,3 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 50 | 1 - 25 | 57 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 65 | 1 - 25 | 76 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 80 | 1 - 25 | 89 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 100 | 1 - 25 | 108 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 125 | 1 - 25 | 133 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 150 | 1 - 25 | 159 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 200 | 1 - 25 | 219 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 250 | 1 - 25 | 273 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 300 | 1 - 25 | 325 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С |
| 350 | 1 - 25 | 377 | 20, 12Х18Н10Т, 09Г2С |
| 400 | 1 - 25 | 426 | 20, 12Х18Н10Т, 09Г2С |
| 450 | 1 - 25 | 480 | 20, 12Х18Н10Т, 09Г2С |
| 500 | 1 - 25 | 530 | 20, 12Х18Н10Т, 09Г2С |
| 600 | 1 - 25 | 630 | 20, 12Х18Н10Т, 09Г2С |
| 700 | 1 - 25 | 720 | 20, 12Х18Н10Т, 09Г2С |
| 800 | 1 - 25 | 820 | 20, 12Х18Н10Т, 09Г2С |
| 900 | 1 - 16 | 920 | 20, 12Х18Н10Т |
| 1000 | 1 - 16 | 1020 | 20, 12Х18Н10Т |
| 1200 | 1 - 16 | 1220 | 20 |
| 1400 | 1 - 10 | 1420 | 20 |
| 1600 | 1 - 10 | 1620 | 20 |
Размеры фланцев стальных приварных встык (тип 11)
Перейти в каталог
PN тип 11 - 1; 2,5; 6; 10; 16; 25; 40; 63; 100; 160; 200; 250
| DN | PN | Диаметр трубы мм | Сталь |
|---|---|---|---|
| 10 | 1 - 250 | 17,2 | 12Х18Н10Т |
| 15 | 1 - 250 | 21,6 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 20 | 1 - 250 | 26,9 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 25 | 1 - 250 | 33,7 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 32 | 1 - 250 | 42,4 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 40 | 1 - 250 | 48,3 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 50 | 1 - 250 | 57 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 65 | 1 - 250 | 76 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 80 | 1 - 250 | 89 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 100 | 1 - 250 | 108 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 125 | 1 - 250 | 133 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 150 | 1 - 250 | 159 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 200 | 1 - 250 | 219 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 250 | 1 - 250 | 273 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 300 | 1 - 160 | 325 | 20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА |
| 350 | 1 - 160 | 377 | 20, 12Х18Н10Т, 09Г2С |
| 400 | 1 - 160 | 426 | 20, 12Х18Н10Т, 09Г2С |
| 450 | 1 - 100 | 480 | 20, 12Х18Н10Т, 09Г2С |
| 500 | 1 - 100 | 530 | 20, 12Х18Н10Т, 09Г2С |
| 600 | 1 - 63 | 630 | 20, 12Х18Н10Т, 09Г2С |
| 700 | 1 - 63 | 720 | 20, 12Х18Н10Т, 09Г2С |
| 800 | 1 - 63 | 820 | 20, 12Х18Н10Т, 09Г2С |
| 900 | 1 - 63 | 920 | 20 |
| 1000 | 1 - 63 | 1020 | 20 |
| 1200 | 1 - 63 | 1220 | 20 |
Технический сериал о деталях трубопровода
Чтобы приобрести плоские и/или воротниковые фланцы производства петербургской компании «ОНИКС», направьте запрос по электронной почте или позвоните менеджерам отдела продаж.
