Исполнения фланцев от A до M. Как читать таблицы из ГОСТ?
Дата публикации статьи: 16.07.2021
Дата актуализации статьи: 06.11.2024
16870
Фланцы представляют собой деталь дисковой формы с центральным отверстием для прохождения внутренней среды. По периметру расположены равноудаленные отверстия для крепежа. Исполнение фланца наносят в маркировку:

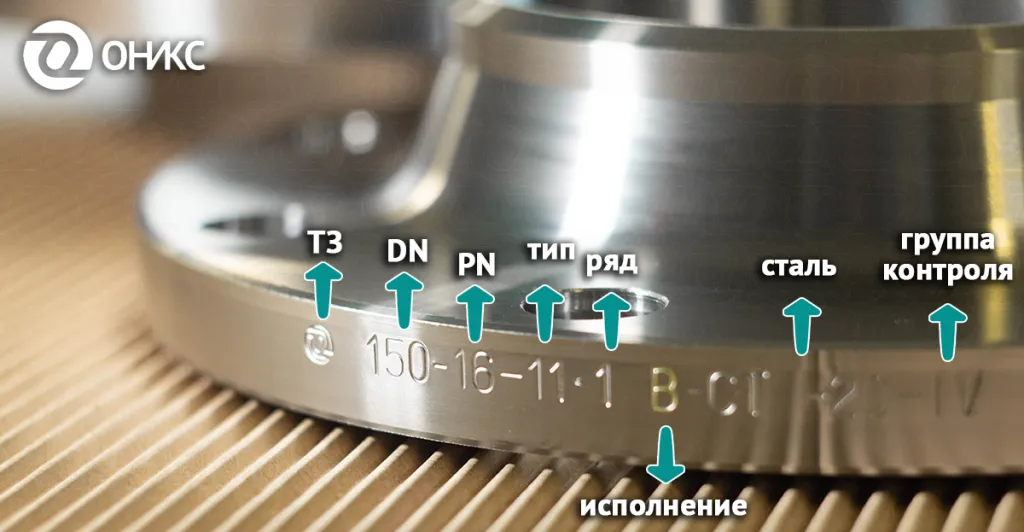

Рис. 1: Маркировка фланца, расположение исполнений
Историческая справка. До 2016 года существовала серия ГОСТов группы 12815-12822 и все типы фланцев имели разный ГОСТ. В настоящее время, фланцы изготавливают по ГОСТ 33259-2015. Основные отличия.
Как узнать размеры для исполнений фланцев?

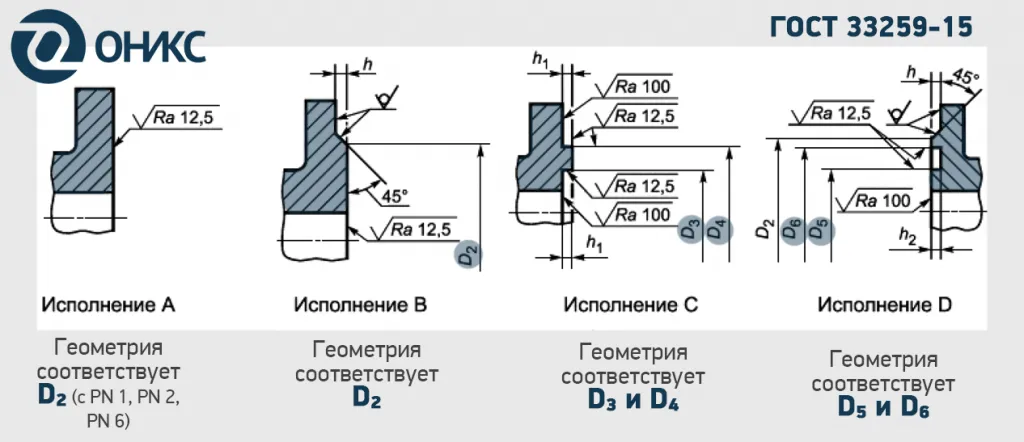

Рис. 2: Схема фланцев в исполнениях A, B, C и D. Какие данные взять из схемы, чтобы найти в "таблица 2" в ГОСТ 33259-15 всю нужную информацию по размерам.
Как проверить по таблице из ГОСТ данные на каждое исполнение? Размеры фланцев можно увидеть в таблице 2 - «Размеры уплотнительных поверхностей фланцев» в ГОСТ 33259-15 (скачать ГОСТ). На каждое исполнение соответствует определенный размер «D». Например, для фланцев с соединительным выступом B (1), стоит смотреть столбик «D₂», а для фланцев под прокладку овального сечения J (7) подойдет столбик «D₈» и «D₉».

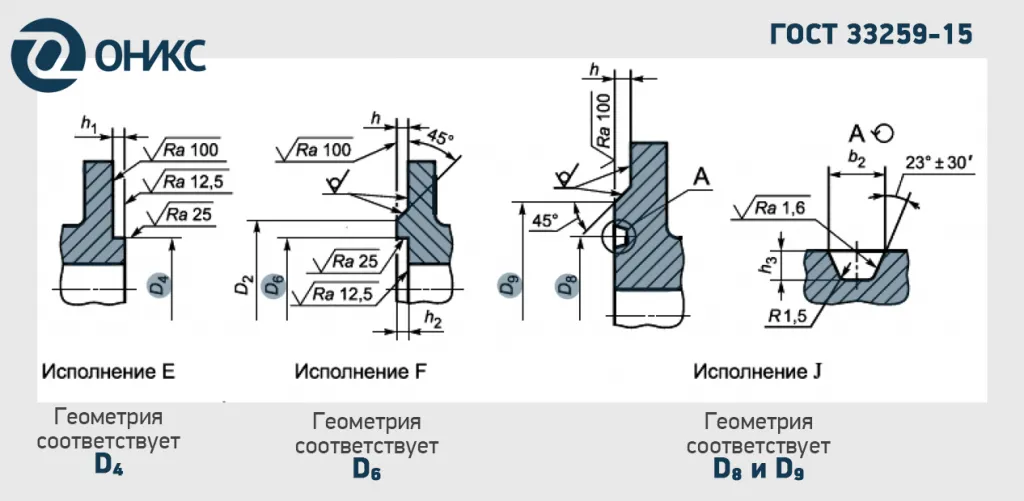

Рис. 3: Схема фланцев в исполнениях E, F и J. Какие данные взять из схемы, чтобы найти в "таблица 2" в ГОСТ 33259-15 всю нужную информацию по размерам.

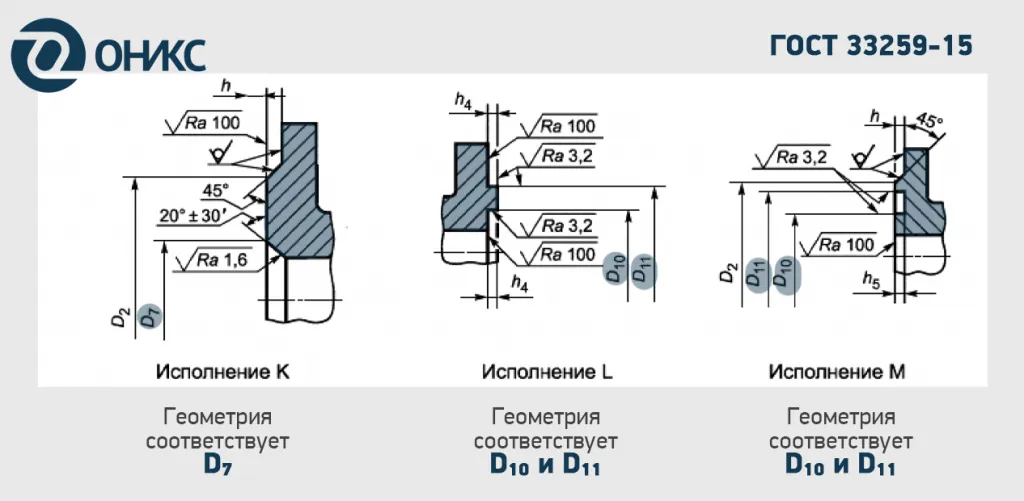

Рис. 4: Схема фланцев в исполнениях K, L и M. Какие данные взять из схемы, чтобы найти в "таблица 2" в ГОСТ 33259-15 всю нужную информацию по размерам.
Исполнение B - фланец с соединительным выступом
Стандартно, все фланцы из каталога ОНИКС выполнены в исполнении B (1). Среди услуг компании «ОНИКС» есть возможность переточки фланцев и заглушек в исполнения. Токарная обработка производится оперативно и качественно. В результате вы получаете фланцы и заглушки с механической обработкой. Если вам требуется переточка, сообщите об этом менеджеру. Отправляйте заявку по электронной почте info@onyxspb.ru. Подробнее про услугу переточки фланцев и заглушек в исполнения - читать.
Таблица 1. Соотношение DN и PN для фланцев в исполнении B (1).
| Схема | Вид | ГОСТ 12815-80 | ГОСТ 33259-15 | DN, PN (1 ряд) | Ответный фланец |
|---|---|---|---|---|---|
|
с соединит. выступом |
Исп. 1 | Исп. B |
DN 10 до PN 160, 250. (!!) PN 200 нет |
В (1) с соединит. выступом |
| DN 15-250, PN 1-200 | |||||
| DN 300-400, PN 1-160 | |||||
| DN 400-500, PN 1-100 | |||||
| DN 600-1200, PN 1-63 | |||||
| DN 1400-1600 PN 1-40 | |||||
| DN 1800-2000 PN 1-25 | |||||
| DN 2200-3000 PN 1-10 | |||||
| DN 3200-3600 PN 1-6 | |||||
| DN 3800-4000 PN 2,5 |
Как читать таблицы из ГОСТ?
Геометрия возможна по 1 и 2 ряду, однако не все исполнения предполагают разделение размеров на два столбца. Отличие и показатели PN/DN видны в таблице выше. Фланцы в исполнениях L (8) и M (9) под фторопластовую прокладку по ГОСТ 33259-2015 можно изготовить диаметром только до 800 мм. Фланец A, с плоскостью, доступен во всех диаметрах, но с ограниченным давлением - PN 1, PN 2, PN 6. Исполнение фланцев K (6) и J (7) начинается с Ду 10 мм, но доступно только с Ру 63, а у исп. C (4) и F (3) во втором ряду давление для фланцев тоже начинается с PN 10, заканчиваясь 2000 кгс/см². Фланцевая пара шип-паз имеют одинаковые диапазоны в диаметрах и давлении, а точные размеры смотрите в таблице №2 по ГОСТ, в столбиках «D₃» «D₄» и «D₅» «D₆» соответственно.
Таблица 2. Соотношение диаметра DN и давления PN к фланцам в исполнениях для 1 и 2 ряда.
| Схема | Вид | ГОСТ 12815-80 | ГОСТ 33259-15 | DN, PN (1 ряд) | DN, PN (2 ряд) | Ответный фланец |
|---|---|---|---|---|---|---|
 |
плоскость | - | Исп. A | от DN 10-4000, PN 1, PN 2, PN 6 |
- |
A, плоскость |
 |
с выступом | Исп. 2 | Исп. E | DN 10 PN 1-100 | DN 10 -250 PN 10-250 PN 200 нет (2 ряд) |
F (3), с впадиной |
| DN 15-250 PN 1-200 (1 ряд) |
DN 300 PN 10-160 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 350-500 PN 10-100 (2 ряд) | |||||
| DN 350-400 PN 1-100 (1 ряд) | DN 600-1200 PN 10-63 (2 ряд) | |||||
| DN 450, DN 700-800 PN 1-40 (1 ряд) | DN 1400-1600 PN 10-40 (2 ряд) | |||||
| DN 500-600 PN 1-63 (1 ряд) | DN 1800-2000 PN 10-25 (2 ряд) | |||||
 |
с впадиной | Исп. 3 | Исп. F |
DN 10 PN 1-100 (1 ряд) |
DN 10-250 PN10-250 PN 200 нет (2 ряд) | E (2), с выступом |
| DN 15-250 PN 1-200 (1 ряд) |
DN 300 PN 10-160 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 350-450 PN 10-100 (2 ряд) | |||||
| DN 350-400 PN 1-100 (1 ряд) | DN 500-1200 PN 10-63 (2 ряд) | |||||
| DN 450, DN 700-800 PN 1-40 (1 ряд) | DN 1400-1600 PN 10-40 (2 ряд) | |||||
| DN 500-600 PN 1-63 (1 ряд) | DN 1800-2000 PN 10-25 (2 ряд) | |||||
 |
с шипом | Исп. 4 | Исп. C |
DN 10 PN 1-100 (1 ряд) |
DN 10-250 PN 10-250. PN 200 нет (2 ряд) | D (5), с пазом |
| DN 15-250 PN 1-200 (1 ряд) |
DN 300 PN 10-160 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 350-500 PN 1-100 (2 ряд) |
|||||
| DN 350-400 PN 1-100 (1 ряд) | DN 600-1200 PN 10-63 (2 ряд) | |||||
| DN 450, DN 700-800 PN 1-40 (1 ряд) | DN 1400-1600 PN 10-40 (2 ряд) | |||||
| DN 500-600 PN 1-63 (1 ряд) | DN 1800-2000 PN 10-25 (2 ряд) | |||||
 |
с пазом | Исп. 5 | Исп. D |
DN 10 PN 1-100 (1 ряд) |
DN 10-250 PN 10-250. PN 200 нет (2 ряд) | C (4), с шипом |
| DN 15-250 PN 1-200 (1 ряд) |
DN 300 PN 10-160 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 350-500 PN 10-100 (2 ряд) | |||||
| DN 350-400 PN 1-100 (1 ряд) | DN 600-1200 PN 10-63 (2 ряд) | |||||
| DN 450, PN 700-800 PN 1-40 (1 ряд) | DN 1400-1600 PN 10-40 (2 ряд) | |||||
| DN 500-600 PN 1-63 (1 ряд) | DN 1800-2000 PN 10-25 (2 ряд) | |||||
|
под линзовую прокладку | Исп. 6 | Исп. K | DN 10 PN 63-100 | - |
K (6), фланец под линзовую прокладку |
| DN 15-200 PN 63-200 | - | |||||
| DN 250-300 PN 63-160 | - | |||||
| DN 350-400 PN 63-100 | - | |||||
 |
под прокладку овального сечения | Исп. 7 | Исп. J | DN 10-200 PN 63-200 (1 ряд) |
DN 10-200 PN 63-200 (2 ряд) |
J (7), фланец под прокладку овального сечения |
| DN 250-400 PN 63-160 (1 ряд) | DN 250-400 PN 63-161 (2 ряд) | |||||
 |
с шипом | Исп. 8 | Исп. L |
DN 10 PN 1-100 (1 ряд) |
DN 10 PN 1-100 (2 ряд) |
M (9) фланец с пазом под фторопластовую прокладку |
| DN 15-250 PN 1-200 (1 ряд) |
DN 15-250 PN 1-200 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 300 PN 1-160 (2 ряд) | |||||
| DN 350-400 PN 1-100 (1 ряд) |
DN 350-400 PN 1-100 (2 ряд) |
|||||
| DN 450, DN 700-800 PN 1-40 (1 ряд) | DN 450, DN 700-800 PN 1-40 (2 ряд) | |||||
| DN 500-600 PN 1-63 (1 ряд) |
DN 500-600 PN 1-63 (2 ряд) |
|||||
 |
с пазом | Исп. 9 | Исп. M |
DN 10 PN 1-100 (1 ряд) |
DN 10 PN 1-100 (2 ряд) |
L (8) фланец с шипом под фторопластовую прокладку |
|
DN 15-250 PN 1-200 (1 ряд) |
DN 15-250 PN 1-200 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 300 PN 1-160 (2 ряд) | |||||
| DN 350-400 PN 1-100 (1 ряд) |
DN 350-400 PN 1-100 (2 ряд) |
|||||
| DN 450, DN 700-800 PN 1-40 (1 ряд) | DN 450, DN 700-800 PN 1-40 (2 ряд) | |||||
|
DN 500-600 PN 1-63 (1 ряд) |
DN 500-600 PN 1-63 (2 ряд) |
