Номинальное, условное и рабочее давление в трубопроводе. Разница между PN и Ру

Номинальное, условное и рабочее давление в трубопроводе. Разница между PN и Ру

Темы:

База знаний

Дата публикации статьи: 15.04.2022 Дата актуализации статьи: 06.11.2024 74343

Содержание статьи

Автор статьи

Осколкова Анастасия

Контент-маркетолог компании «ОНИКС»

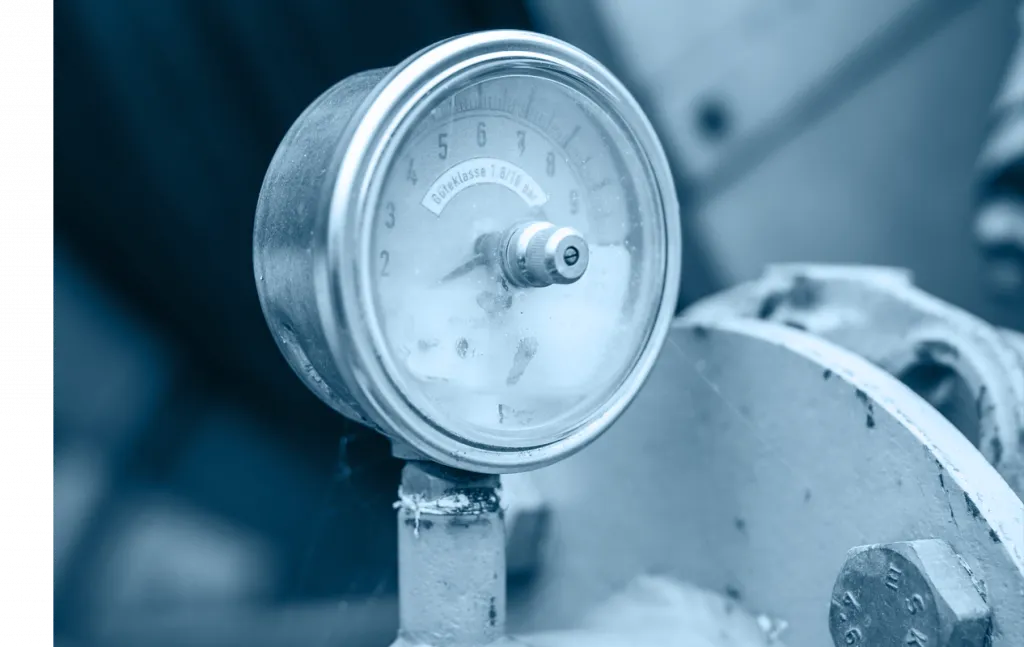

трубопровод.png Давление входит в пятерку важных параметров при подборе фланцев, устанавливая границу для нормальной работы прибора. Поэтому, необходимо заранее знать, до какого предела рассчитан ваш проект и какое давление сможет выдержать соединение. Разобраться в видах номинального и рабочего давления, проследить зависимость между единицами измерения в МПа и кгс/см², а также разобраться в различиях Ру и PN поможет эта статья.

Давление напрямую зависит от температуры. Ее принято считать в Кельвинах, что сокращенно представляет из себя индекс “К” и градусах Цельсия - °С. При увеличении температуры, увеличивается сила давления внутренней среды на стенки трубопровода. Показатель давления может выражаться в разных единицах. Номинальное давление встречаются в кгс/см², Па, МПа, атм и бар. Представители фланцевой сферы договорились использовать в качестве единицы измерения давления кгс/см² или МПа.

Таблица 1. Перевод значений давления между разными единицами измерений

кгс/см²	МПа	бар	Па	атм
6	0,6	6	600000	5.92153962
10	1	10	1000000	9.8692327
16	1,6	16	1600000	15.79077232
25	2,5	25	2500000	24.67308175
40	4	40	4000000	39.4769308
63	6,3	63	6300000	62.17616601
100	10	100	10000000	98.692327
160	16	160	16000000	157.9077232
250	24,5	250	24500000	241.79620115

➤ Раньше было Ру, а сейчас PN. Почему?

Более 30 лет в сфере производства фланцев действовала группа ГОСТов 12820-12822, где номинальное давление указывалось с помощью сокращение Ру. На смену пришел новый ГОСТ 33259-15, где было пересмотрено обозначение давления на международный манер - PN (pressure nominal). Отрасль перестроилась не сразу, до сих пор нередко встречается устаревшее Ру.

➤ Что такое номинальное давление?

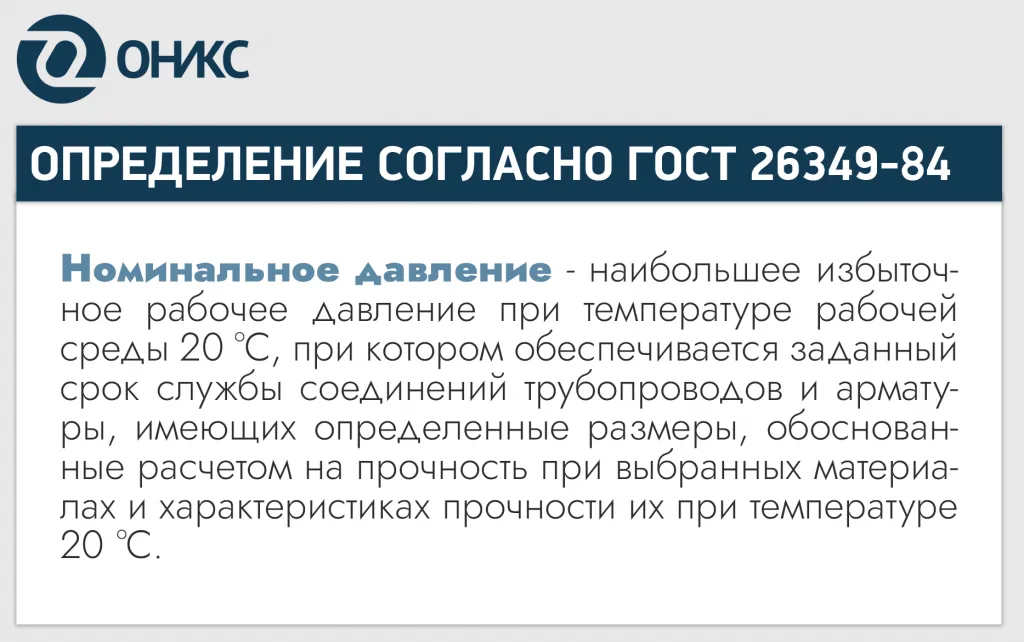

Устойчивое определение присутствует в двух нормативных документах: ГОСТ 26349 и отмененном ГОСТ Р 52720.

Наибольшим избыточным рабочим давлением принято считать температуру в 20 градусов. Номинальное давление имеет второе синонимичное выражение - условное давление, поэтому эти два термина являются единым целым. Если линия рассчитана на PN 25, это можно расшифровать, что предел давления рассчитан на эксплуатацию до 25 кгс/см² или 2,5 МПа. К примеру, если вы определили, что давление рабочего участка равно 13 кгс/см², то вам предстоит округлить в большую сторону и выбрать зафиксированное расчетное давление PN 16. Допустимые показатели PN зафиксированы в ГОСТ 26349.

Таблица 2. Значения и обозначения номинальных давлений согласно ГОСТ 26349.

Обозначение номинального давления	Значение номинального давления, МПа (кгс/см²)
PN 0,1	0,01 (0,1)
PN 0,16	0,016 (0,16)
PN 0,25	0,025 (0,25)
PN 0,4	0,040 (0,40)
PN 0,63	0,063 (0,63)
PN 1	0,1 (1,0)
PN 1,6	0,16 (1,6)
PN 2,5	0,25 (2,5)
PN 4	0,4 (4,0)
PN 6,3	0,63 (6,3)
PN 10	1,0 (10,0)
PN 16	1,6 (16,0)
PN 25	2,5 (25,0)
PN 40	4,0 (40,0)
PN 63	6,3 (63,0)
PN 80	8,0 (80,0)
PN 100	10,0 (100,0)
PN 125	12,5 (125,0)
PN 160	16,0 (160,0)
PN 200	20,0 (200,0)
PN 250	25,0 (250,0)
PN 320	32,0 (320,0)
PN 400	40,0 (400,0)
PN 500	50,0 (500,0)
PN 630	63,0 (630,0)
PN 800	80,0 (800,0)
PN 1000	100,0 (1000,0)

Выявленное числовое значение PN, принятое для характеристики труб, фланцев и присоединительных деталей трубопровода относительно внутреннего давления, может быть выдержано при отсутствии внешних нагрузок. На выносливость влияют температура окружающей среды, тип материала трубы и прогнозируемые сроки эксплуатации. Иными словами, PN - это давление, которое элемент способен выдержать в процессе эксплуатации без учета экстремальных внешних факторов и нагрузок.

➤ Что такое рабочее давление?


Важное значение. Рабочее давление фиксирует избыточное давление при котором возможна бесперебойная работа всей линии в условиях заданной температуры с учетом толщины стенки и выбранной маркой стали при условии стабильного протекания рабочего процесса. Рабочее давление отражает нормальные и безопасные условия эксплуатации системы. Максимально допустимое рабочее давление рассчитывается с некоторым превышением допуска, позволяя иметь запас прочности. Учитываются не только силы, вызванные внутренним давлением, но и многочисленные другие, иногда случайные нагрузки на трубопроводы во время монтажа и эксплуатации. Если труба оснащена двумя типами сборки, по одной на каждом конце (например КОФ и тройник), выберите самые низкие значения.

➤ Диапазон давлений для фланцев

Показатели по давлению зависят от геометрических размеров фланца и исполнения уплотнительной поверхности. Плоские приварные фланцы типа 01 и 02 выдерживают давление до 25 кгс/см², а предел воротниковых фланцев типов 11 и 21 рассчитаны до 200 кгс/см².

Тип 01	Тип 02	Тип 03	Тип 04	Тип 11	Тип 21 (сталь)	Тип 21 (из серого чугуна)	Тип 21 (из ковкого чугуна)
1-25 кгс/см²	1-25 кгс/см²	2,5-25 кгс/см²	2,5-25 кгс/см²	1-250 кгс/см²	1-250 кгс/см²	1-16 кгс/см²	6-40 кгс/см²
