Типы плоских фланцев

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена

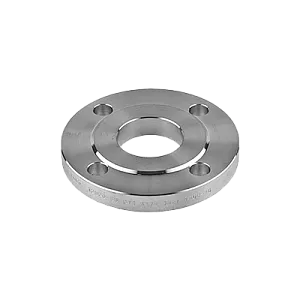

Фланец плоский
1000-16-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)1000 Давление (PN)16 Сталь12Х18Н10Т
155 966 ₽
Хит
Фланец плоский
1600-10-01-1-B-ст 20-IV
Диаметр (DN)1600 Давление (PN)10 СтальСт.20
150 393 ₽
Хит
Фланец плоский
1600-10-01-1-B-ст 09Г2С-IV
Диаметр (DN)1600 Давление (PN)10 Сталь09Г2С
143 218 ₽
Фланец плоский
1000-10-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)1000 Давление (PN)10 Сталь12Х18Н10Т
124 653 ₽
Фланец плоский
900-16-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)900 Давление (PN)16 Сталь12Х18Н10Т
119 826 ₽
Фланец плоский
600-25-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)600 Давление (PN)25 Сталь12Х18Н10Т
118 603 ₽
Фланец плоский
800-16-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)800 Давление (PN)16 Сталь12Х18Н10Т
102 961 ₽
Фланец плоский
800-10-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)800 Давление (PN)10 Сталь12Х18Н10Т
96 502 ₽
Хит
Фланец плоский
1400-10-01-1-B-ст 20-IV
Диаметр (DN)1400 Давление (PN)10 СтальСт.20
88 550 ₽
Фланец плоский
600-16-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)600 Давление (PN)16 Сталь12Х18Н10Т
85 618 ₽
Фланец плоский
1000-6-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)1000 Давление (PN)6 Сталь12Х18Н10Т
81 750 ₽
Хит
Фланец плоский
1400-10-01-1-B-ст 09Г2С-IV
Диаметр (DN)1400 Давление (PN)10 Сталь09Г2С
80 003 ₽
Фланец плоский
700-10-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)700 Давление (PN)10 Сталь12Х18Н10Т
71 701 ₽
Хит
Фланец плоский
1200-16-01-1-B-ст 20-IV
Диаметр (DN)1200 Давление (PN)16 СтальСт.20
63 187 ₽
Фланец плоский
1000-16-01-1-B-ст 09Г2С-IV
Диаметр (DN)1000 Давление (PN)16 Сталь09Г2С
51 609 ₽
Фланец плоский
800-6-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)800 Давление (PN)6 Сталь12Х18Н10Т
50 951 ₽
Фланец плоский
500-16-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)500 Давление (PN)16 Сталь12Х18Н10Т
50 177 ₽
Хит
Фланец плоский
1000-16-01-1-B-ст 20-IV
Диаметр (DN)1000 Давление (PN)16 СтальСт.20
49 771 ₽
Фланец плоский
700-6-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)700 Давление (PN)6 Сталь12Х18Н10Т
48 171 ₽
Фланец плоский
400-25-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)400 Давление (PN)25 Сталь12Х18Н10Т
47 368 ₽
Фланец плоский
1400-6-01-1-B-ст 20-IV
Диаметр (DN)1400 Давление (PN)6 СтальСт.20
47 113 ₽
Хит
Фланец плоский
1200-10-01-1-B-ст 20-IV
Диаметр (DN)1200 Давление (PN)10 СтальСт.20
44 456 ₽
Фланец плоский
800-25-01-1-B-ст 20-IV
Диаметр (DN)800 Давление (PN)25 СтальСт.20
43 898 ₽
Фланец плоский
350-25-01-1-B-ст 12Х18Н10Т-IV
Диаметр (DN)350 Давление (PN)25 Сталь12Х18Н10Т
43 708 ₽
Показать еще

Хиты продаж

Фланцы плоские стальные | Производство и продажа для промышленных предприятий

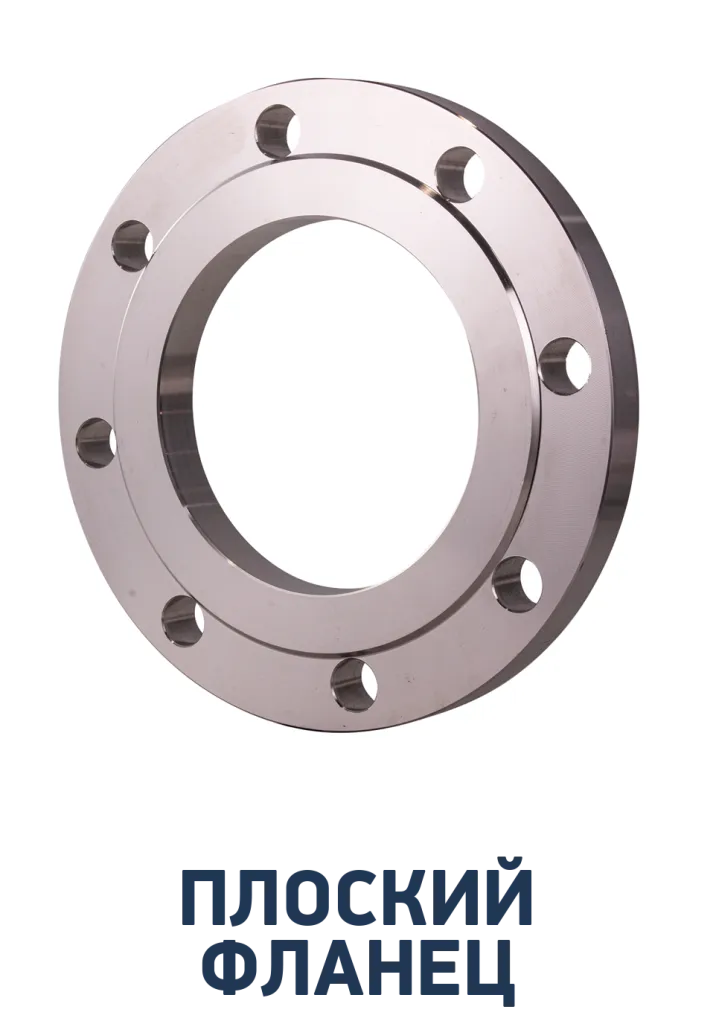

Фланцы плоские стальные

Фланцы плоские стальные

Компания «ОНИКС» предлагает предприятиям промышленного сектора купить фланцы плоские со складов в Москве, Санкт-Петербурге и Екатеринбурге по цене производителя. Стандартизированная продукция полностью отвечает требованиям ГОСТ Р 33259-15 (тип 01) и за некоторым исключением – по геометрии, ГОСТ 12820-80.

Фланцы стальные плоские используют для создания прочного и герметичного присоединения трубопроводов высокого давления в нефтегазовом, теплоэнергетическом секторе промышленности к трубопроводной арматуре, резервуарам, патрубкам, контрольно-измерительным приборам и пр. Они выпускаются в девяти исполнениях, применяются для труб с диаметром условного прохода от Ду10 до Ду2400 мм.

Условия эксплуатации определяют требования к материалу и способу получения заготовки. Детали трубопроводов высокого давления работают под динамической нагрузкой, порой в агрессивной среде и при значительном колебании температур. Сложные рабочие условия предъявляют повышенные требования к физико-техническим свойствам материала фланцевого узла.

Конструкция

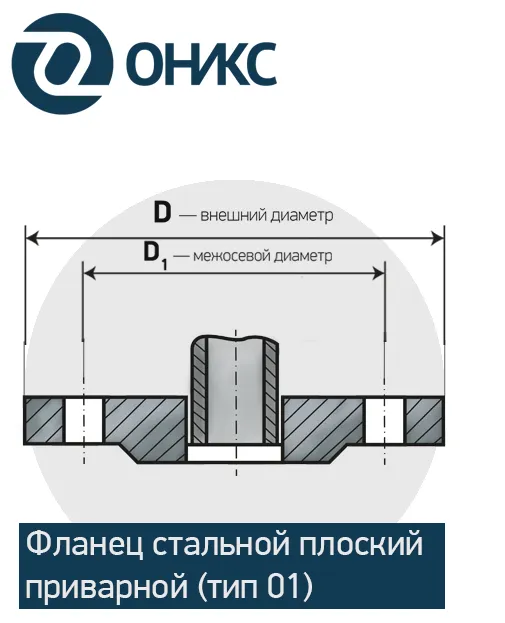

Фланец плоский стальной приварной представляет собой диск с расположенными по периметру отверстиями для крепежа и центральным отверстием для пропуска транспортируемого продукта (газа, жидкости). Фланец тип 1 насаживают на трубу и приваривают по окружности. Герметичность соединения достигается применением специальных прокладок из мягкого материала под рабочую поверхность (зеркало), прочность соединения – за счет двух сварных швов по линии контакта.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень фланцев и технических характеристик

Скачать PDF

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Отличия ГОСТ 33259 от ГОСТ 12815

Список основных различий двух стандартов

Читать статью

Материалы изготовления плоских фланцев

Ст20

Углеродистая сталь для жидкой и газовой рабочей среды.

Подробнее

09Г2С

Низколегированная сталь с высокой свариваемостью для деталей магистральных трубопроводов.

Подробнее

12Х18Н10Т

Криогенная сталь для деталей трубозапорной арматуры химической промышленности.

Подробнее

10Х17Н13М2Т

Коррозионностойкая сталь с высокой устойчивостью к воздействию коррозии различной природы.

Подробнее

Конструктивные особенности плоских фланцев

Параметр Описание
Конструкция Фланец плоский стальной приварной представляет собой диск с расположенными по периметру отверстиями для крепежа и центральным отверстием для пропуска транспортируемого продукта (газа, жидкости).
Способ монтажа Фланец тип 1 насаживают на трубу и приваривают по окружности. Герметичность соединения достигается применением специальных прокладок из мягкого материала под рабочую поверхность (зеркало), прочность соединения – за счет двух сварных швов по линии контакта.
Производство Фланцы плоские изготавливают из сортового металлопроката или кольцевых заготовок методами горячей ковки/штамповки и последующей механической обработки.
Крепежные отверстия Количество отверстий зависит от диаметра фланца, от 4 до 32.
Соединение Плоские фланцы соединяются с ответными деталями с помощью болтов, шпилек, для повышения герметичности используются уплотнительные прокладки.

Технические характеристики плоских фланцев

Диапазон размеров

Диаметр условного прохода — от Ду10 до Ду2400 мм.

Номинальное давление

От 1 до 25 бар.

Температурный режим

Температура рабочей среды — от -70 до +300 °С.

Материалы

Углеродистая, легированная, нержавеющая сталь.

Почему выбирают плоские фланцы от ОНИКС

Широкий ассортимент

В нашем каталоге представлены фланцы всех типов и размеров. Вы можете подобрать стандартную модель или заказать изготовление нестандартных фланцев по вашим чертежам.

Перейти в каталог

Контроль качества

Все фланцы изготавливаются в соответствии с ГОСТами, проходят многоступенчатый контроль качества. На всю продукцию предоставляется гарантия.

Смотреть сертификаты

Собственные склады

Наличие собственных складов в Москве, Санкт-Петербурге и Екатеринбурге позволяет организовать быструю доставку по всей России.

Условия доставки

Актуальный прайс-лист

Мы регулярно обновляем цены и предлагаем специальные условия для постоянных клиентов. Получите актуальный прайс-лист на всю продукцию.

Скачать прайс-лист

Выпуск технического сериала «ОНИКС» про плоские фланцы

Полезная информация

Будем знакомы - ОНИКС

Будем знакомы - ОНИКС, производитель и поставщик деталей трубопроводов

Раскрываем вопрос применения фланцев, заглушек (фланцевых и поворотных) и компенсаторов для работы в нефтегазовом секторе.

Читать статью →
Герметичность фланцевого соединения

Герметичность фланцевого соединения

В новой статье расскажем вам про 4 критически важных фактора, от которых зависит фланцевое соединение в трубопроводах химической, нефтяной и газовой отрасли.
