Плоские стальные фланцы Ду 100 мм выпускаются по ГОСТ 33259-2015 (тип 01). Для их изготовления применяются четыре марки стали: конструкционная 20, хладостойкая 09Г2С, нержавеющая 12Х18Н10Т и молибденсодержащая 10Х17Н13М2Т. Это позволяет подобрать фланец под конкретную рабочую среду — от воды и пара до агрессивных кислот и хлоридов — и обеспечить надёжность при температурах до -70 °С. Уплотнительная поверхность выполняется в семи исполнениях: В (1), С (4), D (5), E (2), F (3), L (8), M (9). Исполнения К (6) под линзовую прокладку и J (7) под овальную для плоского типа не нормированы. Номинальное давление — до 25 кгс/см².
Фланцы Ду 100 широко применяются в трубопроводах низкого и среднего давления для стыковки участков труб и подключения оборудования. Основные сферы — водоснабжение, отопление, технологические линии пищевых производств, вентиляционные системы и общепромышленные коммуникации. Монтаж ведётся приваркой к трубе двумя угловыми сварными швами, затем ответные фланцы стягиваются болтами или шпильками с установкой уплотнительной прокладки. Такая конструкция обеспечивает герметичность в диапазоне температур от -70 до +300 °С для углеродистых и низколегированных сталей и до +600 °С для нержавеющих.
Каждая партия проходит заводской контроль геометрии, механических свойств и химического состава. Нержавеющие образцы дополнительно тестируются на стойкость к межкристаллитной коррозии. Отгрузка сопровождается полным пакетом документов: паспорт, сертификат на металл и протоколы испытаний. Это полностью подтверждает качество и происхождение каждой детали, ускоряет приёмку объекта надзорными органами.

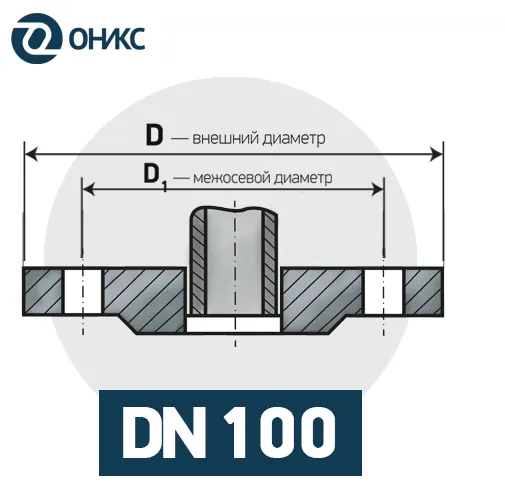

Размеры фланцев DN 100 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 148 | 18 | 205 | 100 | 3 | 18 | 4 | 170 | 2,85 | М16х70 | М16х80 |
| 10 | 158 | 22 | 215 | 110 | 3 | 18 | 8 | 180 | 3,96 | М16х80 | М16х90 |
| 16 | 158 | 26 | 215 | 110 | 3 | 18 | 8 | 180 | 4,73 | М16х80 | М16х100 |
| 25 | 158 | 28 | 230 | 110 | 3 | 22 | 8 | 180 | 5,92 | М20х90 | М20х100 |
