Плоские стальные фланцы диаметром 1200 мм
Фланцы DN 1200 выпускают из четырёх марок стали: углеродистой 20, низколегированной 09Г2С, а также нержавеющих 12Х18Н10Т и 10Х17Н13М2Т. Конструктивно предусмотрено только исполнение B (1). Варианты C (4), D (5), E (2), F (3), L (8), M (9) для данного диаметра не выполняются. Номинальное давление — от 6 до 16 кгс/см².
Это крупногабаритные соединительные элементы для трубопроводов сверхбольшого диаметра. Их устанавливают в системах с экстремально высокой пропускной способностью: на магистральных водоводах мегаполисов, в централизованных тепловых сетях крупных промышленных зон, на нефтегазовых магистралях. В химической и энергетической отраслях фланцы DN 1200 задействуют для обвязки крупнотоннажных реакторов, подключения турбинного оборудования и контуров охлаждения атомных и тепловых электростанций.
Плоская конструкция фиксируется на трубе одним или двумя кольцевыми сварными швами. Это надёжный и простой в исполнении способ создания разъёмного стыка. Углеродистые стали 20 и 09Г2С пригодны для воды, пара и неагрессивных сред. Нержавеющие 12Х18Н10Т и 10Х17Н13М2Т дают эффективную защиту от коррозии при контакте с химикатами и пищевыми продуктами.
Каждая партия проходит проверку геометрических параметров и прочностных показателей. Нержавеющие образцы при необходимости испытывают на стойкость к межкристаллитной коррозии. Отгрузка сопровождается паспортом, сертификатом на металлопрокат и протоколами испытаний. Такой набор документов обеспечивает полную прозрачность на всех этапах поставки и ускоряет приёмку трубопровода в эксплуатацию.

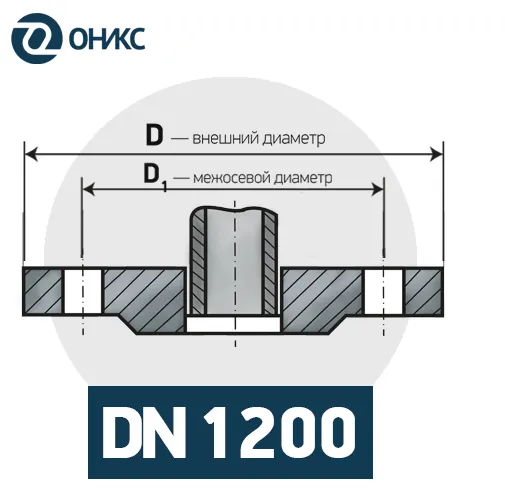

Размеры фланцев DN 1200 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1295 | 39 | 1400 | 1220 | 5 | 33 | 32 | 1340 | 99 | - | М30х170 |
| 10 | 1330 | 56 | 1455 | 1220 | 5 | 39 | 32 | 1380 | 197,4 | - | М36х220 |
| 16 | 1330 | 76 | 1485 | 1220 | 5 | 52 | 32 | 1390 | 298 | - | М48х290 |
