Плоские фланцы DN 25
Плоские стальные фланцы DN 25 выпускаются по ГОСТ 33259-2015 из четырёх марок стали: конструкционной 20, хладостойкой 09Г2С, нержавеющей 12Х18Н10Т и молибденсодержащей 10Х17Н13М2Т. Широкая линейка материалов позволяет применять их в средах от нейтральной воды до агрессивных кислот и хлоридов, а также при отрицательных температурах до -70 °С. Уплотнительная поверхность выполняется в семи исполнениях: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения под линзовую прокладку K (6) и овального сечения J (7) для плоского типа не предусмотрены. Рабочее давление лежит в диапазоне от 6 до 25 кгс/см².
Фланцы диаметром 25 мм служат для стыковки труб, арматуры и патрубков на магистральных и технологических трубопроводах в промышленном и коммерческом секторе. В химической и нефтегазовой отраслях они задействованы в линиях транспортировки реагентов и нефтепродуктов, в пищевой промышленности — в системах перекачки жидкостей и пастообразных продуктов, где важны гигиеничность и стойкость к санитарным обработкам. Компактный типоразмер также востребован в теплоэнергетике и на вспомогательных участках с контрольно-измерительным оборудованием.
Монтаж ведётся приваркой к трубе двумя угловыми швами, после чего ответные фланцы стягиваются болтами или шпильками. Между зеркалами размещается прокладка, обеспечивающая герметичность при температурах от -70 до +300 °С для углеродистых и низколегированных марок, и до +600 °С для нержавеющих. Каждая партия проходит заводской контроль геометрии, механических свойств и химического состава. Нержавейка дополнительно тестируется на стойкость к межкристаллитной коррозии. Отгрузка — с паспортом, сертификатом на металл и протоколами испытаний, что даёт полное подтверждение качества и происхождения каждого изделия.

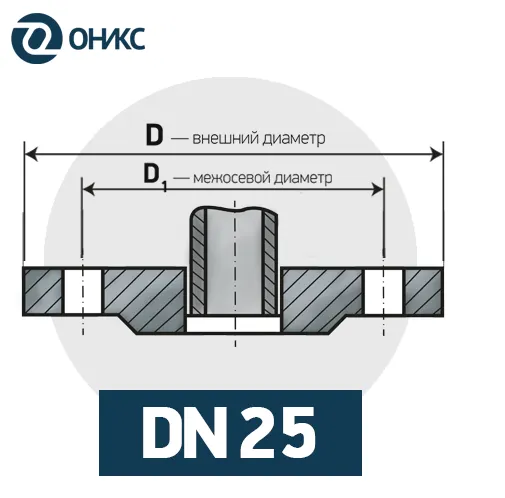

Размеры фланцев DN 25 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 60 | 14 | 100 | 33 | 2 | 14 | 4 | 75 | 0,64 | М10х50 | М10х60 |
| 10 | 68 | 14 | 115 | 33 | 2 | 14 | 4 | 85 | 0,89 | М10х60 | М12х60 |
| 16 | 68 | 18 | 115 | 33 | 2 | 14 | 4 | 85 | 1,17 | М10х60 | М12х70 |
| 25 | 68 | 18 | 115 | 33 | 2 | 14 | 4 | 85 | 1,17 | М10х60 | М12х70 |
