Фланец стальной плоский DN 32

Плоские стальные приварные фланцы по ГОСТ 33259-15 носят тип 01, рассчитаны на температурный диапазон от -70 до +300 ⁰C. Внешне - это стальной диск с центральным отверстием для прохода потока среды и равномерно расположенными отверстиями под болт или шпильку.

Размеры фланцев DN 32 по ГОСТ 33259-15

PN D₂ b D d h d n D₁ Вес Болт Шпилька
6 70 15 120 39 2 14 4 90 1,02 М12х60 М12х70
10 78 16 135 39 2 18 4 100 1,4 М16х60 М16х80
16 78 18 135 39 2 18 4 100 1,58 М16х70 М16х80
25 78 20 135 39 2 18 4 100 1,77 М16х70 М16х90

табличные данные ОНИКС.png

Download price iconСкачать прайс-лист New app iconОформить заявку

Типы плоских фланцев

Диаметр (DN)

DN 1600 DN 1400 DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 450 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 25 DN 20 DN 15 DN 10

Давление (PN)

PN 25 PN 16 PN 10 PN 6 PN 2,5

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец плоский
32-25-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)32 Давление (PN)25 Сталь12Х18Н10Т
1 992 ₽
Фланец плоский
32-16-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)32 Давление (PN)16 Сталь10Х17Н13М2Т
1 988 ₽
Фланец плоский
32-16-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)32 Давление (PN)16 Сталь12Х18Н10Т
1 698 ₽
Фланец плоский
32-10-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)32 Давление (PN)10 Сталь12Х18Н10Т
1 481 ₽
Фланец плоский
32-6-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)32 Давление (PN)6 Сталь12Х18Н10Т
1 084 ₽
Фланец плоский
32-16-01-1-B-ст 09Г2С-IV 		Диаметр (DN)32 Давление (PN)16 Сталь09Г2С
581 ₽
Фланец плоский
32-25-01-1-B-ст 20-IV 		Диаметр (DN)32 Давление (PN)25 Сталь20
556 ₽
Фланец плоский
32-16-01-1-B-ст 20-IV 		Диаметр (DN)32 Давление (PN)16 Сталь20
467 ₽
Фланец плоский
32-10-01-1-B-ст 20-IV 		Диаметр (DN)32 Давление (PN)10 Сталь20
429 ₽
Фланец плоский
32-10-01-1-B-ст 09Г2С-IV 		Диаметр (DN)32 Давление (PN)10 Сталь09Г2С
418 ₽
Фланец плоский
32-6-01-1-B-ст 20-IV 		Диаметр (DN)32 Давление (PN)6 Сталь20
311 ₽
Фланец плоский
32-2,5-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)32 Давление (PN)2,5 Сталь10Х17Н13М2Т По запросу
Фланец плоский
32-2,5-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)32 Давление (PN)2,5 Сталь12Х18Н10Т По запросу
Фланец плоский
32-2,5-01-1-B-ст 09Г2С-IV 		Диаметр (DN)32 Давление (PN)2,5 Сталь09Г2С По запросу
Фланец плоский
32-2,5-01-1-B-ст 20-IV 		Диаметр (DN)32 Давление (PN)2,5 Сталь20 По запросу
Фланец плоский
32-10-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)32 Давление (PN)10 Сталь10Х17Н13М2Т По запросу
Фланец плоский
32-6-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)32 Давление (PN)6 Сталь10Х17Н13М2Т По запросу
Фланец плоский
32-25-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)32 Давление (PN)25 Сталь10Х17Н13М2Т По запросу
Фланец плоский
32-6-01-1-B-ст 09Г2С-IV 		Диаметр (DN)32 Давление (PN)6 Сталь09Г2С По запросу
Фланец плоский
32-25-01-1-B-ст 09Г2С-IV 		Диаметр (DN)32 Давление (PN)25 Сталь09Г2С По запросу

Хиты продаж

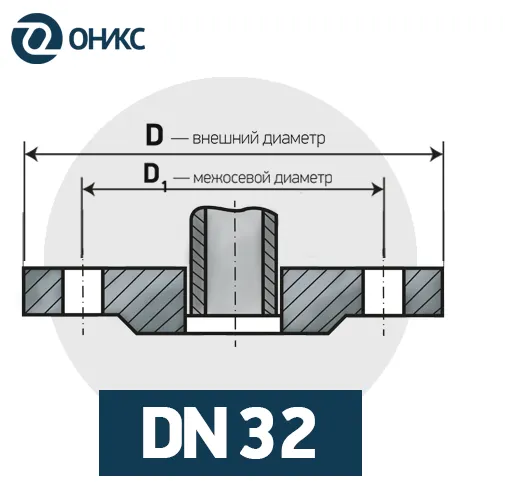

DN 32.png

Фланцы на DN 32 мм

Плоские фланцы ду32 мм — соединительные фитинги, предназначенные для стяжки отдельных участков трубы между собой. Они соответствуют требованиям ГОСТ 33259-2015, тип 01,  могут применяться в системах с номинальным давлением до 2,5 МПа.

Основные параметры плоских фланцев Ду32 мм

Плоские фланцы не имеют соединительного выступа, они привариваются к трубе или патрубку двумя сварными швами.

  • Диаметр условного прохода — ду32 мм.

  • Номинальное давление — от 1 до 25 бар.

  • Температура рабочей среды — от -70 до +300 °С.

  • Материал — углеродистая и легированная.

  • Исполнения — В, С, D, E, F, L, M.

В компании «ОНИКС» можно заказать плоские фланцы ду 32 мм в разных исполнениях с доставкой по Санкт-Петербургу, Москве и близлежащим областям .

Оформить заказ можно на сайте или по телефону.
