Фланец стальной плоский DN 350

Плоские стальные приварные фланцы по ГОСТ 33259-15 носят тип 01, рассчитаны на температурный диапазон от -70 до +300 ⁰C. Внешне - это стальной диск с центральным отверстием для прохода потока среды и равномерно расположенными отверстиями под болт или шпильку.

Размеры фланцев DN 350 по ГОСТ 33259-15
PN D₂ b D d h d n D₁ Вес Болт Шпилька
6 415 26 485 377 4 22 12 445 12,6 М20х90 М20х110
10 430 28 500 377 4 22 16 460 15,9 М20х90 М20х110
16 430 34 520 377 4 26 12 470 22,9 М24х105 М24х140
25 465 42 550 377 4 33 16 490 34,6 М30х130 М30х170

табличные данные ОНИКС.png

Download price iconСкачать прайс-лист New app iconОформить заявку

Типы плоских фланцев

Диаметр (DN)

DN 1600 DN 1400 DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 450 DN 400 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 20 DN 15 DN 10

Давление (PN)

PN 25 PN 16 PN 10 PN 6 PN 2,5

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец плоский
350-25-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)350 Давление (PN)25 Сталь12Х18Н10Т
39 735 ₽
Фланец плоский
350-16-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)350 Давление (PN)16 Сталь12Х18Н10Т
23 932 ₽
Фланец плоский
350-10-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)350 Давление (PN)10 Сталь10Х17Н13М2Т
20 188 ₽
Фланец плоский
350-10-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)350 Давление (PN)10 Сталь12Х18Н10Т
16 954 ₽
Фланец плоский
350-6-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)350 Давление (PN)6 Сталь12Х18Н10Т
13 175 ₽
Фланец плоский
350-25-01-1-B-ст 20-IV 		Диаметр (DN)350 Давление (PN)25 Сталь20
9 829 ₽
Фланец плоский
350-16-01-1-B-ст 09Г2С-IV 		Диаметр (DN)350 Давление (PN)16 Сталь09Г2С
7 924 ₽
Фланец плоский
350-16-01-1-B-ст 20-IV 		Диаметр (DN)350 Давление (PN)16 Сталь20
6 924 ₽
Фланец плоский
350-10-01-1-B-ст 09Г2С-IV 		Диаметр (DN)350 Давление (PN)10 Сталь09Г2С
6 037 ₽
Фланец плоский
350-6-01-1-B-ст 09Г2С-IV 		Диаметр (DN)350 Давление (PN)6 Сталь09Г2С
5 175 ₽
Фланец плоский
350-10-01-1-B-ст 20-IV 		Диаметр (DN)350 Давление (PN)10 Сталь20
4 629 ₽
Фланец плоский
350-6-01-1-B-ст 20-IV 		Диаметр (DN)350 Давление (PN)6 Сталь20
3 671 ₽
Фланец плоский
350-2,5-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)350 Давление (PN)2,5 Сталь10Х17Н13М2Т По запросу
Фланец плоский
350-2,5-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)350 Давление (PN)2,5 Сталь12Х18Н10Т По запросу
Фланец плоский
350-2,5-01-1-B-ст 09Г2С-IV 		Диаметр (DN)350 Давление (PN)2,5 Сталь09Г2С По запросу
Фланец плоский
350-2,5-01-1-B-ст 20-IV 		Диаметр (DN)350 Давление (PN)2,5 Сталь20 По запросу
Фланец плоский
350-6-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)350 Давление (PN)6 Сталь10Х17Н13М2Т По запросу
Фланец плоский
350-25-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)350 Давление (PN)25 Сталь10Х17Н13М2Т По запросу
Фланец плоский
350-16-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)350 Давление (PN)16 Сталь10Х17Н13М2Т По запросу
Фланец плоский
350-25-01-1-B-ст 09Г2С-IV 		Диаметр (DN)350 Давление (PN)25 Сталь09Г2С По запросу

Хиты продаж

DN 350.png

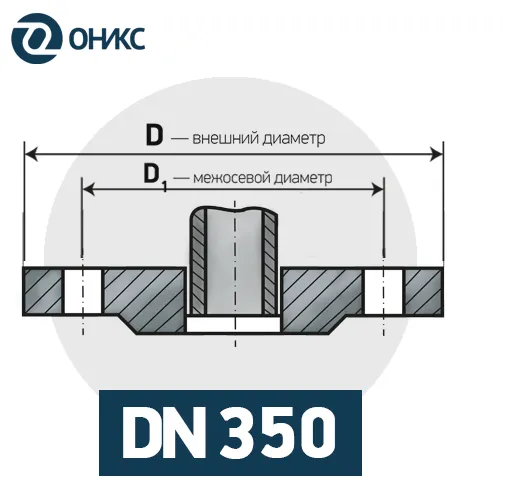

Фланцы на DN 350 мм

Плоские фланцы 350 мм — соединительные детали трубопровода, изготовленные из углеродистой, легированной, нержавеющей стали. Они могут применяться в системах с номинальным давлением 2,5 МПа, при температуре рабочей среды от -70 до +300 °С.

Изготавливают в 9-ти исполнениях: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения фланцев под линзовую прокладку K (6) и под прокладку овального сечения J (7) для фланцев 01 не предусмотрены. Давление PN от 6 до 25 кгс/см².

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.

Основные параметры плоских фланцев 350мм

Плоские приварные фланцы изготавливаются по ГОСТ 33259-2015, соответствуют типу 01. Они предназначены для присоединения арматуры, оборудования к трубе, широко используются в машиностроении, в нефтегазовой отрасли и в других сферах промышленности.

У нас можно купить плоские фланцы с Ду 350 мм Ру до 25 бар в нескольких исполнениях, стягиваемых с ответными деталями с помощью болтов и шпилек. Оформить заказ можно на сайте или по телефону.
