Фланец стальной плоский DN 40
Смотреть каталог
Плоские стальные приварные фланцы по ГОСТ 33259-15 носят тип 01, рассчитаны на температурный диапазон от -70 до +300 ⁰C. Внешне - это стальной диск с центральным отверстием для прохода потока среды и равномерно расположенными отверстиями под болт или шпильку.

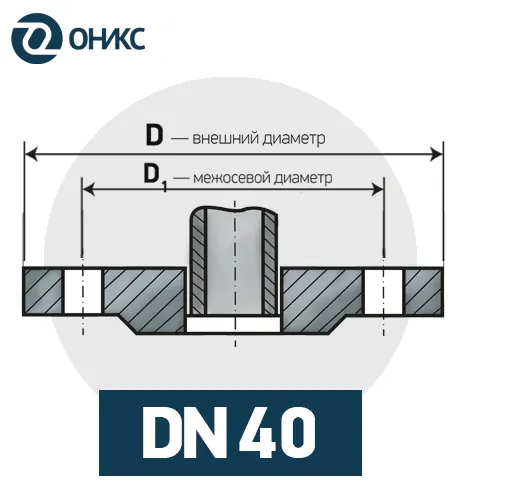

Размеры фланцев DN 40 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 80 | 16 | 130 | 46 | 3 | 14 | 4 | 100 | 1,21 | М12х60 | М12х70 |
| 10 | 88 | 18 | 145 | 46 | 3 | 18 | 4 | 110 | 1,72 | М16х70 | М16х80 |
| 16 | 88 | 20 | 145 | 46 | 3 | 18 | 4 | 110 | 1,96 | М16х70 | М16х90 |
| 25 | 88 | 22 | 145 | 46 | 3 | 18 | 4 | 110 | 2,18 | М16х80 | М16х90 |
Фланцы на DN 40 мм
Производят из углеродистых и легированных марок стали. Изготавливают в 9-ти исполнениях: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения фланцев под линзовую прокладку K (6) и под прокладку овального сечения J (7) для фланцев 01 не предусмотрены. Давление PN от 6 до 25 кгс/см².
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
