Фланец стальной плоский DN 500
Смотреть каталог

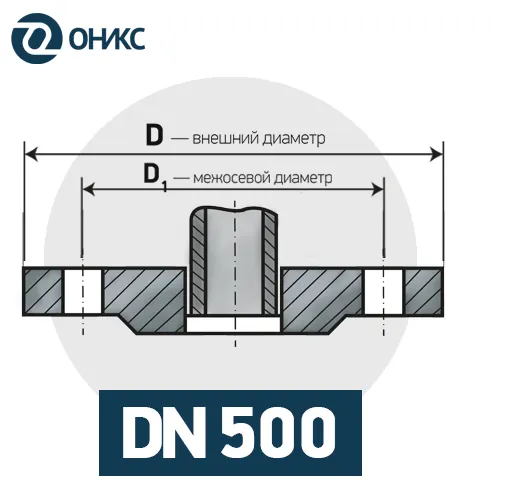

Плоские стальные приварные фланцы по ГОСТ 33259-15 носят тип 01, рассчитаны на температурный диапазон от -70 до +300 ⁰C. Внешне - это стальной диск с центральным отверстием для прохода потока среды и равномерно расположенными отверстиями под болт или шпильку.
Размеры фланцев DN 500 по ГОСТ 33259-15
| PN | D₂ | b | D | d | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 570 | 29 | 640 | 530 | 4 | 22 | 16 | 600 | 19,7 | М20х90 | М20х110 |
| 10 | 585 | 32 | 670 | 530 | 4 | 26 | 20 | 620 | 28 | М24х105 | М24х130 |
| 16 | 585 | 48 | 710 | 530 | 4 | 33 | 20 | 650 | 57 | М30х140 | М30х180 |
| 25 | 615 | 52 | 730 | 530 | 4 | 39 | 20 | 660 | 67,3 | М36х160 | М36х200 |
Фланцы на DN 500 мм
Производят из углеродистых и легированных марок стали. Изготавливают в 7 исполнениях: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения фланцев под линзовую прокладку K (6) и под прокладку овального сечения J (7) для фланцев 01 не предусмотрены. Давление PN от 6 до 25 кгс/см².
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
