Фланец стальной плоский DN 800

Плоские стальные приварные фланцы по ГОСТ 33259-15 носят тип 01, рассчитаны на температурный диапазон от -70 до +300 ⁰C. Внешне - это стальной диск с центральным отверстием для прохода потока среды и равномерно расположенными отверстиями под болт или шпильку.

Размеры фланцев DN 800 по ГОСТ 33259-15

PN D₂ b D d h d n D₁ Вес Болт Шпилька
6 880 32 975 820 5 30 24 920 46,1 М27х110 М27х140
10 905 42 1010 820 5 39 24 950 79,2 М30х140 М30х170
16 905 54 1020 820 5 39 24 950 104,4 М36х160 М36х210
25 930 68 1075 820 5 45 24 990 181,4 М42х200 М42х240

табличные данные ОНИКС.png

Download price iconСкачать прайс-лист New app iconОформить заявку

Типы плоских фланцев

Диаметр (DN)

DN 1600 DN 1400 DN 1200 DN 1000 DN 900 DN 700 DN 600 DN 500 DN 450 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 20 DN 15 DN 10

Давление (PN)

PN 25 PN 16 PN 10 PN 6 PN 2,5

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец плоский
800-16-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)800 Давление (PN)16 Сталь12Х18Н10Т
111 712 ₽
Фланец плоский
800-10-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)800 Давление (PN)10 Сталь12Х18Н10Т
84 223 ₽
Фланец плоский
800-6-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)800 Давление (PN)6 Сталь12Х18Н10Т
53 797 ₽
Фланец плоский
800-25-01-1-B-ст 20-IV 		Диаметр (DN)800 Давление (PN)25 Сталь20
52 765 ₽
Фланец плоский
800-16-01-1-B-ст 09Г2С-IV 		Диаметр (DN)800 Давление (PN)16 Сталь09Г2С
33 480 ₽
Фланец плоский
800-10-01-1-B-ст 09Г2С-IV 		Диаметр (DN)800 Давление (PN)10 Сталь09Г2С
33 397 ₽
Фланец плоский
800-16-01-1-B-ст 20-IV 		Диаметр (DN)800 Давление (PN)16 Сталь20
30 138 ₽
Фланец плоский
800-10-01-1-B-ст 20-IV 		Диаметр (DN)800 Давление (PN)10 Сталь20
22 652 ₽
Фланец плоский
800-6-01-1-B-ст 09Г2С-IV 		Диаметр (DN)800 Давление (PN)6 Сталь09Г2С
16 129 ₽
Фланец плоский
800-6-01-1-B-ст 20-IV 		Диаметр (DN)800 Давление (PN)6 Сталь20
14 091 ₽
Фланец плоский
800-2,5-01-1-B-ст 20-IV 		Диаметр (DN)800 Давление (PN)2,5 Сталь20
4 324 ₽
Фланец плоский
800-2,5-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)800 Давление (PN)2,5 Сталь10Х17Н13М2Т По запросу
Фланец плоский
800-2,5-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)800 Давление (PN)2,5 Сталь12Х18Н10Т По запросу
Фланец плоский
800-2,5-01-1-B-ст 09Г2С-IV 		Диаметр (DN)800 Давление (PN)2,5 Сталь09Г2С По запросу
Фланец плоский
800-6-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)800 Давление (PN)6 Сталь10Х17Н13М2Т По запросу
Фланец плоский
800-25-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)800 Давление (PN)25 Сталь10Х17Н13М2Т По запросу
Фланец плоский
800-16-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)800 Давление (PN)16 Сталь10Х17Н13М2Т По запросу
Фланец плоский
800-10-01-1-B-ст 10Х17Н13М2Т-IV 		Диаметр (DN)800 Давление (PN)10 Сталь10Х17Н13М2Т По запросу
Фланец плоский
800-25-01-1-B-ст 12Х18Н10Т-IV 		Диаметр (DN)800 Давление (PN)25 Сталь12Х18Н10Т По запросу
Фланец плоский
800-25-01-1-B-ст 09Г2С-IV 		Диаметр (DN)800 Давление (PN)25 Сталь09Г2С По запросу

Хиты продаж

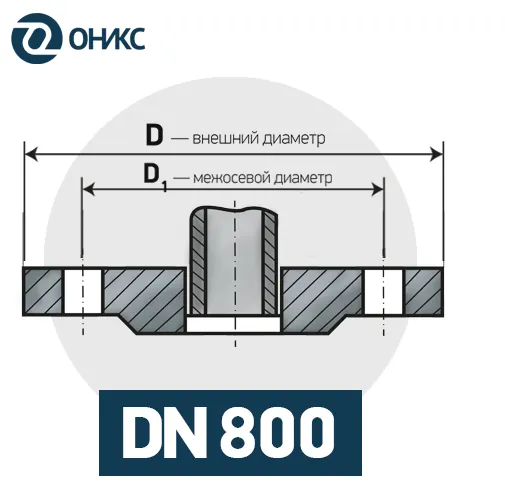

DN 800.png

Фланцы на DN 800 мм

Производят из углеродистых и легированных марок стали. Изготавливают в 7 исполнениях: B (1), C (4), D (5), E (2), F (3), L (8), M (9). Исполнения фланцев под линзовую прокладку K (6) и под прокладку овального сечения J (7) для фланцев 01 не предусмотрены. Давление PN от 6 до 25 кгс/см².

Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
